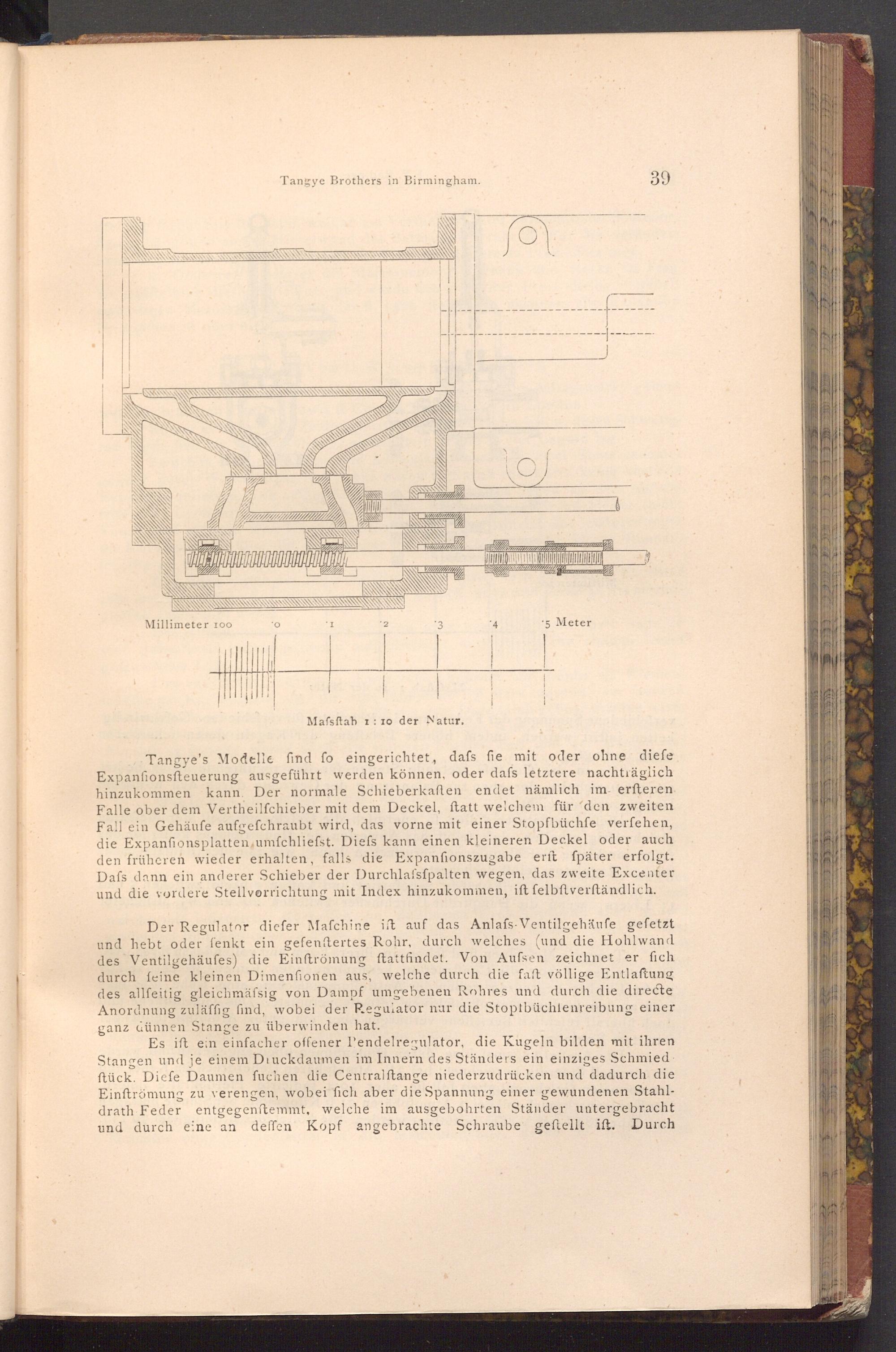

Tangye Brothers in Birmingham.

39

5 Meter

2

3

Millimeter 100

Mafsftab 1: 10 der Natur.

Tangye's Modelle find fo eingerichtet, dafs fie mit oder ohne diefe Expanfionsfteuerung ausgeführt werden können, oder dafs letztere nachträglich hinzukommen kann. Der normale Schieberkaften endet nämlich im erfteren. Falle ober dem Vertheilfchieber mit dem Deckel, ftatt welchem für den zweiten Fall ein Gehäufe aufgefchraubt wird, das vorne mit einer Stopfbüchfe verfehen, die Expanfionsplatten umfchliefst. Diefs kann einen kleineren Deckel oder auch den früheren wieder erhalten, falls die Expanfionszugabe erit fpäter erfolgt. Dafs dann ein anderer Schieber der Durchlafsfpalten wegen, das zweite Excenter und die vordere Stellvorrichtung mit Index hinzukommen, ift felbftverſtändlich.

Der Regulator diefer Mafchine ift auf das Anlafs Ventilgehäufe gefetzt und hebt oder fenkt ein gefenftertes Rohr, durch welches( und die Hohlwand des Ventilgehäuſes) die Einftrömung ftattfindet. Von Aufsen zeichnet er fich durch feine kleinen Dimenfionen aus, welche durch die faft völlige Entlaftung des allfeitig gleichmäfsig von Dampf umgebenen Rohres und durch die directe Anordnung zuläffig find, wobei der Regulator nur die Stoptbüchlenreibung einer ganz dünnen Stange zu überwinden hat.

Es ift ein einfacher offener Pendelregulator, die Kugeln bilden mit ihren Stangen und je einem Diuckdaumen im Innern des Ständers ein einziges Schmied ftück. Diefe Daumen fuchen die Centralftange niederzudrücken und dadurch die Einftrömung zu verengen, wobei fich aber die Spannung einer gewundenen Stahl­drath Feder entgegenftemmt, welche im ausgebohrten Ständer untergebracht und durch eine an deffen Kopf angebrachte Schraube geftellt ist. Durch
