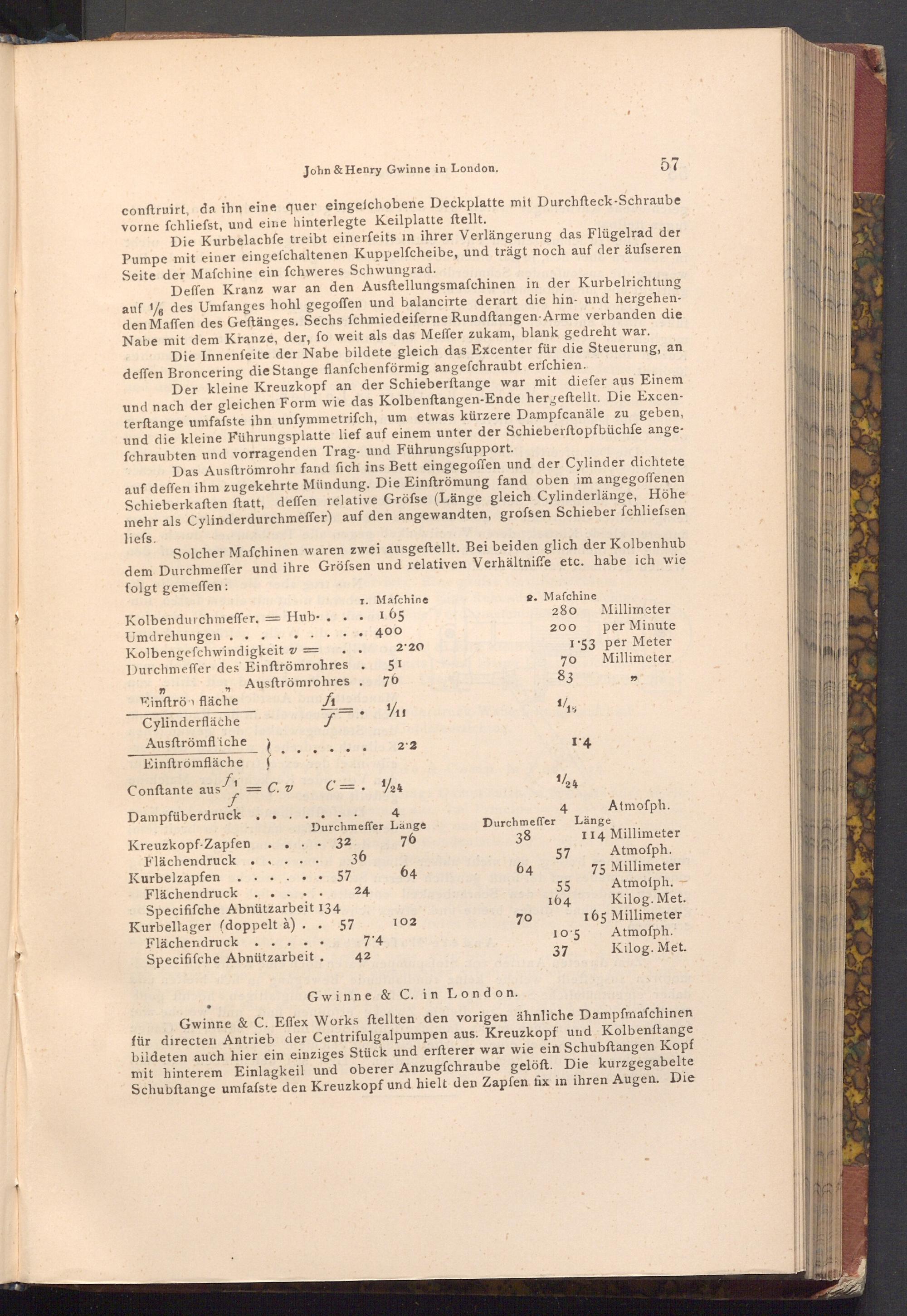

John& Henry Gwinne in London.

57

conftruirt, da ihn eine quer eingefchobene Deckplatte mit Durchfteck- Schraube vorne fchliefst, und eine hinterlegte Keilplatte ftellt.

Die Kurbelachfe treibt einerfeits in ihrer Verlängerung das Flügelrad der Pumpe mit einer eingefchaltenen Kuppelfcheibe, und trägt noch auf der äufseren Seite der Mafchine ein fchweres Schwungrad.

Deffen Kranz war an den Ausftellungsmafchinen in der Kurbelrichtung auf des Umfanges hohl gegoffen und balancirte derart die hin- und hergehen­den Maffen des Geftänges. Sechs fchmiedeiferne Rundftangen- Arme verbanden die Nabe mit dem Kranze, der, fo weit als das Meffer zukam, blank gedreht war.

Die Innenfeite der Nabe bildete gleich das Excenter für die Steuerung, an deffen Broncering die Stange flanfchenförmig angefchraubt erfchien.

Der kleine Kreuzkopf an der Schieberſtange war mit diefer aus Einem und nach der gleichen Form wie das Kolbenstangen- Ende hergeſtellt. Die Excen­terftange umfafste ihn unfymmetriſch, um etwas kürzere Dampfcanäle zu geben, und die kleine Führungsplatte lief auf einem unter der Schieberftopfbüchfe ange­fchraubten und vorragenden Trag- und Führungsfupport.

Das Ausftrömrohr fand fich ins Bett eingegoffen und der Cylinder dichtete auf deffen ihm zugekehrte Mündung. Die Einftrömung fand oben im angegoffenen Schieberkaften ſtatt, deffen relative Gröfse( Länge gleich Cylinderlänge, Höhe mehr als Cylinderdurchmeffer) auf den angewandten, grofsen Schieber fchliefsen liefs.

Solcher Mafchinen waren zwei ausgeftellt. Bei beiden glich der Kolbenhub dem Durchmeffer und ihre Gröfsen und relativen Verhältniffe etc. habe ich wie folgt gemeffen:

Kolbendurchmeffer.- Hub.

Umdrehungen.

Kolbengefchwindigkeit v=

1. Mafchine

165

400

2.20

Durchmeffer des Einftrömrohres. 51

Ausftrömrohres.

76

"

"

Einftrö fläche

1/11

Cylinderfläche

f

Ausftrömfliche

2.2

Einftrömfläche

fi

Conftante aus

-= C. v

C= 1/24

f

2. Mafchine

Millimeter

280 Millimeter 200

per Minute 153 per Meter 70 83

1/15

14

1/24

4

Atmofph.

Dampfüberdruck

Kreuzkopf- Zapfen

4

Durchmeffer Länge

Durchmeffer

Länge

Flächendruck

32 36

76

38

114 Millimeter

57

Atmofph.

.

Kurbelzapfen

. 57

64

64

55

Flächendruck

24

164

Specififche Abnützarbeit 134

Kurbellager( doppelt à).

Flächendruck

Specififche Abnützarbeit.

$ 57

102

7'4 42

70

70

10.5 37

75 Millimeter

Atmoíph.

Kilog. Met.

165 Millimeter

Atmoſph. Kilog. Met.

Gwinne& C. in London.

Gwinne& C. Effex Works ftellten den vorigen ähnliche Dampfmaschinen für directen Antrieb der Centrifulgalpumpen aus. Kreuzkopf und Kolbenftange bildeten auch hier ein einziges Stück und erfterer war wie ein Schubftangen Kopf mit hinterem Einlagkeil und oberer Anzugfchraube gelöft. Die kurzgegabelte Schubftange umfafste den Kreuzkopf und hielt den Zapfen fix in ihren Augen. Die
