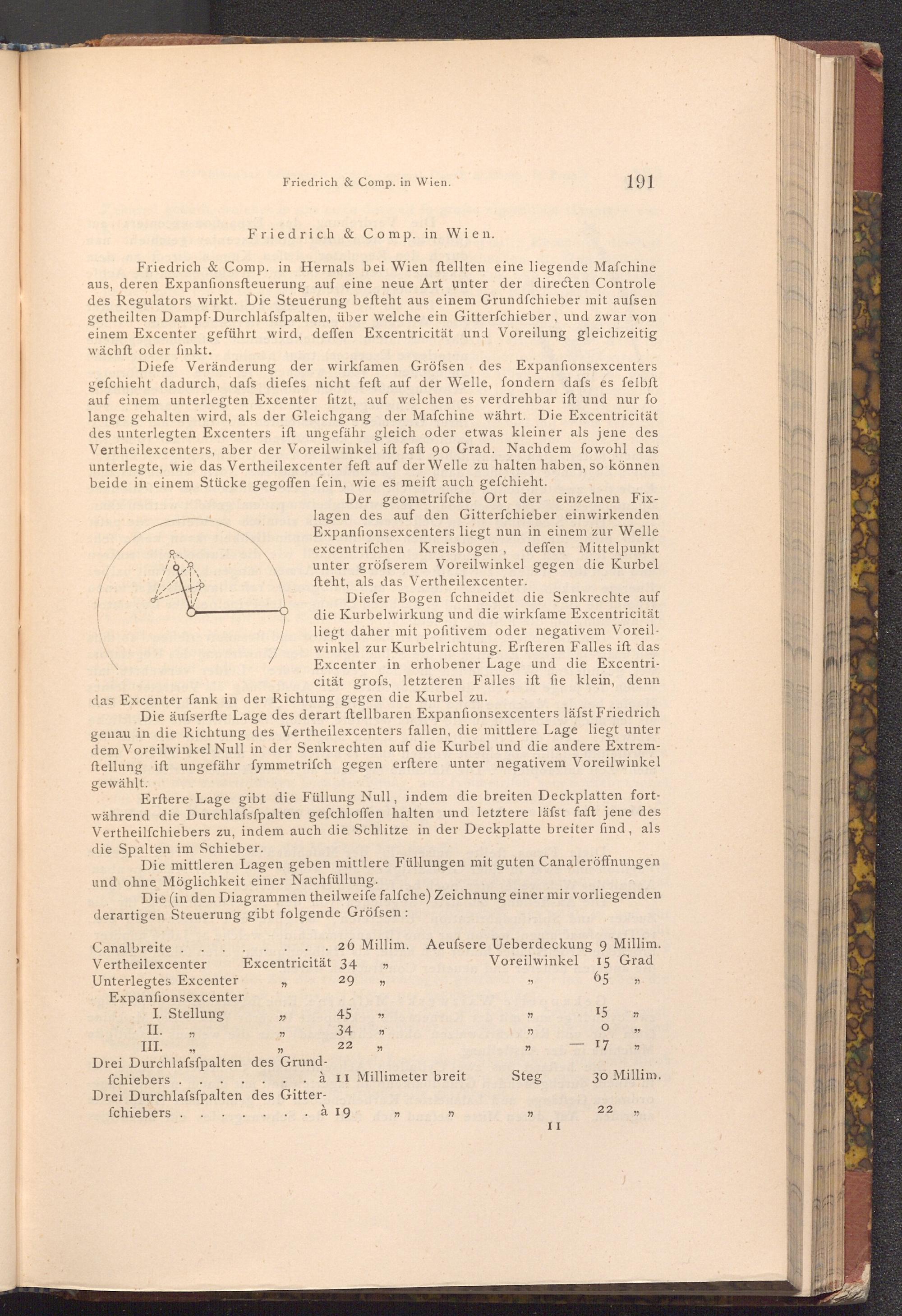

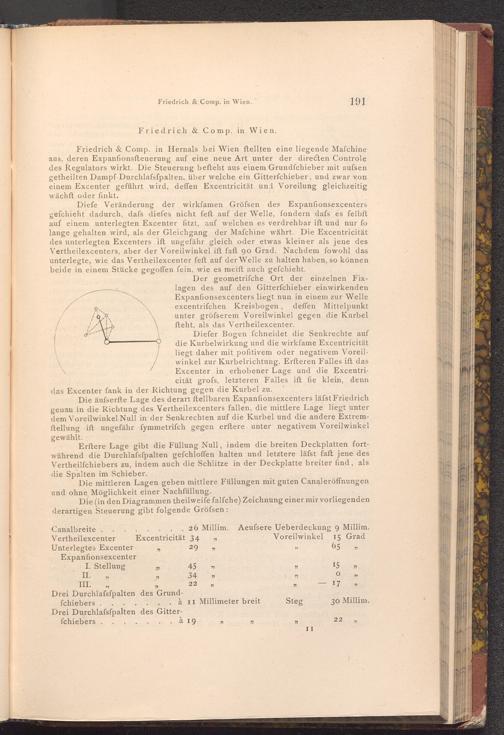

Friedrich& Comp. in Hernals bei Wien ftellten eine liegende Mafchine aus, deren Expanfionsfteuerung auf eine neue Art unter der directen Controle des Regulators wirkt. Die Steuerung befteht aus einem Grundſchieber mit aufsen getheilten Dampf Durchlafsfpalten, über welche ein Gitterfchieber, und zwar von einem Excenter geführt wird, deffen Excentricität und Voreilung gleichzeitig wächft oder finkt.
Diefe Veränderung der wirkfamen Gröfsen des Expanſionsexcenters gefchieht dadurch, dafs diefes nicht feft auf der Welle, fondern dafs es felbft auf einem unterlegten Excenter fitzt, auf welchen es verdrehbar ift und nur fo lange gehalten wird, als der Gleichgang der Mafchine währt. Die Excentricität des unterlegten Excenters ift ungefähr gleich oder etwas kleiner als jene des Vertheilexcenters, aber der Voreilwinkel ift faft 90 Grad. Nachdem fowohl das unterlegte, wie das Vertheilexcenter feft auf der Welle zu halten haben, so können beide in einem Stücke gegoffen fein, wie es meift auch gefchieht.
Der geometrifche Ort der einzelnen Fixlagen des auf den Gitterfchieber einwirkenden Expanfionsexcenters liegt nun in einem zur Welle excentrifchen Kreisbogen, deffen Mittelpunkt unter gröfserem Voreilwinkel gegen die Kurbel fteht, als das Vertheilexcenter.
Diefer Bogen fchneidet die Senkrechte auf die Kurbelwirkung und die wirkfame Excentricität liegt daher mit pofitivem oder negativem Voreilwinkel zur Kurbelrichtung. Erfteren Falles ift das Excenter in erhobener Lage und die Excentricität grofs, letzteren Falles ift fie klein, denn
das Excenter fank in der Richtung gegen die Kurbel zu.
Die äufserfte Lage des derart ftellbaren Expanfionsexcenters läfst Friedrich genau in die Richtung des Vertheil excenters fallen, die mittlere Lage liegt unter dem Voreilwinkel Null in der Senkrechten auf die Kurbel und die andere Extremftellung ift ungefähr fymmetriſch gegen erftere unter negativem Voreilwinkel gewählt.
Erftere Lage gibt die Füllung Null, indem die breiten Deckplatten fortwährend die Durchlafsfpalten gefchloffen halten und letztere läfst faft jene des Vertheilfchiebers zu, indem auch die Schlitze in der Deckplatte breiter find, als die Spalten im Schieber.
Die mittleren Lagen geben mittlere Füllungen mit guten Canaleröffnungen und ohne Möglichkeit einer Nachfüllung.
Die( in den Diagrammen theilweife falfche) Zeichnung einer mir vorliegenden derartigen Steuerung gibt folgende Gröfsen:
Canalbreite. Vertheilexcenter
Excentricität 34
99
26 Millim. Aeufsere Ueberdeckung 9 Millim. Voreilwinkel 15 Grad
Unterlegtes Excenter
29
99
65
29
"
"
Expanfionsexcenter
I. Stellung
45
15
99
"
29
"
0
II. III.
34
29
" 9
99
97
99
22
17
وو
" 9
ንዓ
99
ንዓ
Drei Durchlafsfpalten des Grund
fchiebers.
Drei Durchlafsfpalten des Gitter
fchiebers.
à II Millimeter breit
Steg
à 19
"
99
99
I I
30 Millim.
22
" 9
