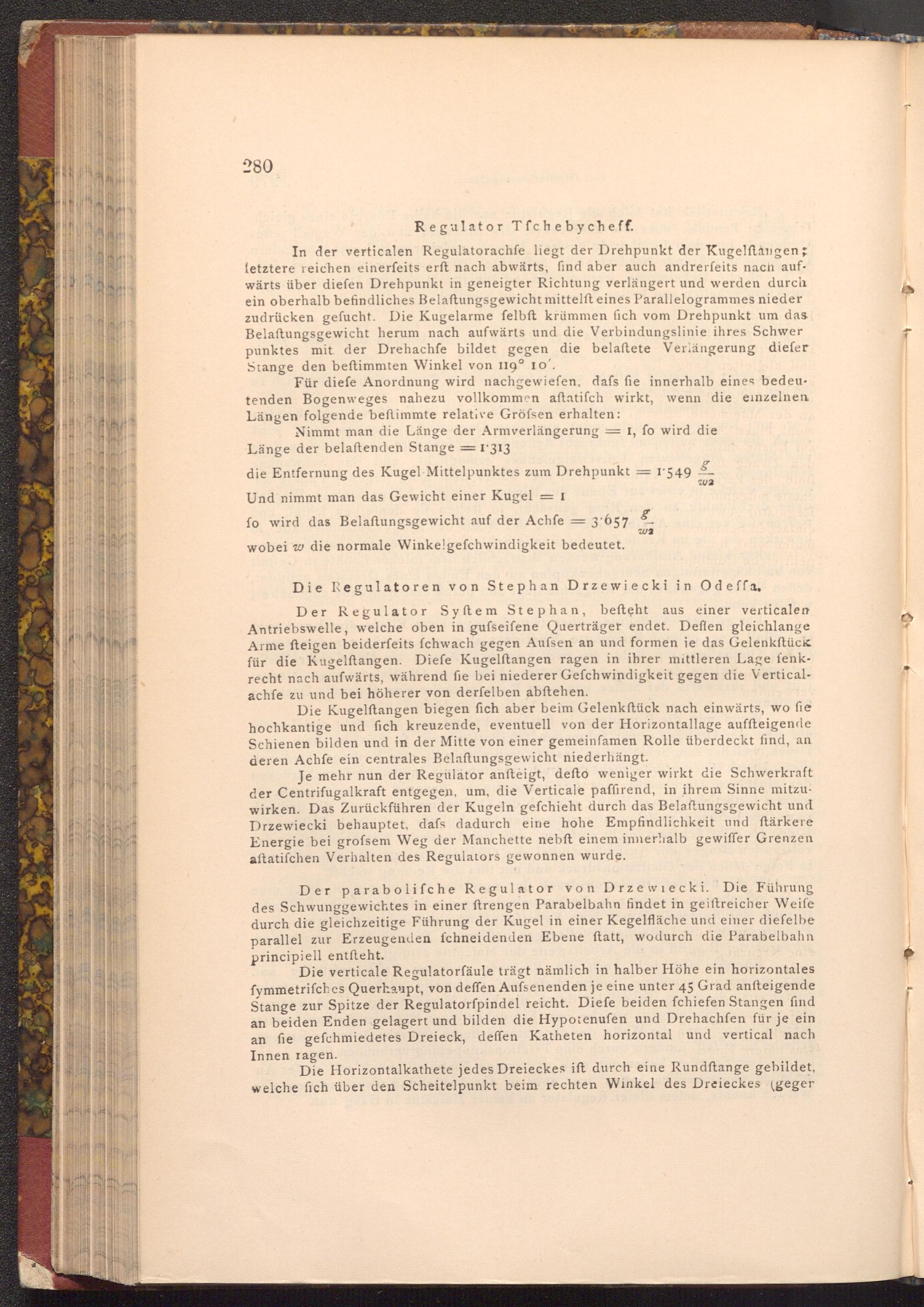

280
Regulator Tfchebycheff.
In der verticalen Regulatorachfe liegt der Drehpunkt der Kugelflangen; letztere reichen einerfeits erft nach abwärts, find aber auch andrerfeits nach auf. wärts über diefen Drehpunkt in geneigter Richtung verlängert und werden durch ein oberhalb befindliches Belaftungsgewicht mittelft eines Parallelogrammes nieder zudrücken gefucht. Die Kugelarme felbft krümmen fich vom Drehpunkt um das Belaftungsgewicht herum nach aufwärts und die Verbindungslinie ihres Schwer punktes mit der Drehachfe bildet gegen die belaftete Verlängerung diefer Stange den beftimmten Winkel von 119° 10'.
Für diefe Anordnung wird nachgewiefen, dafs fie innerhalb eines bedeutenden Bogenweges nahezu vollkommen aftatifch wirkt, wenn die einzelnen Längen folgende beftimmte relative Gröfsen erhalten:
Nimmt man die Länge der Armverlängerung I, fo wird die
Länge der belaftenden Stange= 1'313
die Entfernung des Kugel Mittelpunktes zum Drehpunkt Und nimmt man das Gewicht einer Kugel= 1
g
1-549
W2
I
-
fo wird das Belaftungsgewicht auf der Achfe= 3.657 wobei w die normale Winkelgefchwindigkeit bedeutet.
g
W2
Die Regulatoren von Stephan Drzewiecki in Odeffa.
Der Regulator Syftem Stephan, befteht aus einer verticalen Antriebswelle, welche oben in gufseifene Querträger endet. Deffen gleichlange Arme fteigen beiderfeits fchwach gegen Aufsen an und formen ie das Gelenkftück für die Kugelftangen. Diefe Kugelftangen ragen in ihrer mittleren Lage fenkrecht nach aufwärts, während fie bei niederer Gefchwindigkeit gegen die Verticalachfe zu und bei höherer von derfelben abftehen.
Die Kugelftangen biegen fich aber beim Gelenkftück nach einwärts, wo fie hochkantige und fich kreuzende, eventuell von der Horizontallage auffteigende Schienen bilden und in der Mitte von einer gemeinfamen Rolle überdeckt find, an deren Achfe ein centrales Belaftungsgewicht niederhängt.
Je mehr nun der Regulator anfteigt, defto weniger wirkt die Schwerkraft der Centrifugalkraft entgegen, um, die Verticale paffirend, in ihrem Sinne mitzuwirken. Das Zurückführen der Kugeln gefchieht durch das Belaftungsgewicht und Drzewiecki behauptet, dafs dadurch eine hohe Empfindlichkeit und ftärkere Energie bei grofsem Weg der Manchette nebft einem innerhalb gewiffer Grenzen aftatifchen Verhalten des Regulators gewonnen wurde.
Der parabolifche Regulator von Drzewiecki. Die Führung des Schwunggewichtes in einer ftrengen Parabelbahn findet in geiftreicher Weife durch die gleichzeitige Führung der Kugel in einer Kegelfläche und einer diefelbe parallel zur Erzeugenden fchneidenden Ebene ftatt, wodurch die Parabelbahn principiell entfteht.
Die verticale Regulatorfäule trägt nämlich in halber Höhe ein horizontales fymmetrifches Querhaupt, von deffen Aufsenenden je eine unter 45 Grad anfteigende Stange zur Spitze der Regulatorfpindel reicht. Diefe beiden fchiefen Stangen find an beiden Enden gelagert und bilden die Hypotenufen und Drehachfen für je ein an fie gefchmiedetes Dreieck, deffen Katheten horizontal und vertical nach Innen ragen.
Die Horizontalkathete jedes Dreieckes ift durch eine Rundftange gebildet, welche fich über den Scheitelpunkt beim rechten Winkel des Dreieckes( geger
