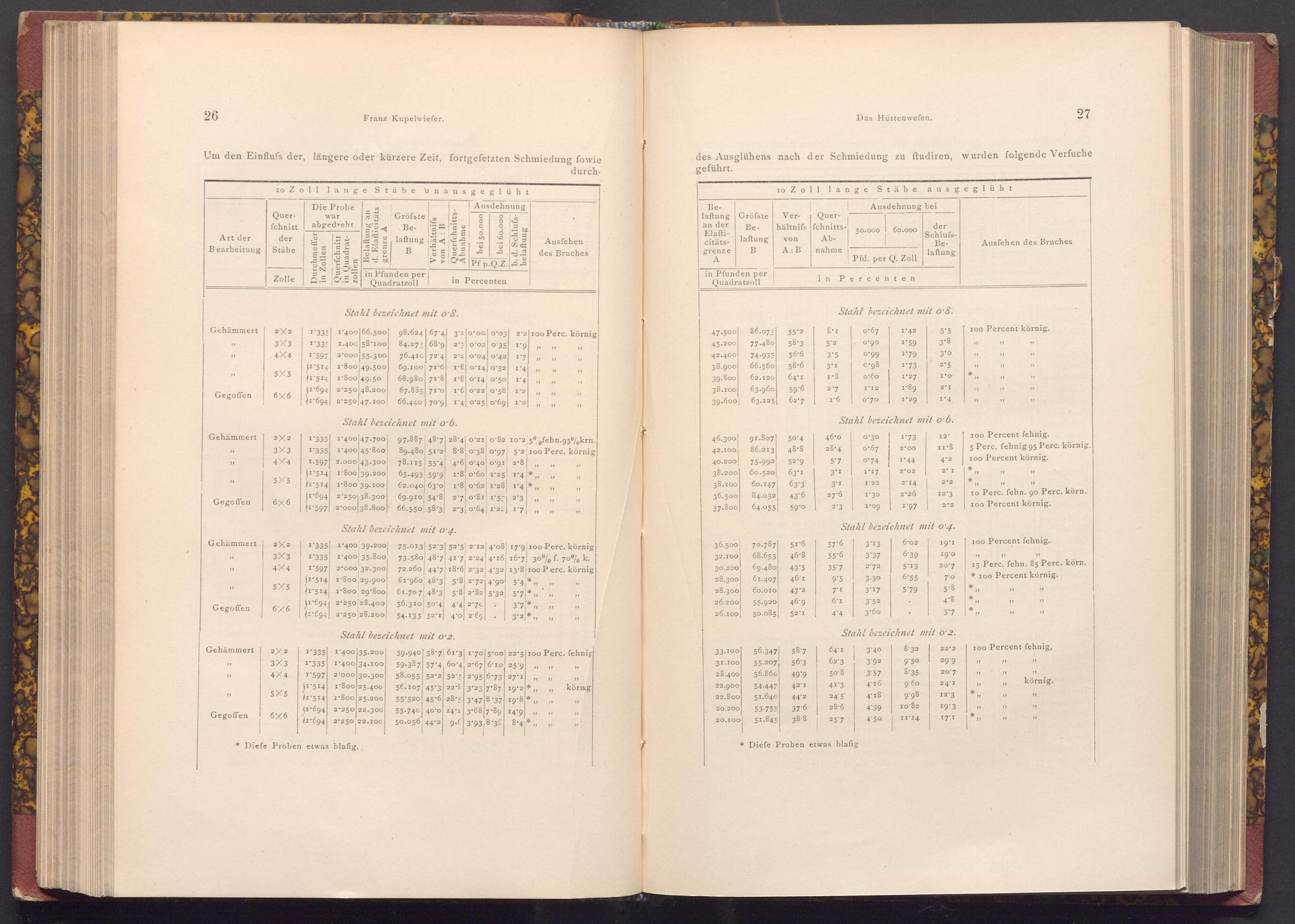

26
Franz Kupelwiefer.
Das Hüttenwefen.
27
Um den Einfluss der, längere oder kürzere Zeit, fortgefetzten Schmiedung fowie
durch
des Ausglühens nach der Schmiedung zu ftudiren, wurden folgende Verfuche geführt.
10 Zoll lange Stäbe
Die Probe
Querfchnitt
war
abgedreht
Art der
Bearbeitung
der Stäbe
un ausgeglüht
Ausdehnung
Gröfste Be
laftung B
Ausfehen
des Bruches
Pf p.Q.Z.
Zolle
in Pfunden per Quadratzoll
in Percenten
Stahl bezeichnet mit o'8.
10 Zoll lange
Belaftung
Stäbe Ausdehnung bei
ausgeglüht
an der Elafticitätsgrenze A
Gröfste Belaftung B
von
A: B
Ver- Querhältnifs fchnittsAbnahme
50.000 60.000
der SchlufsBelaftung
Ausfehen des Bruches
Pfd. per Q. Zoll
in Pfunden per
Quadratzoll
i n
Percenten
Stahl bezeichnet mit o'8.
Gehämmert
22
39
3X3
4X4
33
5X5
Gegoffen
6X6
1335 1400 66.500 98.624 674 32 0.00 0.03 I'335 84.27 68.9 23 002 035 1.400 58.100 I'597 2'000 55.300 76.410 72'4 2'2 0'04 0'42 ( 1514 1800 49.500 69.100 71'6 18 014 052 1514 1800 49.50 68.980 71.8 18 0 14 0'50 11694 2.250 48.200 67.835 71'0 1'6 0'22 0'58 1694 2.250 47.100
19
1'7
37
297
2'2 100 Perc. körnig
47.500
86.073
55° 2
E.I
0.67
1° 42
5° 5
100 Percent körnig.
45.200
77-480
58.3
512
0* 90
1* 59
3.8
33
"
39
33
"
42.400
74-935
56.6
3.5
0* 99
1* 79
3.0
39
دو
دو
33
33
""
I 4
38.900
66.560 58.6
3.1
c.98
I'73
2° 5
دو
3
دو
29
دو
11
33
14
39.800
62.120
64° 1
1.8
0160
*
1* 27
I O
دو
33
23
23
"
29
I'2
38.100
63.960
59'6
2'7
I'I2
1.89
2'1
"
دو
دو
11
23
66.440 709 1'4 0'25 0'69 10
39.600 63.125|
62.7
1.6
0* 70
1.29
I 4
12
""
"
33
"
39
Stahl bezeichnet mit o'6.
Stahl bezeichnet mit o 6.
و"
"
Gehämmert 2 × 2 3X3 4X4
"
5X5
Gegoffen
6X6
1335 1400 47-700 I'335 1400 45 800 1.597 2.000 43.300 1514 1800 39.200 1514 1-800 39.100 1694 2.250138.300 1597 2.000 38.800
97.887 48.7 28.4 0.21 0.82 10'2 5% fehn.95%/ krn. 89.480 51'2 8.8 0.38 0.97 5'2 100 Perc. körnig 78.115 55'4 4'6 0'40 091 2.8 65.493 59'9 1.8 0.60 125 1'4 62.040 630 18 0.62 128 1'4 69.910 548 27 081 1'521 2'3 66.550 58.3 2.3 0.64 1'22 17
46.300 91.807)
50° 4
46.0
0* 30
I- 73
12'
42.100
86.213
48.8
28.4
0.67
2.00
40.200
75.990 52.9
5.7
0* 74
1'44
11.8 4° 2
100 Percent fehnig.
5 Perc. fehnig 95 Perc. körnig.
100 Percent körnig.
دو
13
33
*
*
38.200
60.520
63.1
3'I
I'17
2° 02
2° 1
19
"
وو
"
" 3
*
*
38.100 60.147
63.3
3'I
I'22
2'14
2.2
دو
"
""
12
33
33
36.500
84.032
43'6
27.6
1'30
2.26
12'3
10 Perc. fehn. 90 Perc. körn.
دو
" 3
33
37.800 64.055
59'0
2'3
1.09
I'97
2.2
100 Percent körnig.
دو
33
دو
Stahl bezeichnet mit o 4.
Stahl bezeichnet mit o 4.
Gehämmert 2 × 2
I'335
1* 400 39.200
32
"
3X3 4X4
"
5X5
Gegoffen
66
I'335 I'597 ( 1.514 1.800 29.900 1514 1.800 29.800 J1 694 2.250 28.400 1.694 2.250 28.200
1400 35.800
2'000 32.300
75.013 52'3 52 5 2 12 4'08 17'9 100 Perc. körnig 73.580 48.7 417, 2'24 4 16 16.7 30% f. 70% k. 72.260 44'7 18.6 2.32 4'32
36.500
70.787
51.6
57'6
3'13
6.02
19.1
100 Percent fehnig.
32.100
68.653
46.8
55.6
3'37
6.39
19'0
دو
دو
13.8 100 Perc. körnig
30.200
69.480
43'5
35'7
2'72
5'13
2017
61 960 48.3 5.8 2.72 4'90 61.707 48.3 5.8 2.82 5'32 56.310 50'4 44 270 54.135 52 1 40 269|
5'4*
28.300 61.407
46.1
915
3.30
6.55
7: 0
15 Perc. fehn. 85 Perc. körn.
* 100 Percent körnig.
33
""
"
.
*
5'7"
28.300 60.010
47° 2
7'1
3'17
5.79
5.8
*
"
د,
وو
"
19
*
26.200
"
3'7
"
23
33
3.2.,
*
26.100
55.920 50.085 52'1
46.9
6.1
3'52
4.8
*
دو
22
44
3.60
*
3.7
دو
""
37
"
33
Stahl bezeichnet mit o'2.
Stahl bezeichnet mit o 2.
Gehämmert 2X2
I 335
1400 35.200
دو
3X3
I 335
دو
4X4
I 597
دو
5X5
Gegoffen
6X6
I 400 34.100 2'000 30.300 1514 1800 25.400 1514 1.800 25.200 ( 1.694 2.250 22.300 ( 1.694 2.250 22.100
59.940 58.7 61 3| 170| 5.00 22.5| 100 Perc. fehnig 59.387 57 4, 60˚4, 2.67 6.10 25'9 58.055 52 2 52 5 295 6.73 27 1 56.107 45 3 22 3.23 7.87 19 2
55 520 45.6 28.5 3.47 8 37 19.8 55-740 400 142 3.68 7.89 14.9 50.056 44 2 9.0 3.93,8.38 8.41
33.100 56.347 58.7
64'1
3.40
8.32
22'2
100 Percent fehnig,
31.100
55.207 56.3
62° 3
3'92
9.50
29'9
دو
"
دو
دو
332
د"
28.400
56.86c
49° 9
50.8
3'57
8.35
20'7
دو
""
دو
33
دو
"
*
*
دو
32
körng
22.900
54.447
42'1
41 3
4.16
9.60
24 I
körnig.
"
د"
22.800
51.640
44'2
245
4.18
9'98
*
12'3
"
"
32
دو
33
31
33
20.200
53.755
37.6
28.6
4'39
10.82
19 3
وو
31
35
*
*
33
20.100
51.845
38.8
25'7
4.5°
II 14
17 I
دو
د,
دو
د,
دو
"
دو
33
* Diefe Proben etwas blafig.
* Diefe Proben etwas blafig
