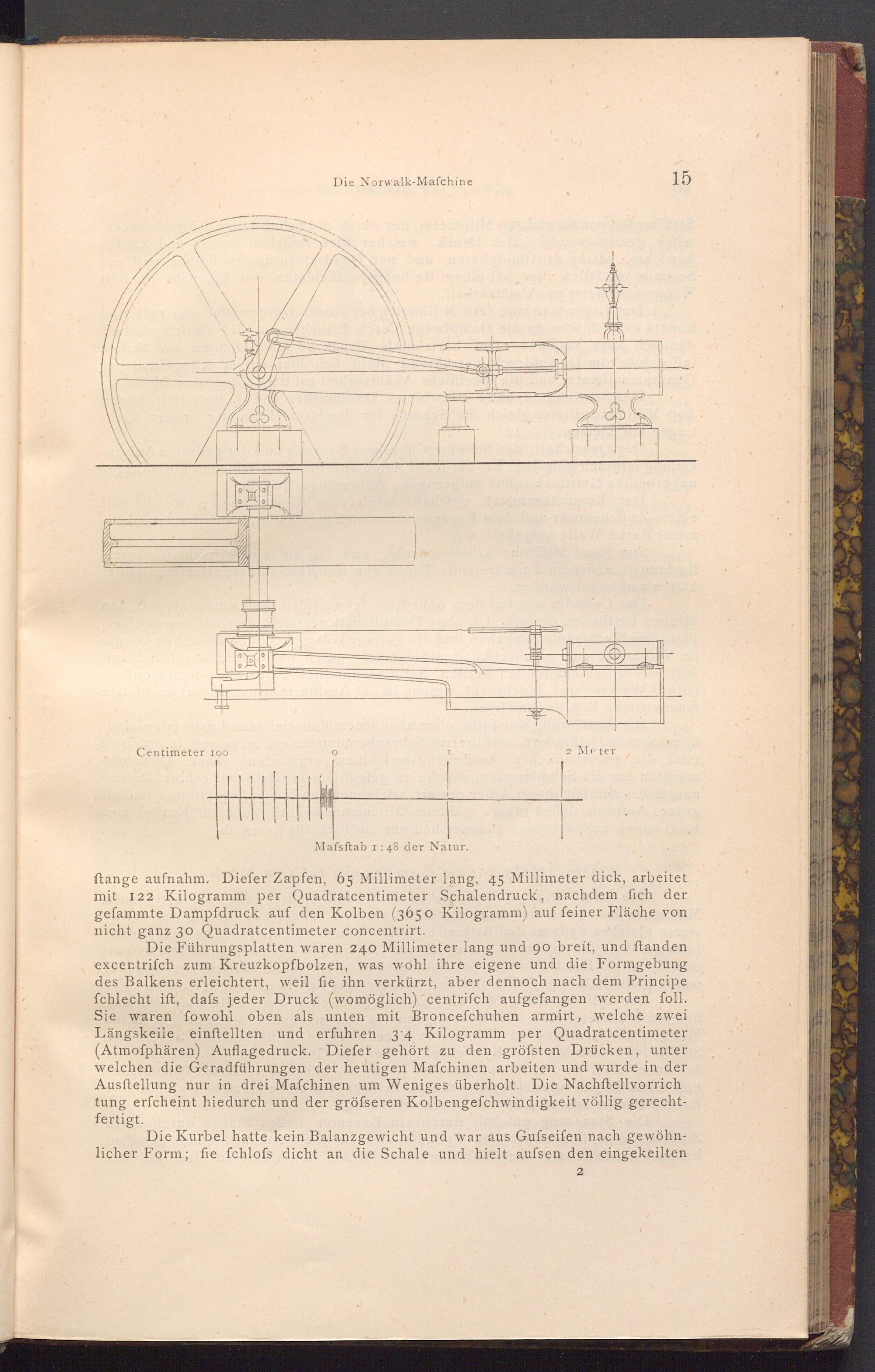

Die Norwalk- Mafchine

15

2 Meter

Mafsftab 1:48 der Natur.

ftange aufnahm. Diefer Zapfen, 65 Millimeter lang, 45 Millimeter dick, arbeitet mit 122 Kilogramm per Quadratcentimeter Schalendruck, nachdem fich der gefammte Dampfdruck auf den Kolben( 3650 Kilogramm) auf feiner Fläche von nicht ganz 30 Quadratcentimeter concentrirt.

Die Führungsplatten waren 240 Millimeter lang und 90 breit, und ftanden excentrisch zum Kreuzkopfbolzen, was wohl ihre eigene und die Formgebung des Balkens erleichtert, weil fie ihn verkürzt, aber dennoch nach dem Principe fchlecht ift, dafs jeder Druck( womöglich) centrifch aufgefangen werden foll. Sie waren fowohl oben als unten mit Broncefchuhen armirt, welche zwei Längskeile einftellten und erfuhren 34 Kilogramm per Quadratcentimeter ( Atmosphären) Auflagedruck. Diefer gehört zu den gröfsten Drücken, unter welchen die Geradführungen der heutigen Maſchinen arbeiten und wurde in der Ausstellung nur in drei Mafchinen um Weniges überholt. Die Nachftellvorrich tung erfcheint hie durch und der gröfseren Kolbengefchwindigkeit völlig gerecht­fertigt.

Die Kurbel hatte kein Balanzgewicht und war aus Gufseifen nach gewöhn­licher Form; fie fchlofs dicht an die Schale und hielt aufsen den eingekeilten
