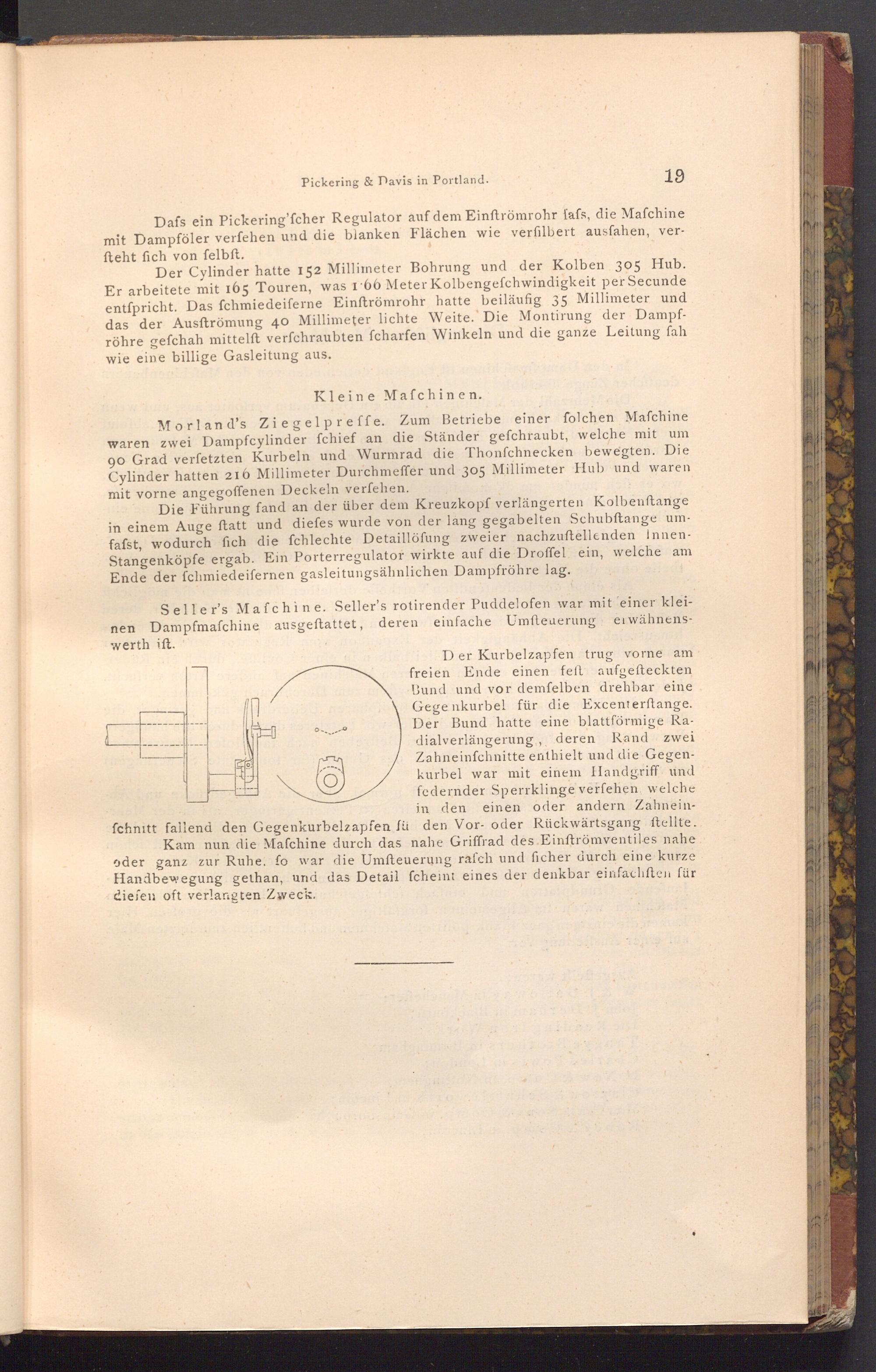

Pickering& Davis in Portland.

19

Dafs ein Pickering'fcher Regulator auf dem Einftrömrohr fafs, die Mafchine mit Dampföler verfehen und die blanken Flächen wie verfilbert ausfahen, ver­fteht fich von felbft.

Der Cylinder hatte 152 Millimeter Bohrung und der Kolben 305 Hub. Er arbeitete mit 165 Touren, was 166 Meter Kolbengefchwindigkeit per Secunde entſpricht. Das fchmiedeiferne Einftrömrohr hatte beiläufig 35 Millimeter und das der Ausftrömung 40 Millimeter lichte Weite. Die Montirung der Dampf­röhre gefchah mittelft verfchraubten fcharfen Winkeln und die ganze Leitung fah wie eine billige Gasleitung aus.

Kleine Mafchinen.

Morland's Ziegelpreffe. Zum Betriebe einer folchen Mafchine waren zwei Dampfcylinder fchief an die Ständer gefchraubt, welche mit um 90 Grad verfetzten Kurbeln und Wurmrad die Thonfchnecken bewegten. Die Cylinder hatten 216 Millimeter Durchmeffer und 305 Millimeter Hub und waren mit vorne angegoffenen Deckeln verfehen.

Die Führung fand an der über dem Kreuzkopf verlängerten Kolbenftange in einem Auge ftatt und diefes wurde von der lang gegabelten Schubftange um­fafst, wodurch fich die fchlechte Detaillöfung zweier nachzuftellenden Innen­Stangenköpfe ergab. Ein Porterregulator wirkte auf die Droffel ein, welche am Ende der fchmiedeifernen gasleitungsähnlichen Dampfröhre lag.

Seller's Mafchine. Seller's rotirender Puddelofen war mit einer klei­nen Dampfmafchine ausgeftattet, deren einfache Umfteuerung erwähnens­werth ift.

Der Kurbelzapfen trug vorne am freien Ende einen feft aufgefteckten Bund und vor demfelben drehbar eine Gege nkurbel für die Excenterftange. Der Bund hatte eine blattförmige Ra­dialverlängerung, deren Rand zwei Zahneinfchnitte enthielt und die Gegen­kurbel war mit einem Handgriff und federnder Sperrklinge verfehen, welche in den einen oder andern Zahnein­fchnitt fallend den Gegenkurbelzapfen fü den Vor- oder Rückwärtsgang ftellte. Kam nun die Mafchine durch das nahe Griffrad des Einftrömventiles nahe oder ganz zur Ruhe. fo war die Umfteuerung rafch und ficher durch eine kurze Handbewegung gethan, und das Detail fcheint eines der denkbar einfachften für diefen oft verlangten Zweck.
