Die Motoren : (Gruppe XIII, Section 1) ; Bericht / von J. F. Radinger, Prof. der k.k. techn. Hochschule in Wien
Entstehung
Seite
76
Einzelbild herunterladen

о

O

OP

( ob

F.W.BADEB WIEN. sc.

I

2

3

Mafsftab 1:48 der Natur.

09

G. A. Lefsner in St. Petersburg.

Meter

77

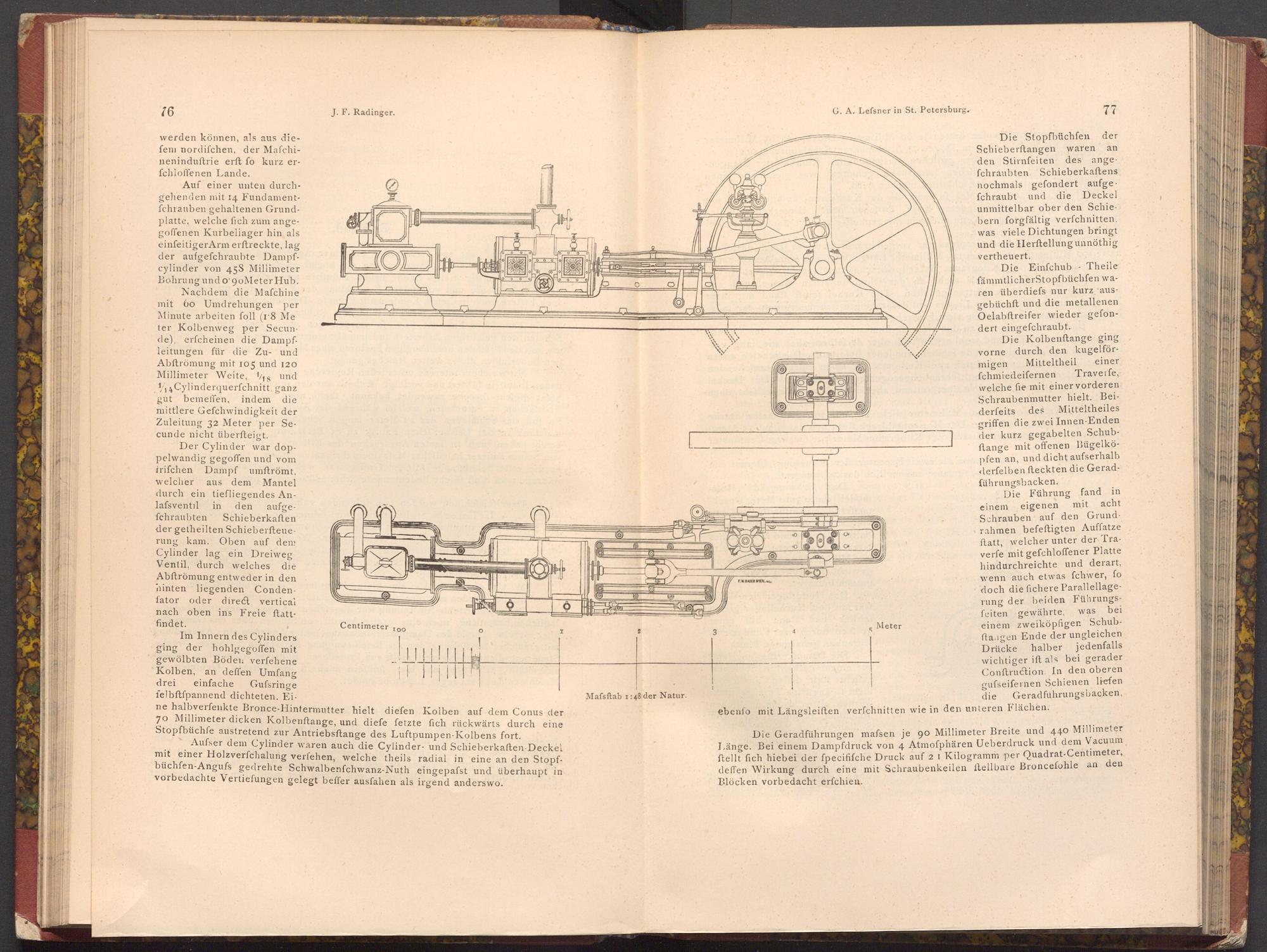

Die Stopfbüchfen der Schieberftangen waren an den Stirnfeiten des ange. fchraubten Schieberkaftens nochmals gefondert aufge. fchraubt und die Deckel unmittelbar ober den Schie­bern forgfältig verfchnitten, was viele Dichtungen bringt und die Herſtellung unnöthig vertheuert.

Die Einfchub Theile fämmtlicherStopfbüchfen wa­ren überdiefs nur kurz aus­gebüchft und die metallenen. Oelabftreifer wieder gefon­dert eingefchraubt.

Die Kolbenftange ging vorne durch den kugelför­migen Mitteltheil einer fchmiedeifernen Traverfe, welche fie mit einer vorderen Schraubenmutter hielt. Bei­derfeits des Mitteltheiles griffen die zwei Innen- Enden der kurz gegabelten Schub. flange mit offenen Bügelkö­pfen an, und dicht aufserhalb < lerfelben fteckten die Gerad­führungsbacken.

Die Führung fand in einem eigenen mit acht Schrauben auf den Grund­rahmen befeftigten Auffatze ftatt, welcher unter der Tra­verfe mit gefchloffener Platte hindurchreichte und derart, wenn auch etwas fchwer, fo doch die fichere Parallellage­rung der beiden Führungs­was bei feiten gewährte, einem zweiköpfiger Schub­ftangen Ende der ungleichen Drücke halber jedenfalls wichtiger ift als bei gerader Conftruction. In den oberen gufseifernen Schienen liefen Geradführungsbacken,

die

ebenfo mit Längsleiften verfchnitten wie in den unteren Flächen.

Die Geradführungen mafsen je 90 Millimeter Breite und 440 Millimeter Länge. Bei einem Dampfdruck von 4 Atmoſphären Ueberdruck und dem Vacuum ftellt fich hiebei der fpecififche Druck auf 21 Kilogramm per Quadrat- Centimeter ,. deffen Wirkung durch eine mit Schraubenkeilen ftellbare Broncefohle an den Blöcken vorbedacht erſchien.

76

werden können, als aus die­fem nordifchen, der Mafchi­neninduftrie erft fo kurz er­fchloffenen Lande..

Auf einer unten durch­gehenden mit 14 Fundament­fchrauben gehaltenen Grund­platte, welche fich zum ange­goffenen Kurbellager hin als einfeitigerArm erftreckte, lag der aufgefchraubte Dampf­cylinder von 458 Millimeter Bohrung und o 90Meter Hub.

Nachdem die Mafchine mit 60 Umdrehungen per Minute arbeiten foll( 18 Me ter Kolbenweg per Secun­de), erfcheinen die Dampf. leitungen für die Zu- und Abftrömung mit 105 und 120 Millimeter Weite, sund 14 Cylinderquerfchnitt, ganz gut bemeffen, indem die mittlere Gefchwindigkeit der Zuleitung 32 Meter per Se­cunde nicht überfteigt.

Der Cylinder war dop­pelwandig gegoffen und vom trifchen Dampf umftrömt, welcher aus dem Mantel durch ein tiefliegendes An­lafsventil in den aufge­fchraubten Schieberkaften der getheilten Schieberfteue­rung kam. Oben auf dem Cylinder lag ein Dreiweg Ventil. durch welches die Abftrömung entweder in den hinten liegenden Conden fator oder direct vertical nach oben ins Freie ftatt­findet.

Im Innern des Cylinders ging der hohlgegoffen mit gewölbten Böden verfehene Kolben, an deffen Umfang drei einfache Gufsringe felbftſpannend dichteten. Ei­

J. F. Radinger.

O

O

O

Centimeter 100

10+

ne halbverfenkte Bronce- Hintermutter hielt diefen Kolben auf dem Conus der 70 Millimeter dicken Kolbenftange, und diefe fetzte fich rückwärts durch eine Stopfbüchfe austretend zur Antriebsftange des Luftpumpen- Kolbens fort.

Aufser dem Cylinder waren auch die Cylinder- und Schieberkaften Deckel mit einer Holzverfchalung verfehen, welche theils radial in eine an den Stopf­büchfen- Angufs gedrehte Schwalbenfchwanz- Nuth eingepafst und überhaupt in vorbedachte Vertiefungen gelegt beffer ausfahen als irgend anderswo.
