Sächsische Maschinenfabrik.

113

ва

ФЕ

O

( OPO)

E

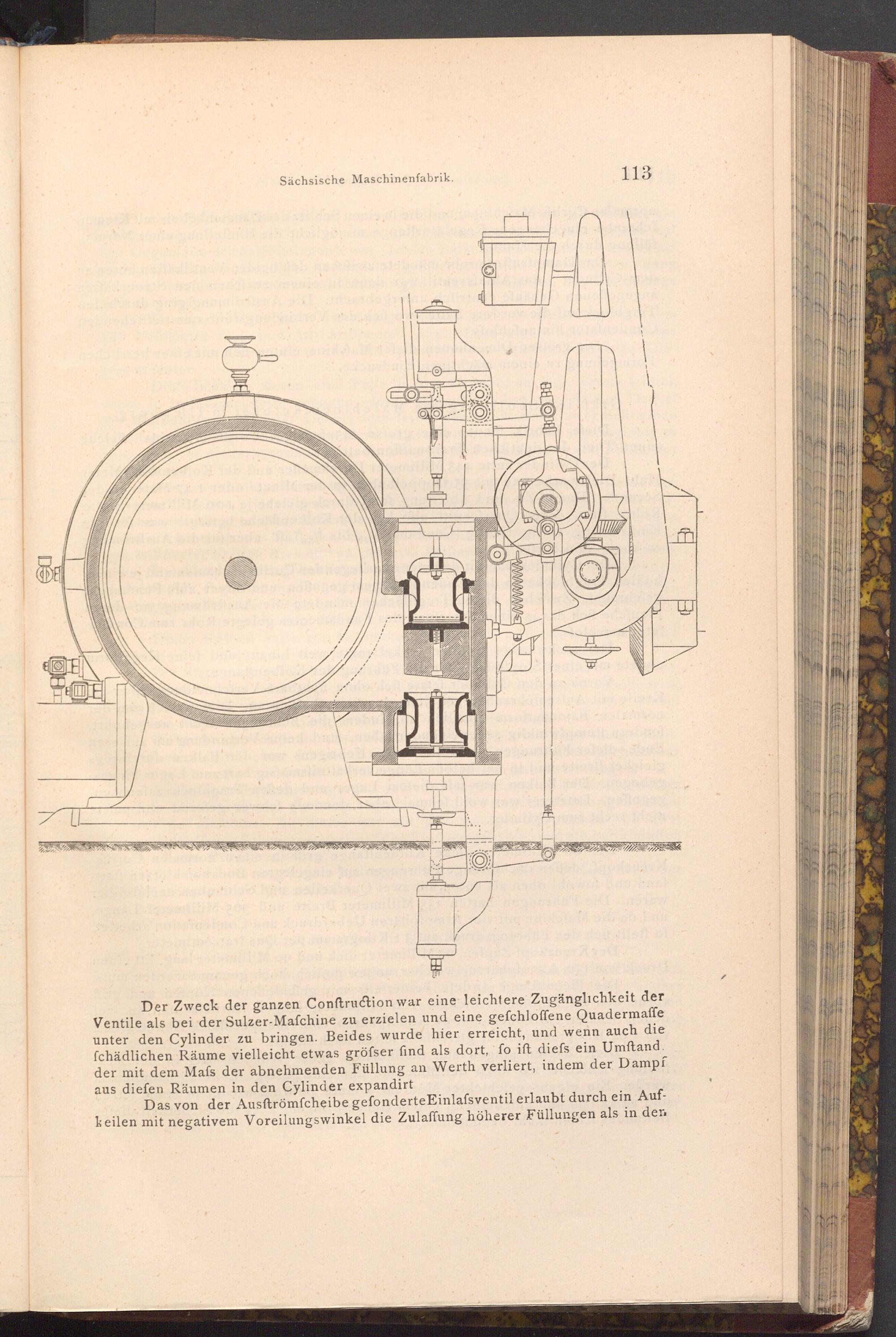

Der Zweck der ganzen Conftruction war eine leichtere Zugänglichkeit der Ventile als bei der Sulzer- Mafchine zu erzielen und eine gefchloffene Quadermaffe unter den Cylinder zu bringen. Beides wurde hier erreicht, und wenn auch die fchädlichen Räume vielleicht etwas gröfser find als dort, fo ift diefs ein Umftand der mit dem Mafs der abnehmenden Füllung an Werth verliert, indem der Dampf aus diefen Räumen in den Cylinder expandirt

Das von der Ausftrömfcheibe gefonderte Einlafsventil erlaubt durch ein Auf­keilen mit negativem Voreilungswinkel die Zulaffung höherer Füllungen als in der
