Centimeter 100

50

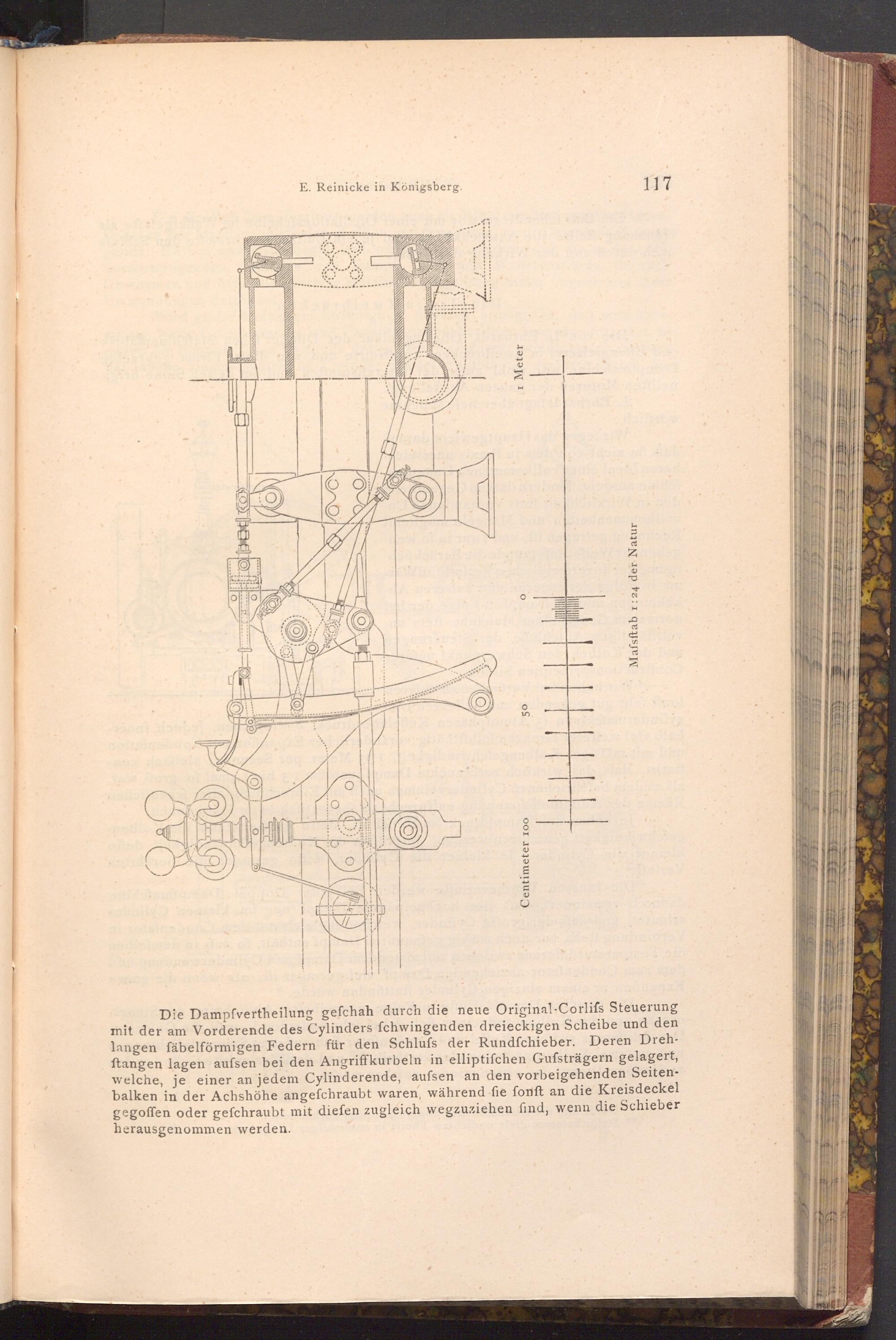

Die Dampfvertheilung gefchah durch die neue Original Corlifs Steuerung mit der am Vorderende des Cylinders fchwingenden dreieckigen Scheibe und den langen fäbelförmigen Federn für den Schlufs der Rundfchieber. Deren Dreh­ftangen lagen aufsen bei den Angriffkurbeln in elliptifchen Gufsträgern gelagert, welche, je einer an jedem Cylinderende, aufsen an den vorbeigehenden Seiten­balken in der Achshöhe angefchraubt waren, während fie fonft an die Kreisdeckel gegoffen oder gefchraubt mit diefen zugleich wegzuziehen find, wenn die Schieber herausgenommen werden.

E. Reinicke in Königsberg.

I Meter

Mafsftab 1:24 der Natur

117
