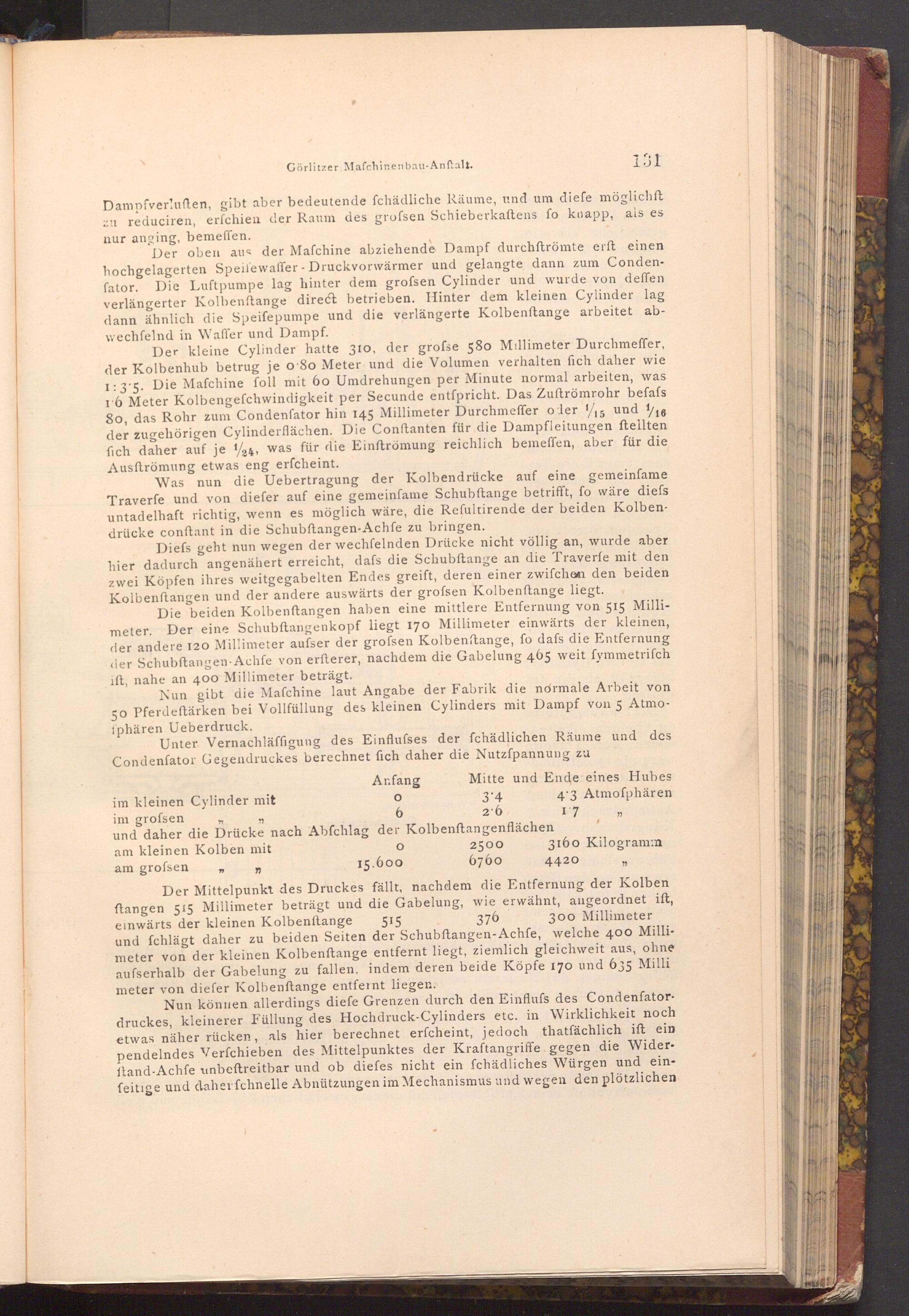

Dampfverluften, gibt aber bedeutende fchädliche Räume, und um diefe möglichft zu reduciren, erfchien der Raum des grofsen Schieberkaftens fo knapp, als es nur anging, bemeffen.
Der oben aus der Mafchine abziehende Dampf durchftrömte erft einen hochgelagerten Speifewaffer- Druckvorwärmer und gelangte dann zum Condenfator. Die Luftpumpe lag hinter dem grofsen Cylinder und wurde von deffen verlängerter Kolbenstange direct betrieben. Hinter dem kleinen Cylinder lag dann ähnlich die Speifepumpe und die verlängerte Kolbenstange arbeitet abwechfelnd in Waffer und Dampf.
Der kleine Cylinder hatte 310, der grofse 580 Millimeter Durchmeffer, der Kolbenhub betrug je o 80 Meter und die Volumen verhalten fich daher wie 1:35. Die Mafchine foll mit 60 Umdrehungen per Minute normal arbeiten, was 16 Meter Kolbengefchwindigkeit per Secunde entſpricht. Das Zuftrömrohr befafs 80, das Rohr zum Condenfator hin 145 Millimeter Durchmeffer oder 15 und 1/16 der zugehörigen Cylinderflächen. Die Conftanten für die Dampfleitungen ſtellten fich daher auf je 124, was für die Einftrömung reichlich bemeffen, aber für die Ausftrömung etwas eng erfcheint.
Was nun die Uebertragung der Kolbendrücke auf eine gemeinfame Traverfe und von diefer auf eine gemeinfame Schubftange betrifft, fo wäre diefs untadelhaft richtig, wenn es möglich wäre, die Refultirende der beiden Kolbendrücke conftant in die Schubftangen- Achfe zu bringen.
Diefs geht nun wegen der wechſelnden Drücke nicht völlig an, wurde aber hier dadurch angenähert erreicht, dafs die Schubftange an die Traverſe mit den zwei Köpfen ihres weitgegabelten Endes greift, deren einer zwifchen den beiden Kolbenstangen und der andere auswärts der grofsen Kolbenstange liegt.
Die beiden Kolbenftangen haben eine mittlere Entfernung von 515 Millimeter. Der eine Schubftangenkopf liegt 170 Millimeter einwärts der kleinen, der andere 120 Millimeter aufser der grofsen Kolbenítange, fo dafs die Entfernung der Schubftangen- Achfe von erfterer, nachdem die Gabelung 465 weit fymmetriſch ift, nahe an 400 Millimeter beträgt.
Nun gibt die Mafchine laut Angabe der Fabrik die normale Arbeit von 50 Pferdeftärken bei Vollfüllung des kleinen Cylinders mit Dampf von 5 Atmofphären Ueberdruck.
Unter Vernachläffigung des Einflusses der fchädlichen Räume und des Condenfator Gegendruckes berechnet fich daher die Nutzfpannung zu
im kleinen Cylinder mit
Anfang
Mitte und Ende eines Hubes
im grofsen
0 6
3: 4 2.6
43 Atmoſphären
I 7
77
27
99
und daher die Drücke nach Abfchlag der Kolbenftangenflächen am kleinen Kolben mit
0
2500
3160 Kilogramm
am grofsen
"
15.600
6760
4420
99
Der Mittelpunkt des Druckes fällt, nachdem die Entfernung der Kolben ftangen 515 Millimeter beträgt und die Gabelung, wie erwähnt, angeordnet ift, 515 376 300 Millimeter einwärts der kleinen Kolbenftange und fchlägt daher zu beiden Seiten der Schubftangen- Achfe, welche 400 Millimeter von der kleinen Kolbenstange entfernt liegt, ziemlich gleichweit aus, ohne aufserhalb der Gabelung zu fallen, indem deren beide Köpfe 170 und 635 Milli meter von diefer Kolbenftange entfernt liegen.
Nun können allerdings diefe Grenzen durch den Einflufs des Condenfator. druckes, kleinerer Füllung des Hochdruck- Cylinders etc. in Wirklichkeit noch etwas näher rücken, als hier berechnet erfcheint, jedoch thatfächlich ift ein pendelndes Verfchieben des Mittelpunktes der Kraftangriffe gegen die Wider. ftand- Achfe unbeftreitbar und ob diefes nicht ein fchädliches Würgen und einfeitige und daher fchnelle Abnützungen im Mechanismus und wegen den plötzlichen
