216

J. F. Radinger.

Die Firma garantirt ihren kleinften dreipferdigen Mafchinen per Pferdekraft einen ftündlichen Verbrauch von 3'2 und den gröfsten( 20-40 pferdigen) 18 Kio­gramm Kohle von nicht näher bezeichneter Qualität.

-199

nolied

Société centrale de Conftruction de Machines in Pantin. Auf einer durchgehenden Grundplatte oben am Langkeffel( mit herausziehbaren Röhren, fiehe Keffelbericht) lag die normale Mafchine, welche, mit einfachem Schieber gefteuert, auf die gekröpfte Kurbelwelle arbeitete.

ods Einzelne Details, wie der Kreuzkopf, deffen Führung weit hinter dem Zapfen begann und zwifchen wuchtigen gufseifernen Linealen lief, abgerechnet, war die Mafchine gut und gefchmackvoll entworfen und glänzend ausgeführt. Die Lager waren fchief ans Bett gegoffen in deffen Höhlung eine Waffervorwärmung mit dem durchgehenden Abdampf ftattfand.

O

دیکے

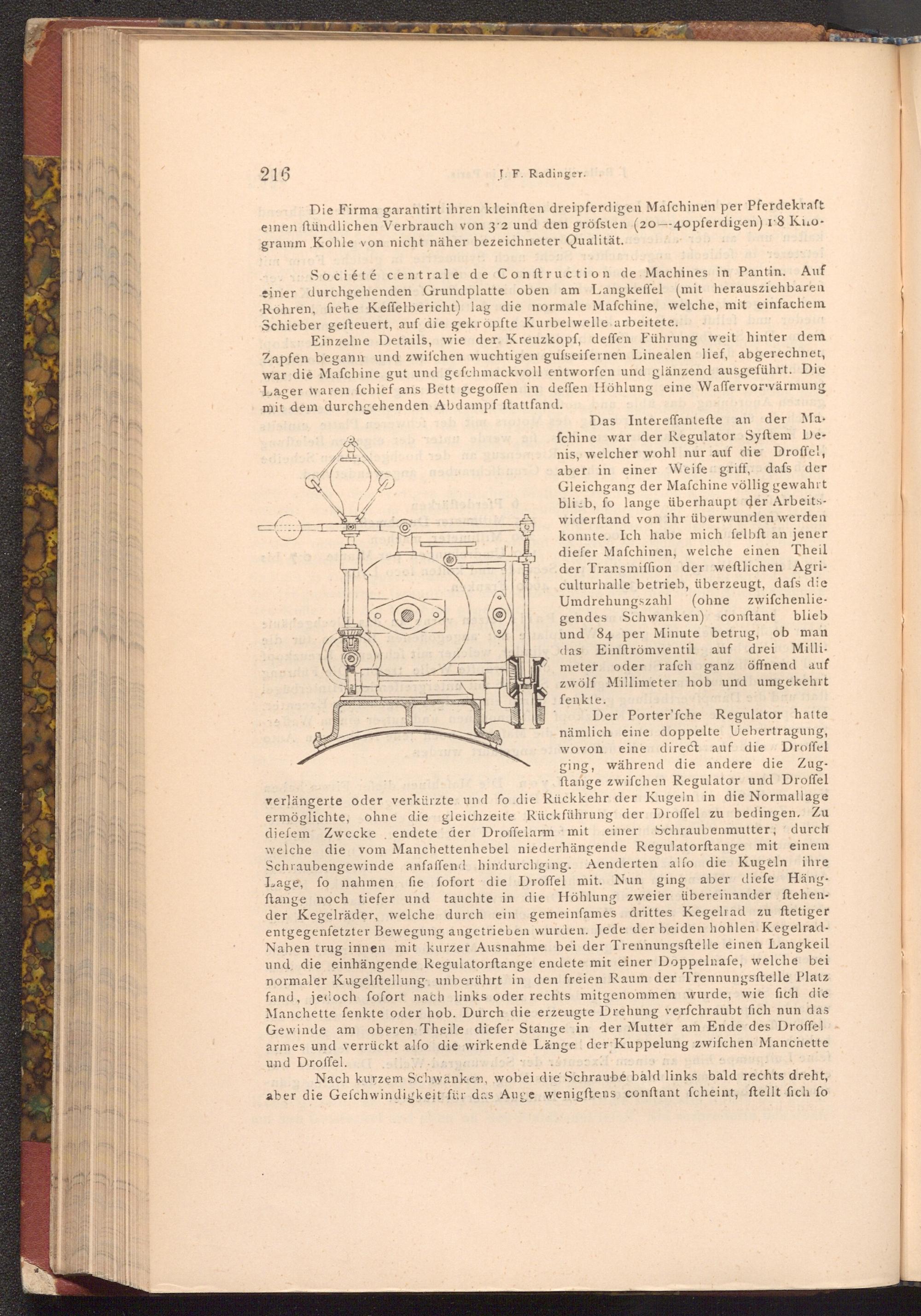

Das Intereffantefte an der Ma­fchine war der Regulator Syftem De­nis, welcher wohl nur auf die Droffel, aber in einer Weife griff, dafs der Gleichgang der Mafchine völlig gewahrt blieb, fo lange überhaupt der Arbeits­widerftand von ihr überwunden werden konnte. Ich habe mich felbft an jener diefer Mafchinen, welche einen Theil der Transmiffion der weftlichen Agri­culturhalle betrieb, überzeugt, dafs die Umdrehungszahl( ohne zwifchenlie­gendes Schwanken) conftant blieb und 84 per Minute betrug, ob man das Einftrömventil auf drei Milli­meter oder rafch ganz öffnend auf zwölf Millimeter hob und umgekehrt fenkte.

Der Porter'fche Regulator hatte nämlich eine doppelte Uebertragung, wovon eine direct auf die Droffel ging, während die andere die Zug­ftange zwifchen Regulator und Droffel verlängerte oder verkürzte und fo die Rückkehr der Kugeln in die Normallage ermöglichte, ohne die gleichzeite Rückführung der Droffel zu bedingen. Zu diefem Zwecke endete der Droffelarm mit einer Schraubenmutter, durch welche die vom Manchettenhebel niederhängende Regulatorftange mit einem Schraubengewinde anfaffend hindurchging. Aenderten alfo die Kugeln ihre Lage, fo nahmen fie fofort die Droffel mit. Nun ging aber diefe Häng. ftange noch tiefer und tauchte in die Höhlung zweier übereinander ftehen­der Kegelräder, welche durch ein gemeinfames drittes Kegelrad zu ftetiger entgegenfetzter Bewegung angetrieben wurden. Jede der beiden hohlen Kegelrad­Naben trug innen mit kurzer Ausnahme bei der Trennungsftelle einen Langkeil und die einhängende Regulatorftange endete mit einer Doppelnafe, welche bei normaler Kugelftellung unberührt in den freien Raum der Trennungsftelle Platz fand, jedoch fofort nach links oder rechts mitgenommen wurde, wie fich die Manchette fenkte oder hob. Durch die erzeugte Drehung verfchraubt fich nun das Gewinde am oberen Theile diefer Stange in der Mutter am Ende des Droffel armes und verrückt alfo die wirkende Länge der Kuppelung zwifchen Manchette und Droffel.

Nach kurzem Schwanken, wobei die Schraubé bald links bald rechts dreht, aber die Gefchwindigkeit für das Auge wenigftens conftant fcheint, ftellt fich fo
