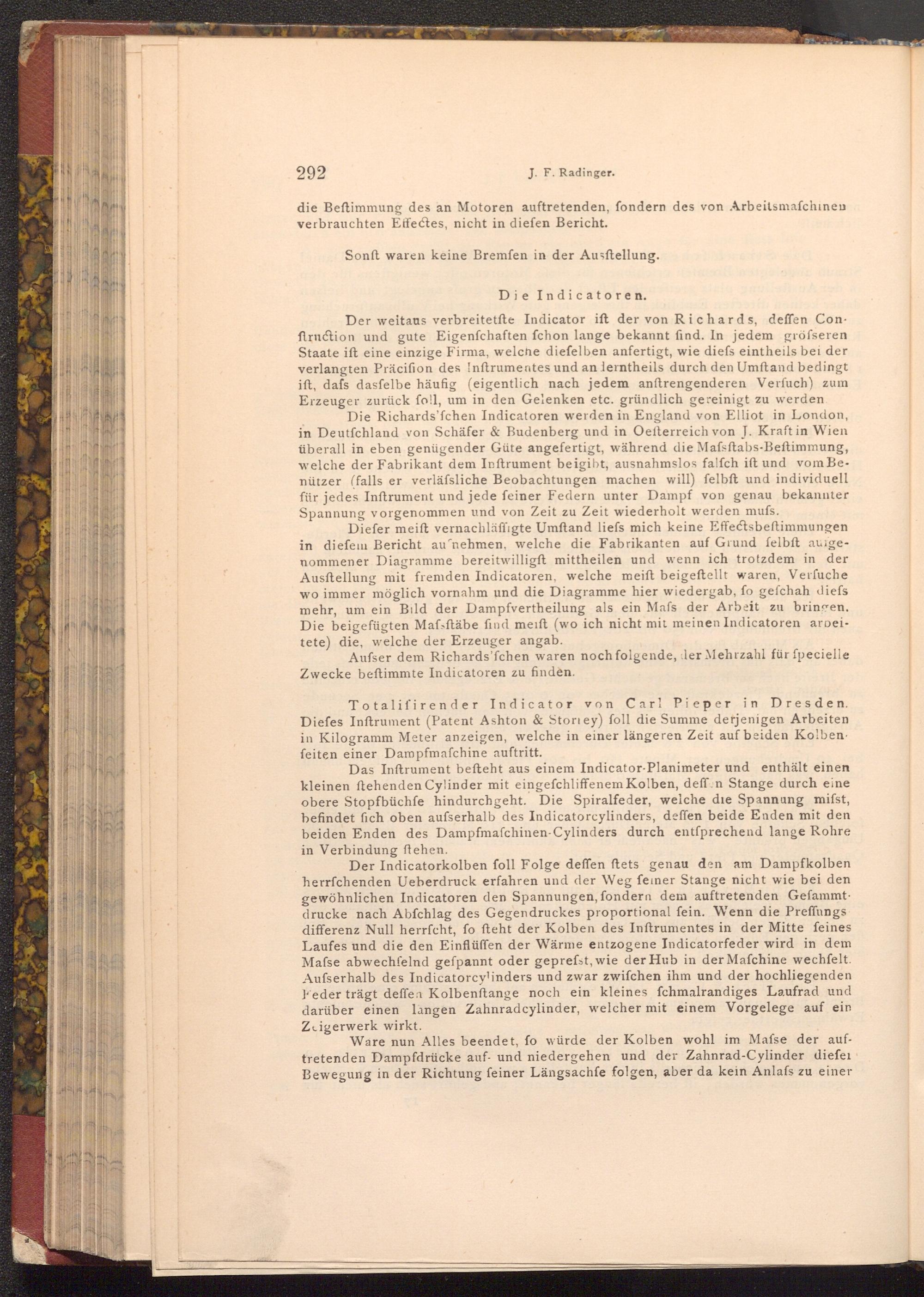

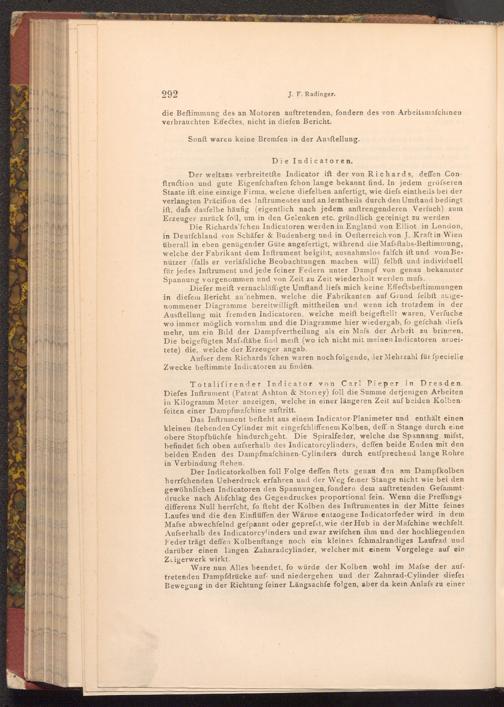

die Beftimmung des an Motoren auftretenden, fondern des von Arbeitsmaschinen verbrauchten Effectes, nicht in diefen Bericht.
Sonft waren keine Bremfen in der Ausftellung.
Die Indicatoren.
Der weitaus verbreitetfte Indicator ift der von Richards, deffen Conftruction und gute Eigenfchaften fchon lange bekannt find. In jedem gröfseren Staate ift eine einzige Firma, welche diefelben anfertigt, wie diefs eintheils bei der verlangten Präcifion des Inftrumentes und an lerntheils durch den Umftand bedingt ift, dafs dasfelbe häufig( eigentlich nach jedem anftrengenderen Verfuch) zum Erzeuger zurück foll, um in den Gelenken etc. gründlich gereinigt zu werden.
Die Richards'fchen Indicatoren werden in England von Elliot in London, in Deutfchland von Schäfer& Budenberg und in Oefterreich von J. Kraft in Wien überall in eben genügender Güte angefertigt, während die Mafsftabs- Beftimmung, welche der Fabrikant dem Inftrument beigibt, ausnahmslos falfch ift und vom Benützer( falls er verlässliche Beobachtungen machen will) felbft und individuell für jedes Inftrument und jede feiner Federn unter Dampf von genau bekannter Spannung vorgenommen und von Zeit zu Zeit wiederholt werden mufs.
Diefer meift vernachläffigte Umftand liefs mich keine Effects beftimmungen in diefem Bericht aufnehmen, welche die Fabrikanten auf Grund felbft auigenommener Diagramme bereitwilligft mittheilen und wenn ich trotzdem in der Ausstellung mit fremden Indicatoren, welche meift beigeftellt waren, Verfuche wo immer möglich vornahm und die Diagramme hier wiedergab, fo gefchah diefs mehr, um ein Bild der Dampfvertheilung als ein Mafs der Arbeit zu bringen. Die beigefügten Mafsftäbe find meift( wo ich nicht mit meinen Indicatoren arbeitete) die, welche der Erzeuger angab.
Aufser dem Richards'fchen waren noch folgende, der Mehrzahl für fpecielle Zwecke beftimmte Indicatoren zu finden.
Totalifirender Indicator von Carl Pieper in Dresden. Diefes Inftrument( Patent Ashton& Storiey) foll die Summe derjenigen Arbeiten in Kilogramm Meter anzeigen, welche in einer längeren Zeit auf beiden Kolben feiten einer Dampfmafchine auftritt.
Das Inftrument befteht aus einem Indicator- Planimeter und enthält einen kleinen ftehenden Cylinder mit eingefchliffenem Kolben, deffen Stange durch eine obere Stopfbüchfe hindurchgeht. Die Spiralfeder, welche die Spannung mifst, befindet fich oben aufserhalb des Indicatorcylinders, deffen beide Enden mit den beiden Enden des Dampfmaschinen- Cylinders durch entſprechend lange Rohre in Verbindung stehen.
Der Indicatorkolben foll Folge deffen ftets genau den am Dampfkolben herrfchenden Ueberdruck erfahren und der Weg feiner Stange nicht wie bei den gewöhnlichen Indicatoren den Spannungen, fondern dem auftretenden Gefammt. drucke nach Abfchlag des Gegendruckes proportional fein. Wenn die Preffungs differenz Null herrfcht, fo fteht der Kolben des Inftrumentes in der Mitte feines Laufes und die den Einflüffen der Wärme entzogene Indicatorfe der wird in dem Mafse abwechſelnd gefpannt oder geprefst, wie der Hub in der Mafchine wechfelt. Aufserhalb des Indicatorcylinders und zwar zwifchen ihm und der hochliegenden Feder trägt deffen Kolbenstange noch ein kleines fchmalrandiges Laufrad und darüber einen langen Zahnradcylinder, welcher mit einem Vorgelege auf ein Zeigerwerk wirkt.
Ware nun Alles beendet, fo würde der Kolben wohl im Mafse der auftretenden Dampfdrücke auf- und niedergehen und der Zahnrad- Cylinder diefei Bewegung in der Richtung feiner Längsachfe folgen, aber da kein Anlafs zu einer
