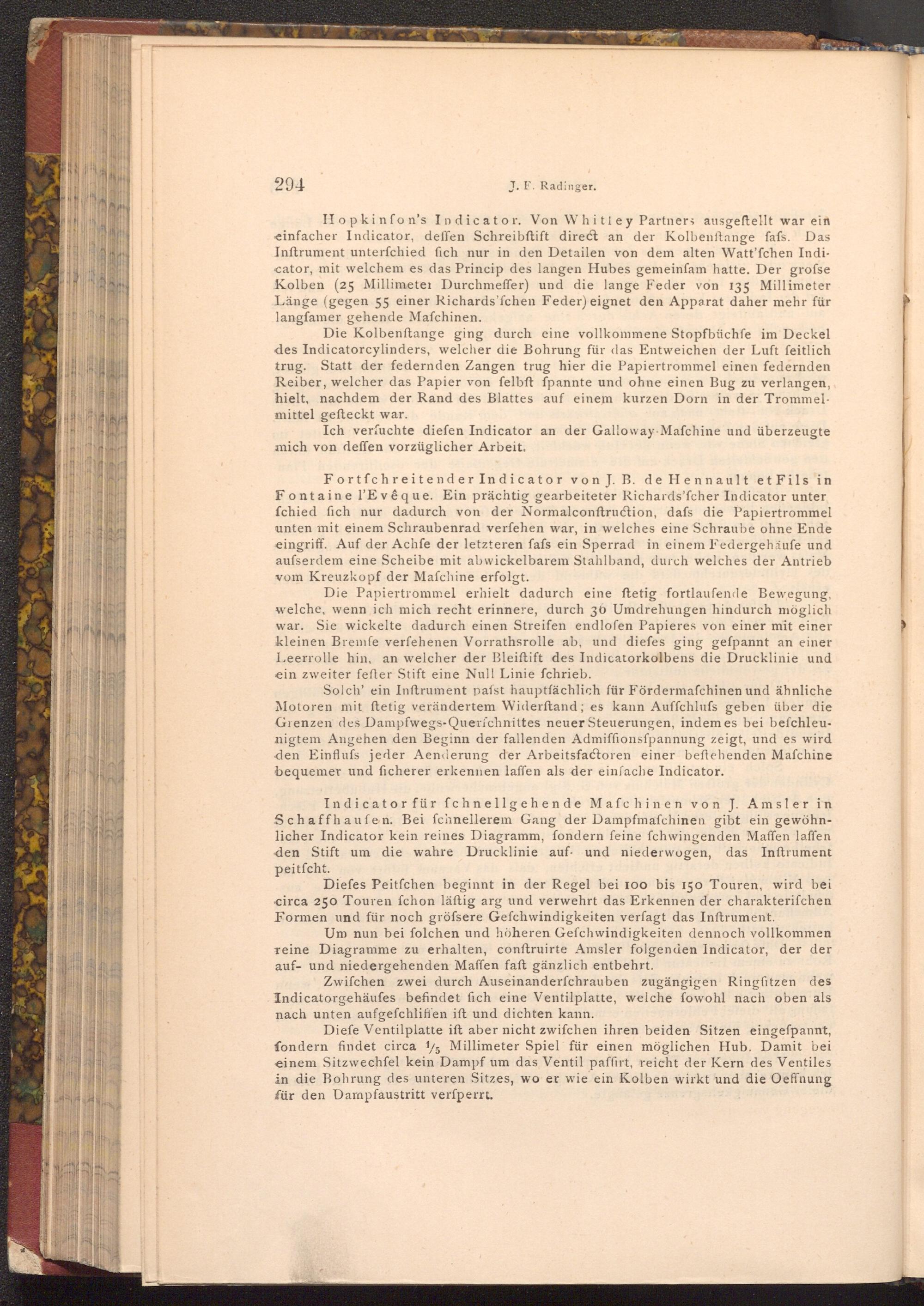

J. F. Radinger.

Hopkinfon's Indicator. Von Whitley Partners ausgeftellt war ein einfacher Indicator, deffen Schreibftift direct an der Kolbenftange fafs. Das Inftrument unterfchied fich nur in den Detailen von dem alten Watt'fchen Indi­cator, mit welchem es das Princip des langen Hubes gemeinſam hatte. Der grofse Kolben( 25 Millimeter Durchmeffer) und die lange Feder von 135 Millimeter Länge( gegen 55 einer Richards'fchen Feder) eignet den Apparat daher mehr für langfamer gehende Mafchinen.

Die Kolbenstange ging durch eine vollkommene Stopfbüchse im Deckel des Indicatorcylinders, welcher die Bohrung für das Entweichen der Luft feitlich trug. Statt der federnden Zangen trug hier die Papiertrommel einen federnden Reiber, welcher das Papier von felbft fpannte und ohne einen Bug zu verlangen, hielt, nachdem der Rand des Blattes auf einem kurzen Dorn in der Trommel­mittel gefteckt war.

Ich verfuchte diefen Indicator an der Galloway Mafchine und überzeugte mich von deffen vorzüglicher Arbeit.

Fortfchreitender Indicator von J. B. de Hennault et Fils in Fontaine l'Evêque. Ein prächtig gearbeiteter Richards'fcher Indicator unter fchied fich nur dadurch von der Normalconftruction, dafs die Papiertrommel unten mit einem Schraubenrad verfehen war, in welches eine Schraube ohne Ende eingriff. Auf der Achfe der letzteren fafs ein Sperrad in einem Federgehäuse und aufserdem eine Scheibe mit abwickelbarem Stahlband, durch welches der Antrieb vom Kreuzkopf der Mafchine erfolgt.

Die Papiertrommel erhielt dadurch eine ftetig fortlaufende Bewegung, welche, wenn ich mich recht erinnere, durch 36 Umdrehungen hindurch möglich war. Sie wickelte dadurch einen Streifen endlofen Papieres von einer mit einer kleinen Bremfe verfehenen Vorrathsrolle ab, und diefes ging gefpannt an einer Leerrolle hin, an welcher der Bleiftift des Indicatorkolbens die Drucklinie und ein zweiter fefter Stift eine Null Linie fchrieb.

Solch' ein Inftrument pafst hauptfächlich für Fördermafchinen und ähnliche Motoren mit ftetig verändertem Widerftand; es kann Auffchlufs geben über die Grenzen des Dampfwegs- Querfchnittes neuer Steuerungen, indem es bei befchleu­nigtem Angehen den Beginn der fallenden Admiffionsfpannung zeigt, und es wird den Einfluss jeder Aenderung der Arbeitsfactoren einer beftehenden Maſchine bequemer und ficherer erkennen laffen als der einfache Indicator.

Indicator für fchnell gehende Mafchinen von J. Amsler in Schaffhaufen. Bei fchnellerem Gang der Dampfmafchinen gibt ein gewöhn­licher Indicator kein reines Diagramm, fondern feine fchwingenden Maffen laffen den Stift um die wahre Drucklinie auf und niederwogen, das Inftrument peitfcht.

Diefes Peitfchen beginnt in der Regel bei 100 bis 150 Touren, wird bei circa 250 Touren fchon läftig arg und verwehrt das Erkennen der charakteriſchen Formen und für noch grössere Gefchwindigkeiten verfagt das Inftrument.

Um nun bei folchen und höheren Gefchwindigkeiten dennoch vollkommen reine Diagramme zu erhalten, conftruirte Amsler folgenden Indicator, der der auf- und niedergehenden Maffen faft gänzlich entbehrt.

Zwifchen zwei durch Auseinanderfchrauben zugängigen Ringfitzen des Indicatorgehäufes befindet fich eine Ventilplatte, welche fowohl nach oben als nach unten aufgefchliffen ift und dichten kann.

Diefe Ventilplatte ift aber nicht zwifchen ihren beiden Sitzen eingespannt, fondern findet circa 5 Millimeter Spiel für einen möglichen Hub. Damit bei einem Sitzwechfel kein Dampf um das Ventil paffirt, reicht der Kern des Ventiles in die Bohrung des unteren Sitzes, wo er wie ein Kolben wirkt und die Oeffnung für den Dampfaustritt verfperrt.
