Centimeter 100

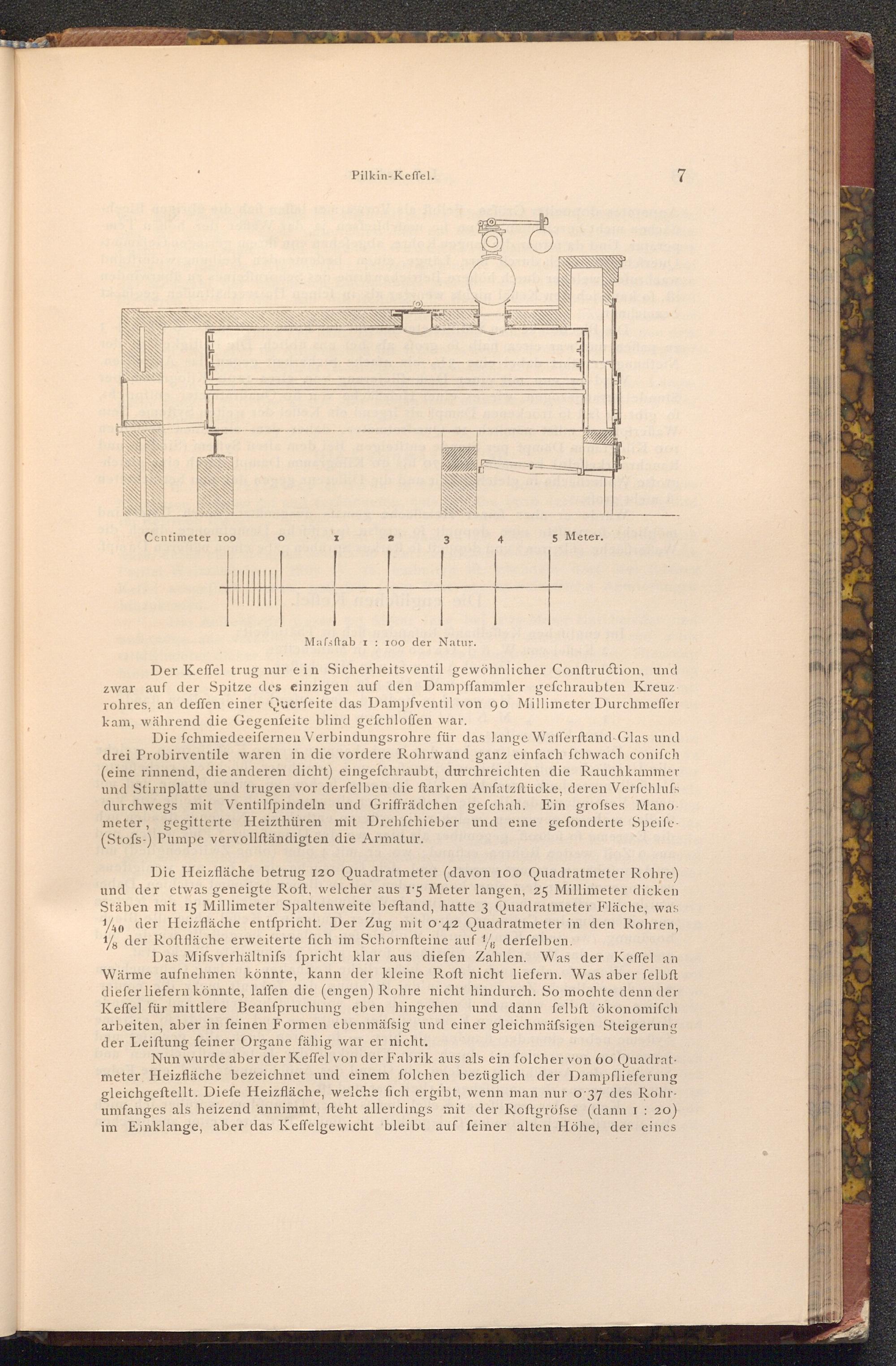

Pilkin- Keffel.
7
☐
3
4
5 Meter.
Mafsftab 1: 100 der Natur.
Der Keffel trug nur ein Sicherheitsventil gewöhnlicher Conftruction, und zwar auf der Spitze des einzigen auf den Dampffammler gefchraubten Kreuz rohres, an deffen einer Querfeite das Dampfventil von 90 Millimeter Durchmeffer kam, während die Gegenfeite blind gefchloffen war.
Die fchmiedeeifernen Verbindungsrohre für das lange Wafferftand Glas und drei Probirventile waren in die vordere Rohrwand ganz einfach fchwach conifch ( eine rinnend, die anderen dicht) eingefchraubt, durchreichten die Rauchkammer und Stirnplatte und trugen vor derfelben die ftarken Anfatzftücke, deren Verfchluſs durchwegs mit Ventilfpindeln und Griffrädchen gefchah. Ein grofses Manometer, gegitterte Heizthüren mit Drehfchieber und eine gefonderte Speife( Stofs-) Pumpe vervollſtändigten die Armatur.
Die Heizfläche betrug 120 Quadratmeter( davon 100 Quadratmeter Rohre) und der etwas geneigte Roft, welcher aus 15 Meter langen, 25 Millimeter dicken Stäben mit 15 Millimeter Spaltenweite beftand, hatte 3 Quadratmeter Fläche, was 140 der Heizfläche entſpricht. Der Zug mit o 42 Quadratmeter in den Rohren, 1/8 der Roftfläche erweiterte fich im Schornfteine auf derfelben.
Das Mifsverhältnifs fpricht klar aus diefen Zahlen. Was der Keffel an Wärme aufnehmen könnte, kann der kleine Roft nicht liefern. Was aber felbft diefer liefern könnte, laffen die( engen) Rohre nicht hindurch. So mochte denn der Keffel für mittlere Beanfpruchung eben hingehen und dann felbft ökonomisch arbeiten, aber in feinen Formen ebenmäfsig und einer gleichmäfsigen Steigerung der Leiftung feiner Organe fähig war er nicht.
Nun wurde aber der Keffel von der Fabrik aus als ein folcher von 60 Quadrat meter Heizfläche bezeichnet und einem folchen bezüglich der Dampflieferung gleichgeftellt. Diefe Heizfläche, welche fich ergibt, wenn man nur o 37 des Rohrumfanges als heizend annimmt, ſteht allerdings mit der Roftgröfse( dann I: 20) im Einklange, aber das Keffelgewicht bleibt auf feiner alten Höhe, der eines
