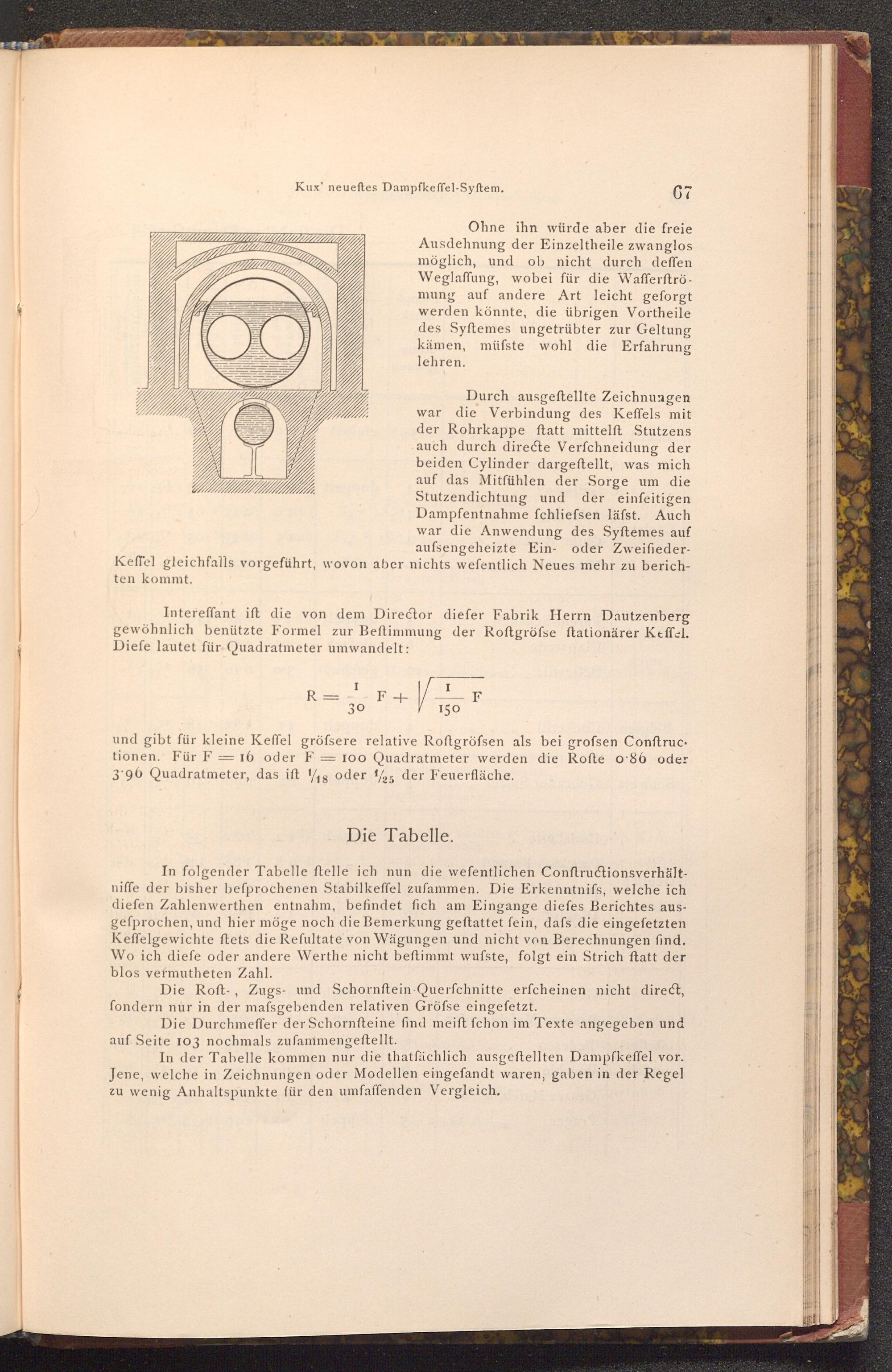

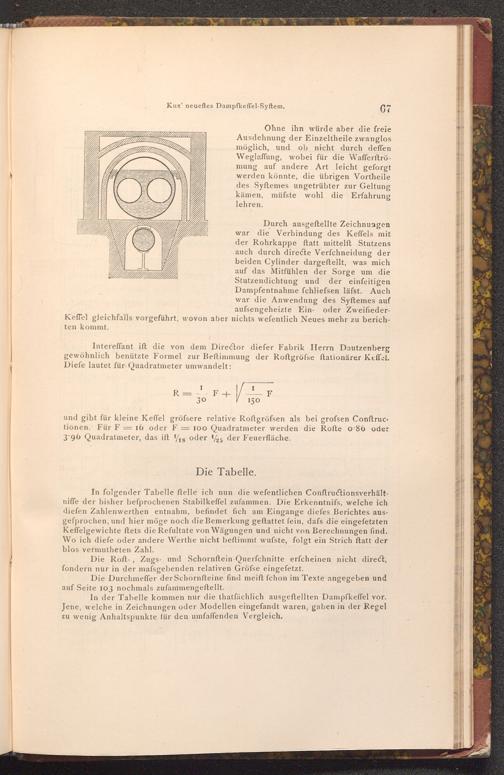

Kux' neueftes Dampfkeffel- Syftem.

67

Ohne ihn würde aber die freie Ausdehnung der Einzeltheile zwanglos möglich, und ob nicht durch deffen Weglaffung, wobei für die Wafferftrö­mung auf andere Art leicht geforgt werden könnte, die übrigen Vortheile des Syftemes ungetrübter zur Geltung kämen, müfste wohl die Erfahrung lehren.

Durch ausgeftellte Zeichnungen war die Verbindung des Keffels mit der Rohrkappe ftatt mittelft Stutzens auch durch directe Verfchneidung der beiden Cylinder dargestellt, was mich auf das Mitfühlen der Sorge um die Stutzendichtung und der einfeitigen Dampfentnahme fchliefsen läfst. Auch war die Anwendung des Syftemes auf aufsengeheizte Ein- oder Zweifieder­Keffel gleichfalls vorgeführt, wovon aber nichts wefentlich Neues mehr zu berich­

ten kommt.

Intereffant ift die von dem Director diefer Fabrik Herrn Dautzenberg gewöhnlich benützte Formel zur Beftimmung der Roftgröfse ftationärer Keffel. Diefe lautet für Quadratmeter umwandelt:

I

I

R=

-

F+

F

30

150

und gibt für kleine Keffel gröfsere relative Roftgröfsen als bei grofsen Conftruc. tionen. Für F16 oder F= 100 Quadratmeter werden die Rofte 0.86 oder 3.96 Quadratmeter, das ift 18 oder 25 der Feuerfläche.

Die Tabelle.

In folgender Tabelle ftelle ich nun die wefentlichen Conftructionsverhält­niffe der bisher befprochenen Stabilkeffel zufammen. Die Erkenntnifs, welche ich diefen Zahlenwerthen entnahm, befindet fich am Eingange diefes Berichtes aus­gefprochen, und hier möge noch die Bemerkung geftattet fein, dafs die eingefetzten Keffelgewichte ftets die Refultate von Wägungen und nicht von Berechnungen find. Wo ich diefe oder andere Werthe nicht beftimmt wufste, folgt ein Strich ſtatt der blos vermutheten Zahl.

Die Roft, Zugs- und Schornftein Querfchnitte erfcheinen nicht direct, fondern nur in der mafsgebenden relativen Gröfse eingefetzt.

Die Durchmeffer der Schornfteine find meift fchon im Texte angegeben und

auf Seite 103 nochmals zufammengeftellt.

In der Tabelle kommen nur die thatfächlich ausgeftellten Dampfkeffel vor. Jene, welche in Zeichnungen oder Modellen eingefandt waren, gaben in der Regel zu wenig Anhaltspunkte für den umfaffenden Vergleich.
