Schmiervorrichtungen.

27

Becher ragt und in welches ein Draht gefteckt ift, der fortwährend das Oel tropfenweife abgibt und nachfaugt.

Diefe Apparate waren am häufigften in der öfterreichifchen Abtheilung zu finden in den übrigen beinahe gar nicht. Es ift diefs wohl dem unten bemerk­ten Umftande zuzufchreiben; wir fanden fogar im Laufe der Ausftellung beffere und neuere Apparate durch folche ausgewechfelt.

II. Schmiervorrichtungen für die im Dampfe fich bewegenden Mafchinentheile.

Die Grundprincipien diefer in diefe Claffe gehörenden Apparate find der Hauptfache nach die, welche continuirlich ein beſtimmtes Quantum Oel abgeben, und jene, welche diefs nur dann thun, wenn die bewegenden Theile( Dampf­kolben, Schieber etc.) ohne Dampf arbeiten.( Bei den Locomotiven: Einlaufen in die Station, ftarkes Gefälle etc. Bei Fördermafchinen, Dampfkrahnen, beim Herablaffen der Laften durch die Bremfe etc.) Endlich diefe, welche in beliebi­gen Zeitintervallen eine unbeftimmte Menge Oel abgeben( einfache und doppelte Schmierhähne).

A. Apparate mit continuirlicher Oelabgabe.

Die in diefe Kategorie gehörigen Schmiervorrichtungen waren natur­gemäfs am ftärksten vertreten, fo zwar, dafs alle übrigen, nicht diefes Princip befolgenden Apparate als Ausnahmen erfchienen. Naturgemäfs, weil die neuere Anficht: dafs eine fortwährend gleichmäfsige, geringe Oelzuführung beffer und ficherer fei, als die in Zeitintervallen abgegebene gröfsere Oelmenge, anfängt fich Bahn zu brechen und principiell auch factifch angewendet wird. Dafs diefes alle einfachen und doppelten Schmierhähne verbannende Princip trotzdem fehr langfam feine Bahn bricht, geht daraus hervor, dafs auf der Ausftellung verhältnifsmäfsig eine ganz bedeutende Anzahl von Dampfcylindern mit folchen verfehen war.

Befonders auffallend erfchien diefer Umftand an den Maſchinen der englifchen Abtheilung, wo wir beinahe aus­fchliefslich Doppelhähne bemerkten, jedoch als„ Ausftel­lungsobjecte" beinahe alle bekannten Schmierapparate von befferer und minderer Verwendbarkeit antrafen.

"

The Ashcroft patent Regulating Tallow Cup", von der gleichnamigen amerikaniſchen Firma aus­geftellt und auf einer Mafchine in Thätigkeit.

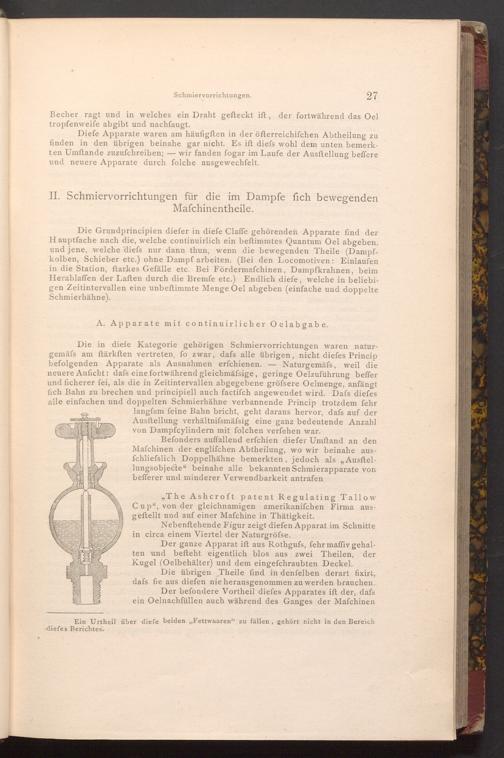

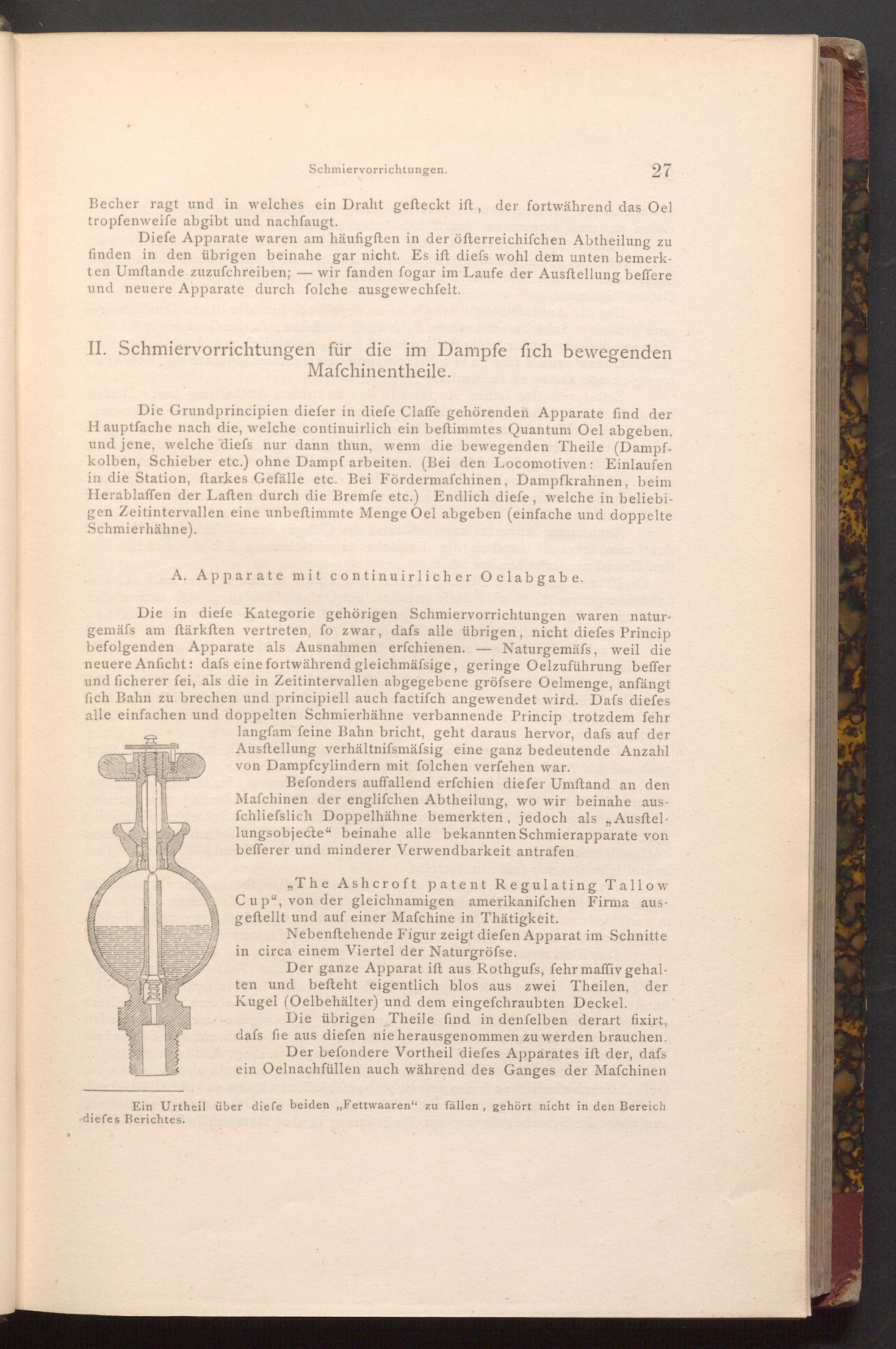

Nebenftehende Figur zeigt diefen Apparat im Schnitte in circa einem Viertel der Naturgrösse.

Der ganze Apparat ift aus Rothgufs, fehr maffiv gehal­ten und befteht eigentlich blos aus zwei Theilen, der Kugel( Oelbehälter) und dem eingefchraubten Deckel.

Die übrigen Theile find in denfelben derart fixirt, dafs fie aus diefen nie herausgenommen zu werden brauchen. Der befondere Vortheil diefes Apparates ift der, dafs ein Oelnachfüllen auch während des Ganges der Mafchinen

Ein Urtheil über diefe beiden ,, Fettwaaren" zu fällen, gehört nicht in den Bereich diefes Berichtes.
