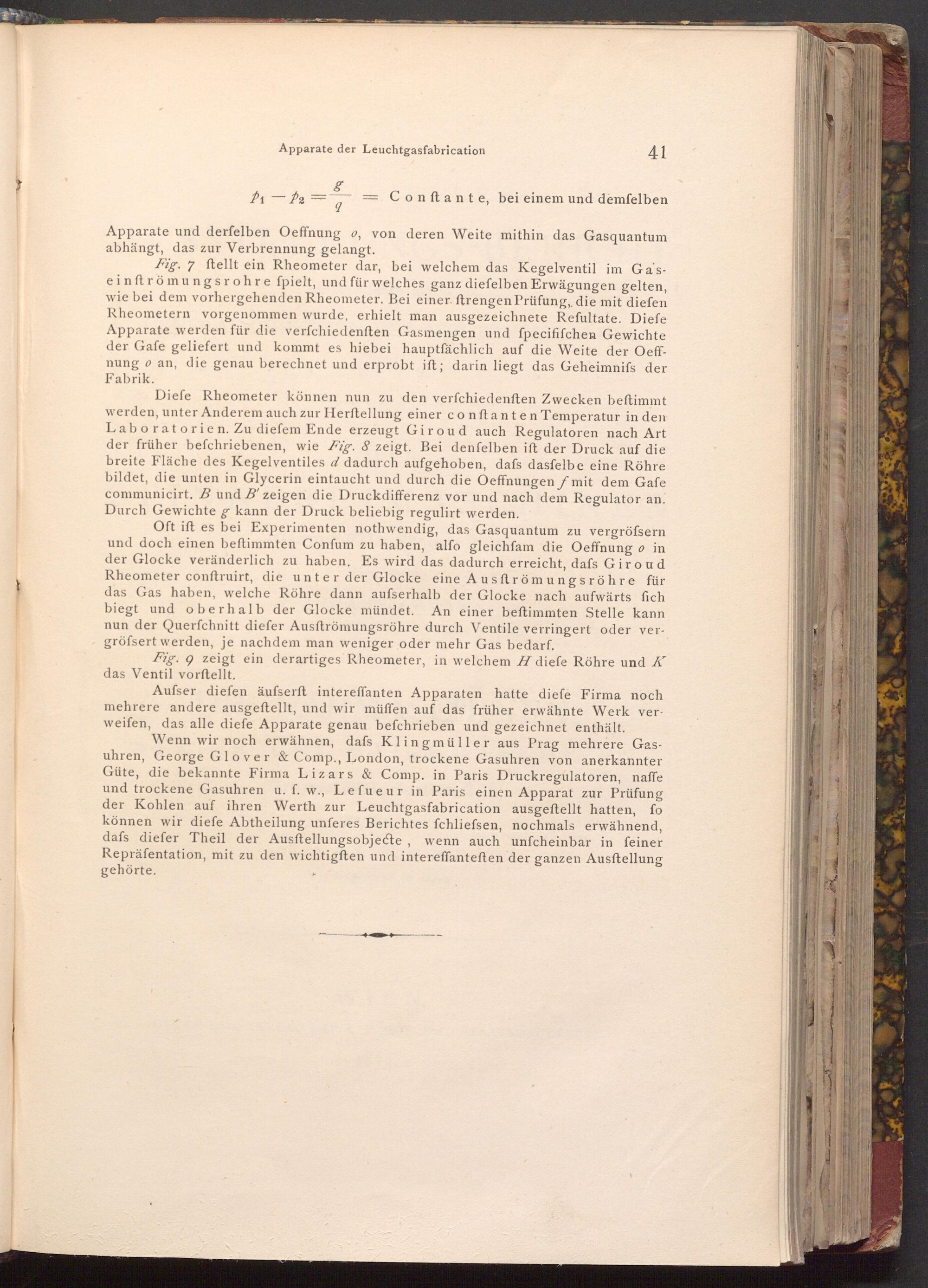

Apparate der Leuchtgasfabrication

P₁- P2=

41

g

=

Conftante, bei einem und demfelben

Apparate und derfelben Oeffnung o, von deren Weite mithin das Gasquantum abhängt, das zur Verbrennung gelangt.

Fig. 7 ftellt ein Rheometer dar, bei welchem das Kegelventil im Ga's­einftrömungsrohre fpielt, und für welches ganz diefelben Erwägungen gelten, wie bei dem vorhergehenden Rheometer. Bei einer ftrengen Prüfung, die mit diefen Rheometern vorgenommen wurde, erhielt man ausgezeichnete Refultate. Diefe Apparate werden für die verfchiedenften Gasmengen und fpecififchen Gewichte der Gafe geliefert und kommt es hiebei hauptfächlich auf die Weite der Oeff­nung o an, die genau berechnet und erprobt ift; darin liegt das Geheimnifs der

Fabrik.

Diefe Rheometer können nun zu den verfchiedenften Zwecken beftimmt werden, unter Anderem auch zur Herftellung einer conftanten Temperatur in den Laboratorien. Zu diefem Ende erzeugt Giroud auch Regulatoren nach Art der früher befchriebenen, wie Fig. 8 zeigt. Bei denfelben ift der Druck auf die breite Fläche des Kegelventiles d dadurch aufgehoben, dafs dasfelbe eine Röhre bildet, die unten in Glycerin eintaucht und durch die Oeffnungen mit dem Gafe communicirt. B und B' zeigen die Druckdifferenz vor und nach dem Regulator an. Durch Gewichte g kann der Druck beliebig regulirt werden.

Oft ift es bei Experimenten nothwendig, das Gasquantum zu vergrössern und doch einen beftimmten Confum zu haben, alfo gleichfam die Oeffnung o in der Glocke veränderlich zu haben. Es wird das dadurch erreicht, dafs Giroud Rheometer conftruirt, die unter der Glocke eine Ausftrömungsröhre für das Gas haben, welche Röhre dann aufserhalb der Glocke nach aufwärts fich biegt und oberhalb der Glocke mündet. An einer beftimmten Stelle kann nun der Querfchnitt diefer Ausftrömungsröhre durch Ventile verringert oder ver­gröfsert werden, je nachdem man weniger oder mehr Gas bedarf.

Fig. 9 zeigt ein derartiges Rheometer, in welchem H diefe Röhre und K das Ventil vorftellt.

Aufser diefen äufserft intereffanten Apparaten hatte diefe Firma noch mehrere andere ausgeftellt, und wir müffen auf das früher erwähnte Werk ver­weifen, das alle diefe Apparate genau befchrieben und gezeichnet enthält.

Wenn wir noch erwähnen, dafs Klingmüller aus Prag mehrere Gas­uhren, George Glover& Comp., London, trockene Gasuhren von anerkannter Güte, die bekannte Firma Lizars& Comp. in Paris Druckregulatoren, naffe und trockene Gasuhren u. f. w., Lefueur in Paris einen Apparat zur Prüfung der Kohlen auf ihren Werth zur Leuchtgasfabrication ausgeftellt hatten, fo können wir diefe Abtheilung unferes Berichtes fchliefsen, nochmals erwähnend, dafs diefer Theil der Ausftellungsobjecte, wenn auch unfcheinbar in feiner Repräsentation, mit zu den wichtigften und intereffanteften der ganzen Ausstellung gehörte.
