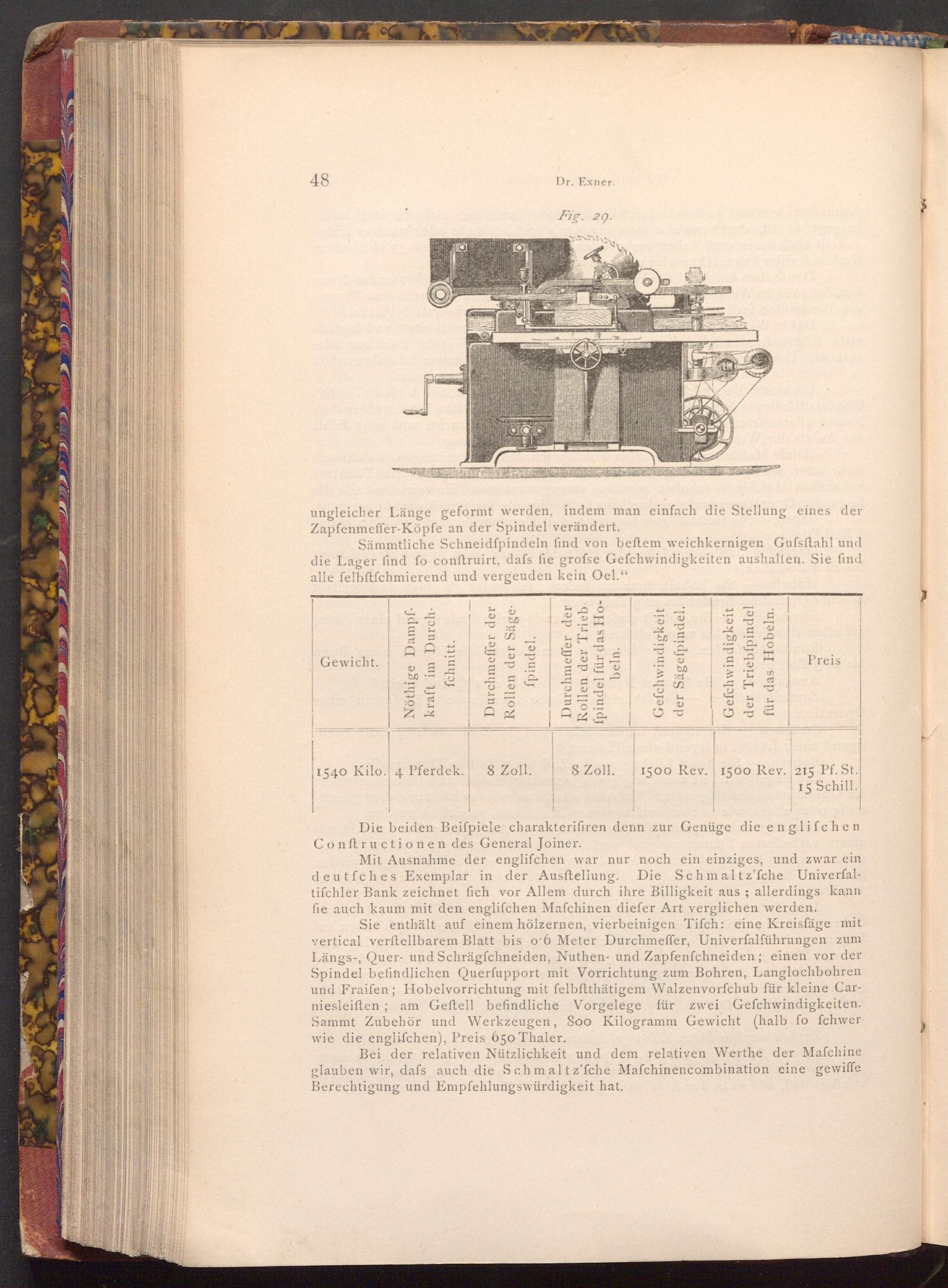

Fig. 29.
ungleicher Länge geformt werden, indem man einfach die Stellung eines der Zapfenmeffer- Köpfe an der Spindel verändert.
Sämmtliche Schneidfpindeln find von beftem weichkernigen Gufsftahl und die Lager find fo conftruirt, dafs fie grofse Gefchwindigkeiten aushalten. Sie find alle felbftfchmierend und vergeuden kein Oel."
Gewicht.
Nöthige Dampf
kraft im Durchfchnitt.
Durchmeffer der
Rollen der Sägefpindel.
Durchmeffer der Rollen der Trieb. fpindel für das Hobeln.
Gefchwindigkeit
der Sägefpindel.
Gefchwindigkeit
der
Triebfpindel für das Hobeln.
Preis
1540 Kilo. 4 Pferdek. 8 Zoll.
8 Zoll.
1500 Rev. 1500 Rev. 215 Pf. St.
15 Schill.
Die beiden Beiſpiele charakterifiren denn zur Genüge die englifchen Conftructionen des General Joiner.
Mit Ausnahme der englifchen war nur noch ein einziges, und zwar ein deutfches Exemplar in der Ausftellung. Die Schmaltz'fche Univerfaltifchler Bank zeichnet fich vor Allem durch ihre Billigkeit aus; allerdings kann fie auch kaum mit den englifchen Mafchinen diefer Art verglichen werden.
Sie enthält auf einem hölzernen, vierbeinigen Tifch: eine Kreisfäge mit vertical verftellbarem Blatt bis o 6 Meter Durchmeffer, Univerfalführungen zum Längs-, Quer- und Schrägfchneiden, Nuthen- und Zapfenfchneiden; einen vor der Spindel befindlichen Querfupport mit Vorrichtung zum Bohren, Langlochbohren und Fraifen; Hobelvorrichtung mit felbftthätigem Walzenvorfchub für kleine Carniesleiften; am Geftell befindliche Vorgelege für zwei Gefchwindigkeiten. Sammt Zubehör und Werkzeugen, 800 Kilogramm Gewicht( halb fo fchwer wie die englifchen), Preis 650 Thaler.
Bei der relativen Nützlichkeit und dem relativen Werthe der Mafchine glauben wir, dafs auch die Schmaltz'fche Mafchinencombination eine gewiffe Berechtigung und Empfehlungswürdigkeit hat.
