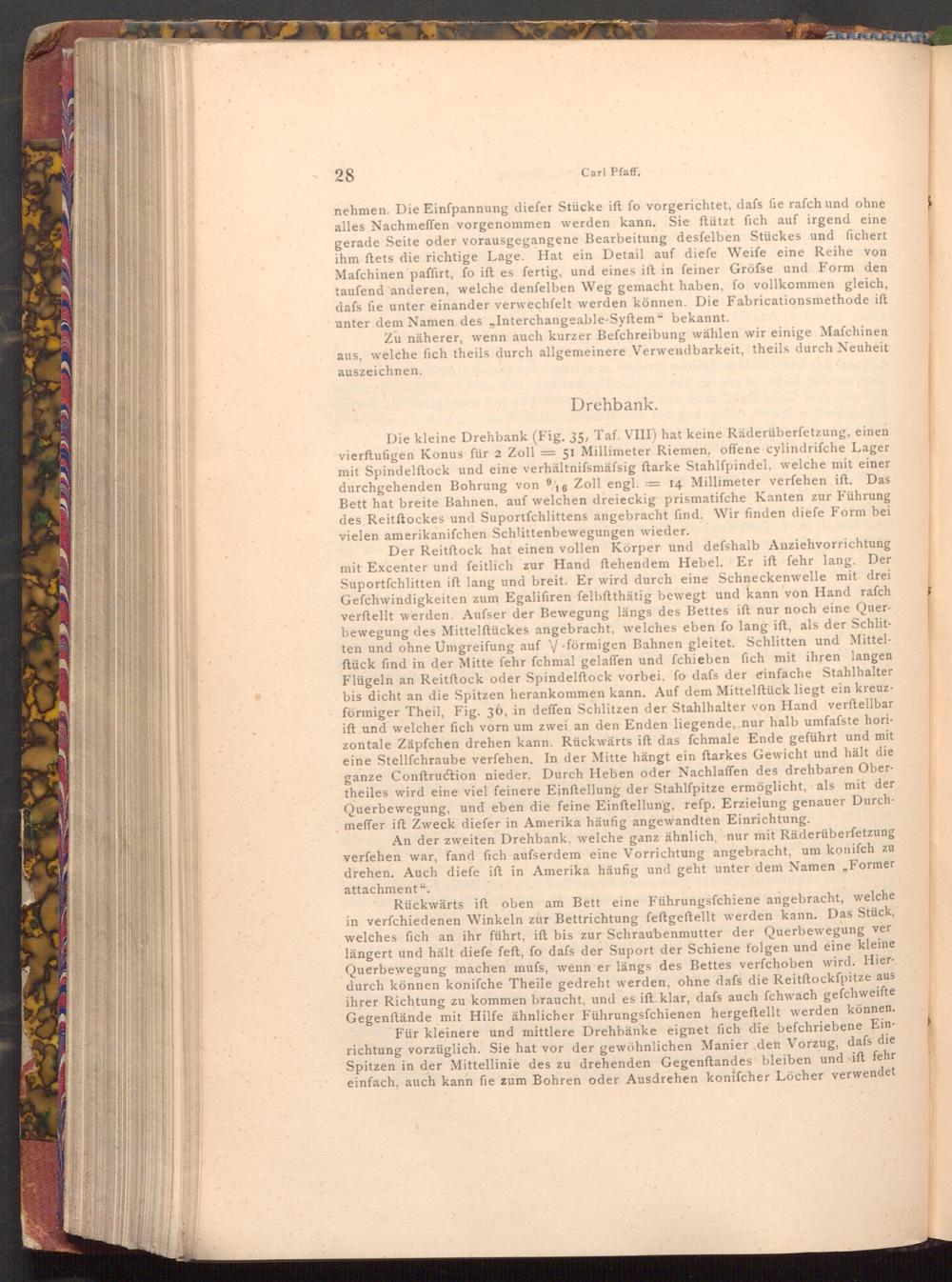

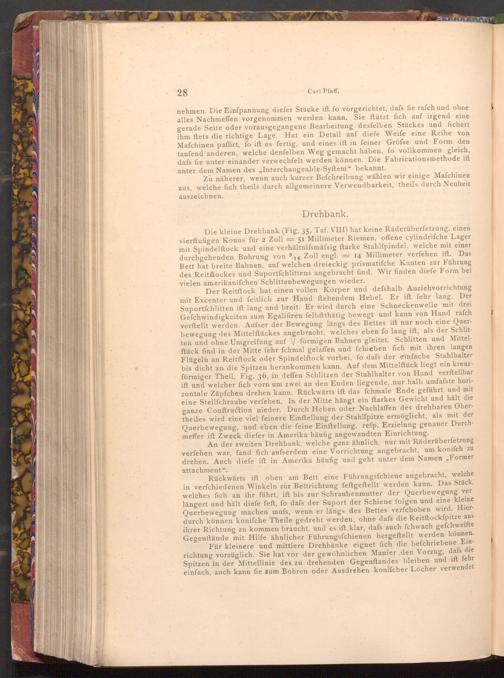

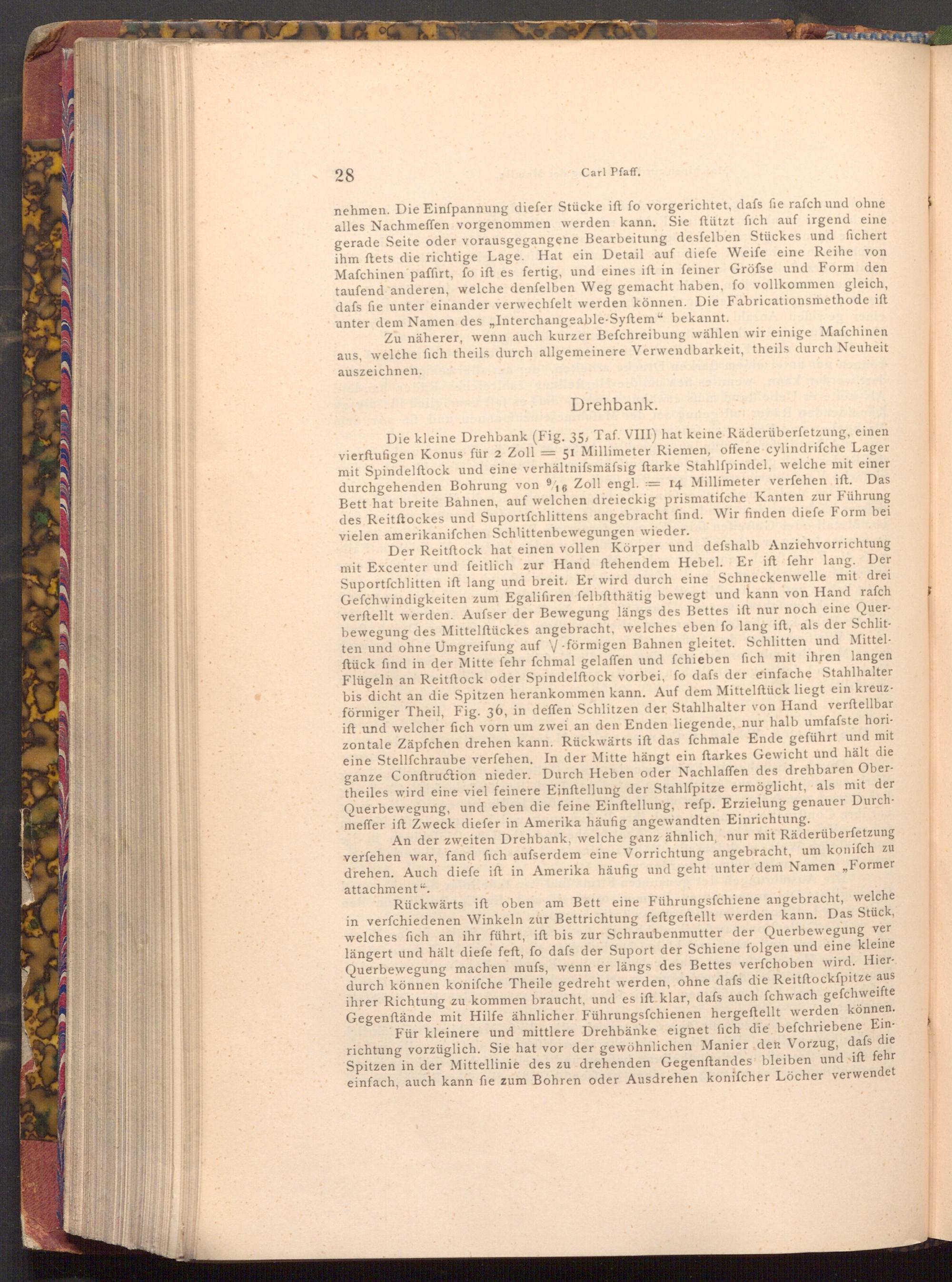

28

Carl Pfaff.

nehmen. Die Einfpannung diefer Stücke ift fo vorgerichtet, dafs fie rafch und ohne alles Nachmeffen vorgenommen werden kann. Sie ftützt fich auf irgend eine gerade Seite oder vorausgegangene Bearbeitung desfelben Stückes und fichert ihm ftets die richtige Lage. Hat ein Detail auf diefe Weife eine Reihe von Mafchinen paffirt, fo ift es fertig, und eines ift in feiner Gröfse und Form den taufend anderen, welche denfelben Weg gemacht haben, fo vollkommen gleich, dafs fie unter einander verwechfelt werden können. Die Fabricationsmethode ift unter dem Namen des„ Interchangeable- Syftem" bekannt.

Zu näherer, wenn auch kurzer Befchreibung wählen wir einige Maſchinen aus, welche fich theils durch allgemeinere Verwendbarkeit, theils durch Neuheit auszeichnen.

Drehbank.

Die kleine Drehbank( Fig. 35, Taf. VIII) hat keine Räderüberfetzung, einen vierftufigen Konus für 2 Zoll= 51 Millimeter Riemen, offene cylindrifche Lager mit Spindelftock und eine verhältnifsmäfsig ftarke Stahlfpindel, welche mit einer durchgehenden Bohrung von 9/16 Zoll engl. 14 Millimeter verfehen ift. Das Bett hat breite Bahnen, auf welchen dreieckig prismatifche Kanten zur Führung des Reitftockes und Suportfchlittens angebracht find. Wir finden diefe Form bei vielen amerikanifchen Schlittenbewegungen wieder.

Der Reitftock hat einen vollen Körper und defshalb Anziehvorrichtung mit Excenter und feitlich zur Hand ftehendem Hebel. Er ift fehr lang. Der Suportfchlitten ift lang und breit. Er wird durch eine Schneckenwelle mit drei Gefchwindigkeiten zum Egalifiren felbftthätig bewegt und kann von Hand rafch verftellt werden. Aufser der Bewegung längs des Bettes ift nur noch eine Quer­bewegung des Mittelftückes angebracht, welches eben fo lang ift, als der Schlit­ten und ohne Umgreifung auf V- förmigen Bahnen gleitet. Schlitten und Mittel­ftück find in der Mitte fehr fchmal gelaffen und fchieben fich mit ihren langen Flügeln an Reitftock oder Spindelftock vorbei, fo dafs der einfache Stahlhalter bis dicht an die Spitzen herankommen kann. Auf dem Mittelftück liegt ein kreuz­förmiger Theil, Fig. 36, in deffen Schlitzen der Stahlhalter von Hand verftellbar ift und welcher fich vorn um zwei an den Enden liegende, nur halb umfafste hori­zontale Zäpfchen drehen kann. Rückwärts ift das fchmale Ende geführt und mit eine Stellfchraube verfehen. In der Mitte hängt ein ftarkes Gewicht und hält die ganze Conftruction nieder. Durch Heben oder Nachlaffen des drehbaren Ober­theiles wird eine viel feinere Einftellung der Stahlfpitze ermöglicht, als mit der Querbewegung, und eben die feine Einftellung, refp. Erzielung genauer Durch­meffer ift Zweck diefer in Amerika häufig angewandten Einrichtung.

An der zweiten Drehbank, welche ganz ähnlich, nur mit Räderüberfetzung verfehen war, fand fich aufserdem eine Vorrichtung angebracht, um konifch zu drehen. Auch diefe ift in Amerika häufig und geht unter dem Namen„ Former attachment".

Rückwärts ift oben am Bett eine Führungsfchiene angebracht, welche in verfchiedenen Winkeln zur Bettrichtung feftgeftellt werden kann. Das Stück, welches fich an ihr führt, ift bis zur Schraubenmutter der Querbewegung ver längert und hält diefe feft, fo dafs der Suport der Schiene folgen und eine kleine Querbewegung machen mufs, wenn er längs des Bettes verfchoben wird. Hier. durch können konifche Theile gedreht werden, ohne dafs die Reitftockfpitze aus ihrer Richtung zu kommen braucht, und es ift klar, dafs auch fchwach gefchweifte Gegenstände mit Hilfe ähnlicher Führungsfchienen hergeftellt werden können. Für kleinere und mittlere Drehbänke eignet fich die befchriebene Ein­richtung vorzüglich. Sie hat vor der gewöhnlichen Manier den Vorzug, dafs die Spitzen in der Mittellinie des zu drehenden Gegenftandes bleiben und ift fehr einfach, auch kann fie zum Bohren oder Ausdrehen konifcher Löcher verwendet
