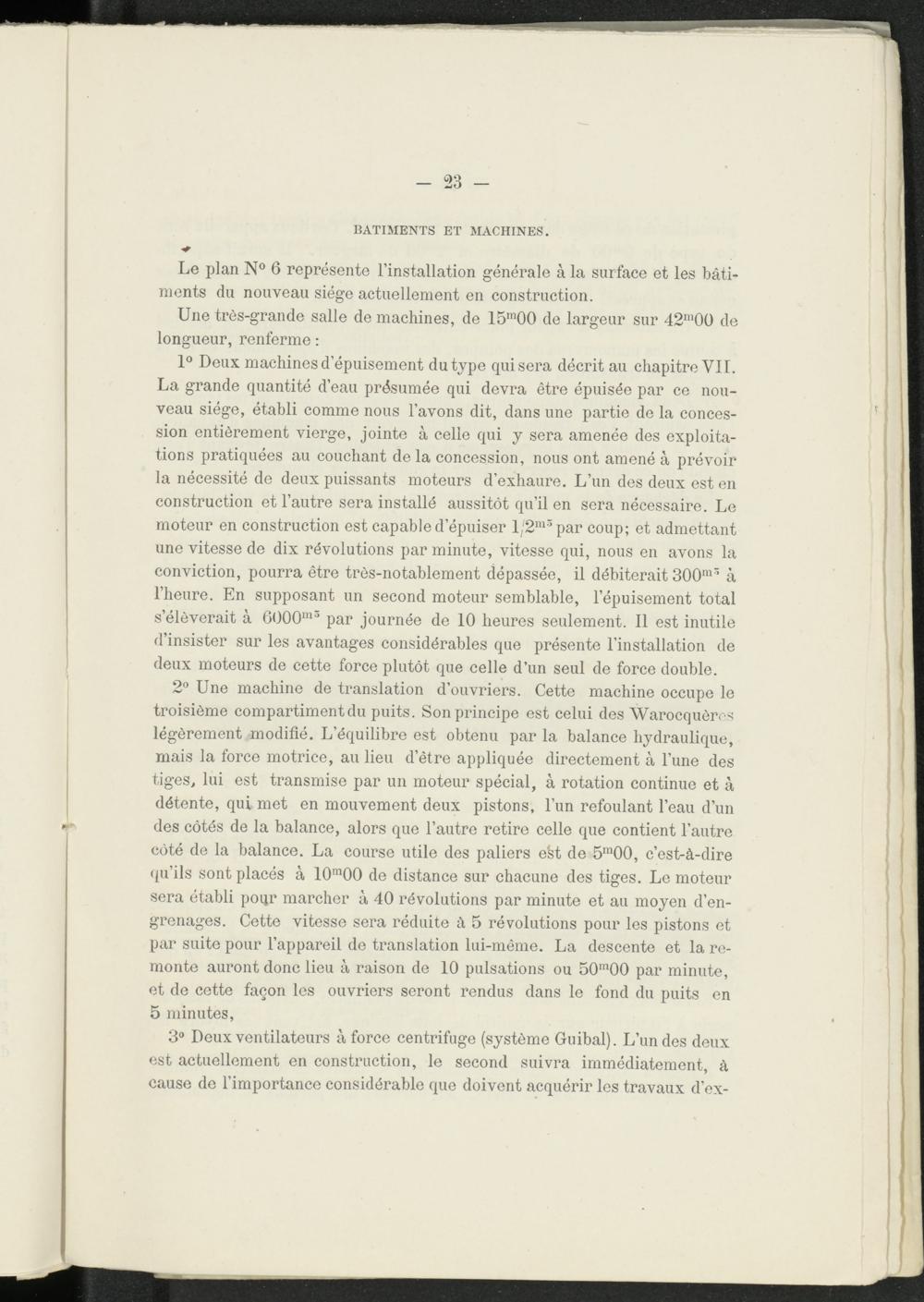

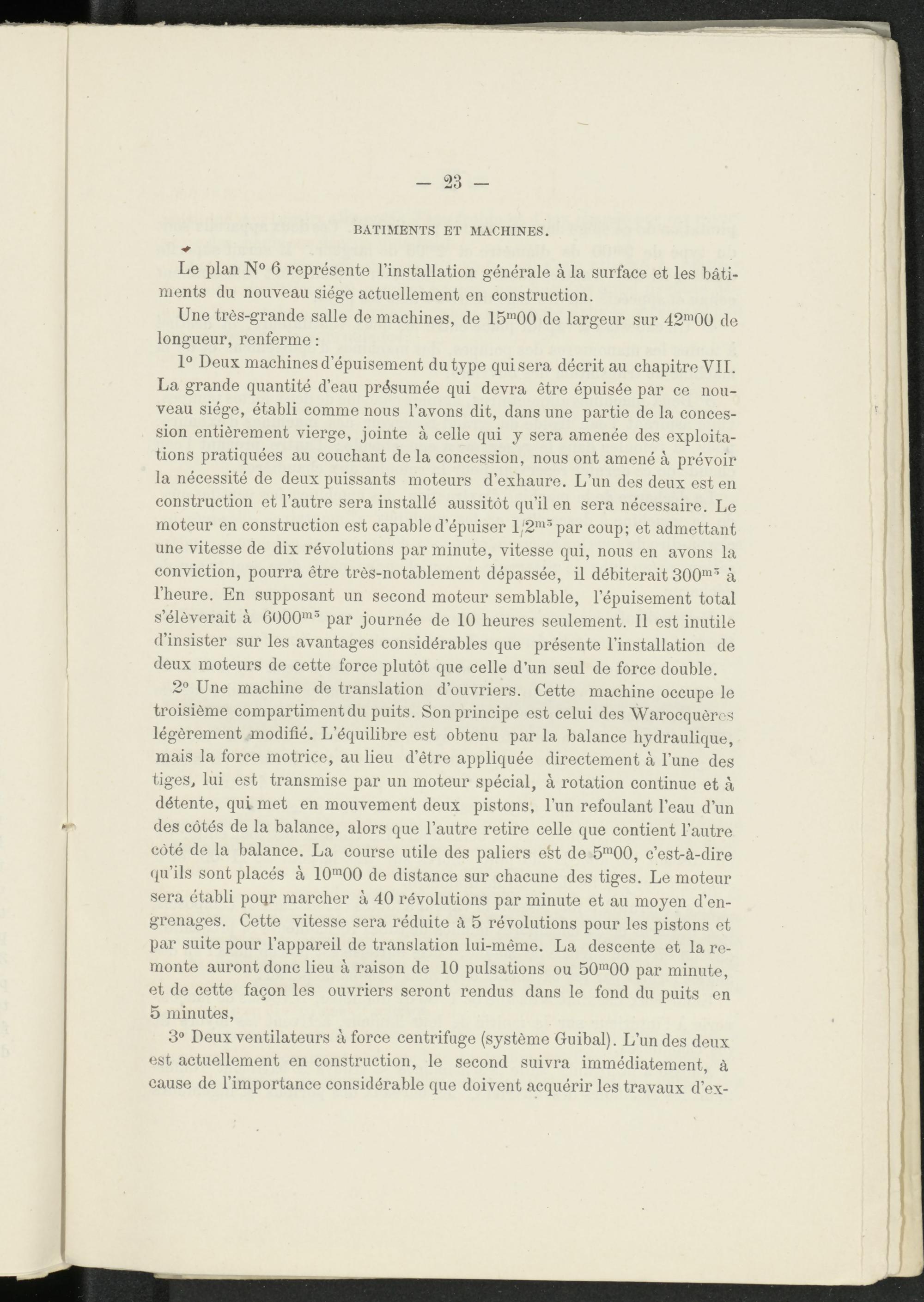

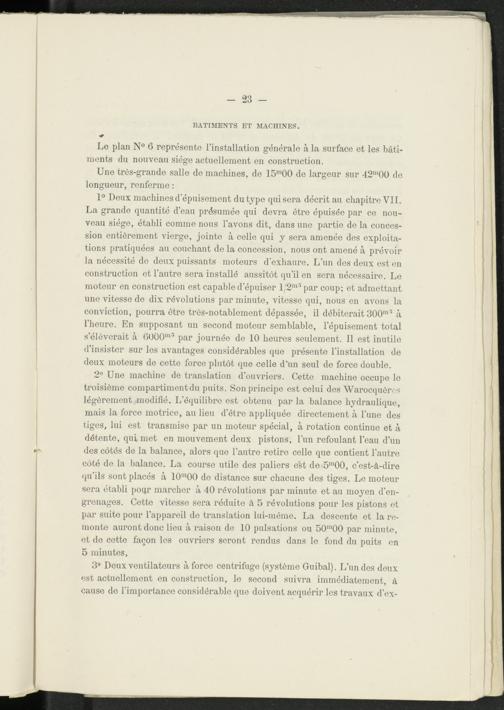

- 23 -
BATIMENTS ET MACHINES.
Le plan N° 6 représente l’installation générale à la surface et les bâtiments du nouveau siège actuellement en construction.
Une très-grande salle de machines, de 15 m 00 de largeur sur 42 m 00 de longueur, renferme :
1° Deux machines d’épuisement du type qui sera décrit au chapitre VIL La grande quantité d’eau présumée qui devra être épuisée par ce nouveau siège, établi comme nous l’avons dit, dans une partie de la concession entièrement vierge, jointe à celle qui y sera amenée des exploitations pratiquées au couchant de la concession, nous ont amené à prévoir la nécessité de deux puissants moteurs d’exhaure. L’un des deux est en construction et l’autre sera installé aussitôt qu’il en sera nécessaire. Le moteur en construction est capable d’épuiser l/2 m3 par coup; et admettant une vitesse de dix révolutions par minute, vitesse qui, nous en avons la conviction, pourra être très-notablement dépassée, il débiterait 300 m:î à l’heure. En supposant un second moteur semblable, l’épuisement total s’élèverait à 6000 mS par journée de 10 heures seulement. Il est inutile d’insister sur les avantages considérables que présente l’installation de deux moteurs de cette force plutôt que celle d’un seul de force double.
2° Une machine de translation d’ouvriers. Cette machine occupe le troisième compartiment du puits. Son principe est celui des Warocquères légèrement modifié. L’équilibre est obtenu par la balance hydraulique, mais la force motrice, au lieu d’être appliquée directement à l’une des tiges, lui est transmise par un moteur spécial, à rotation continue et à détente, qui met en mouvement deux pistons, l’un refoulant l’eau d’un des côtés de la balance, alors que l’autre retire celle que contient l’autre côté de la balance. La course utile des paliers e'st de 5 m 00, c’est-à-dire qu’ils sont placés à 10 m 00 de distance sur chacune des tiges. Le moteur sera établi pour marcher à 40 révolutions par minute et au moyen d’engrenages. Cette vitesse sera réduite à 5 révolutions pour les pistons et par suite pour l’appareil de translation lui-même. La descente et la remonte auront donc lieu à raison de 10 pulsations ou 50 m 00 par minute, et de cette façon les ouvriers seront rendus dans le fond du puits en 5 minutes,
3° Deux ventilateurs à force centrifuge (système Guibal). L’un des deux est actuellement en construction, le second suivra immédiatement, à cause de l’importance considérable que doivent acquérir les travaux d’ex-
