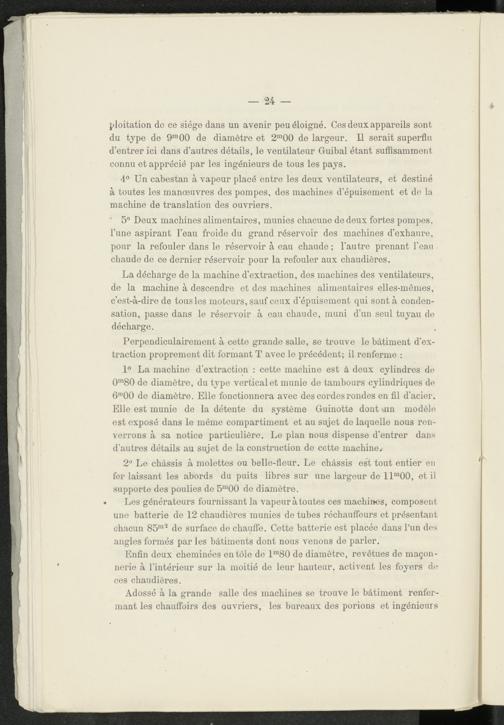

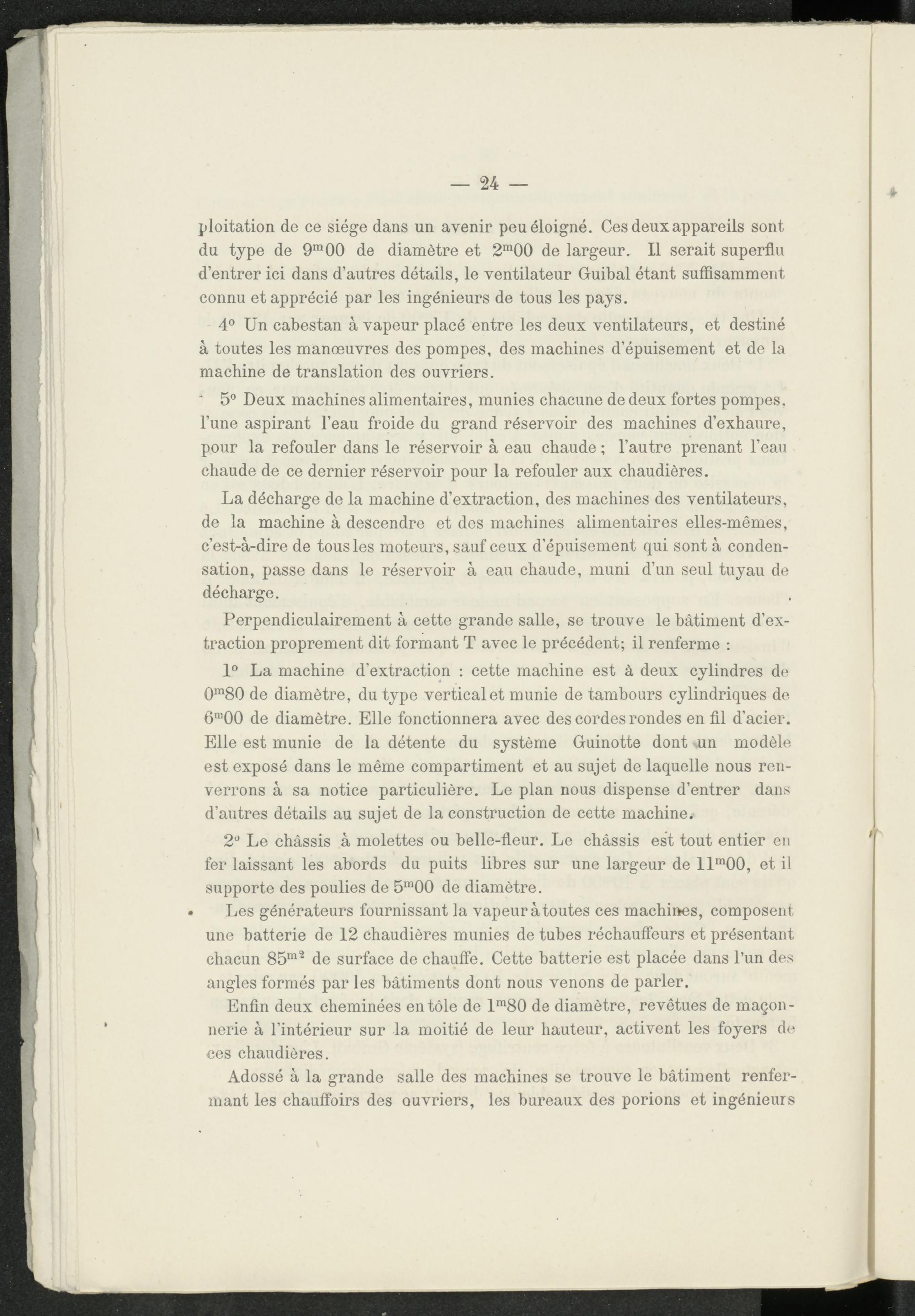

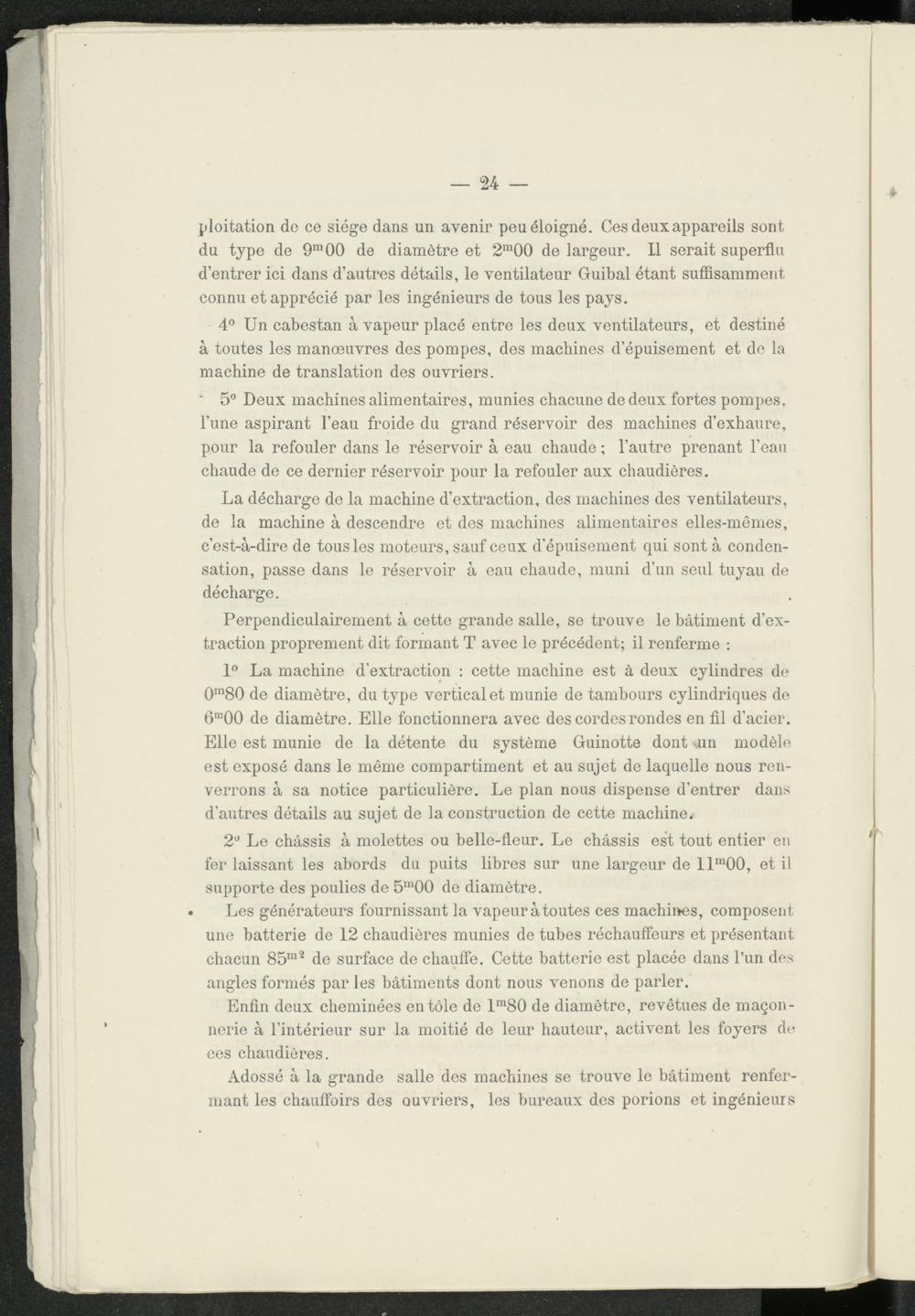

— 24 —
ploitation do ce siège dans un avenir peu éloigné. Ces deux appareils sont du type de 9 m 00 de diamètre et 2 m 00 de largeur. Il serait superflu d’entrer ici dans d’autres détails, le ventilateur Guibal étant suffisamment connu et apprécié par les ingénieurs de tous les pays.
4° Un cabestan à vapeur placé entre les deux ventilateurs, et destiné à toutes les manœuvres des pompes, des machines d’épuisement et de la machine de translation des ouvriers.
' 5° Deux machines alimentaires, munies chacune de deux fortes pompes, l’une aspirant l’eau froide du grand réservoir des machines d’exhaure, pour la refouler dans le réservoir à eau chaude ; l’autre prenant l’eau chaude de ce dernier réservoir pour la refouler aux chaudières.
La décharge de la machine d’extraction, des machines des ventilateurs, de la machine à descendre et des machines alimentaires elles-mêmes, c’est-à-dire de tous les moteurs, sauf ceux d’épuisement qui sont à condensation, passe dans le réservoir à eau chaude, muni d’un seul tuyau de décharge.
Perpendiculairement à cette grande salle, se trouve le bâtiment d’extraction proprement dit formant T avec le précédent; il renferme :
1° La machine d’extraction : cette machine est à deux cylindres de 0 m 80 de diamètre, du type vertical et munie de tambours cylindriques de 6 m 00 de diamètre. Elle fonctionnera avec des cordes rondes en fil d’acier. Elle est munie de la détente du système Gruinotte dont .un modèle est exposé dans le même compartiment et au sujet de laquelle nous renverrons à sa notice particulière. Le plan nous dispense d’entrer dans d’autres détails au sujet de la construction de cette machine.
2 ° Le châssis à molettes ou belle-fleur. Le châssis est tout entier eu fer laissant les abords du puits libres sur une largeur de ll m 00, et il supporte des poulies de 5 m 00 de diamètre.
Les générateurs fournissant la vapeur à toutes ces machines, composent une batterie de 12 chaudières munies de tubes réchauffeurs et présentant chacun 85 m2 de surface de chauffe. Cette batterie est placée dans l’un des angles formés par les bâtiments dont nous venons de parler.
Enfin deux cheminées en tôle de l m 80 de diamètre, revêtues de maçonnerie à l’intérieur sur la moitié de leur hauteur, activent les foyers de ces chaudières.
Adossé à la grande salle des machines se trouve le bâtiment renfermant les chauffoirs des ouvriers, les bureaux des porions et ingénieurs
