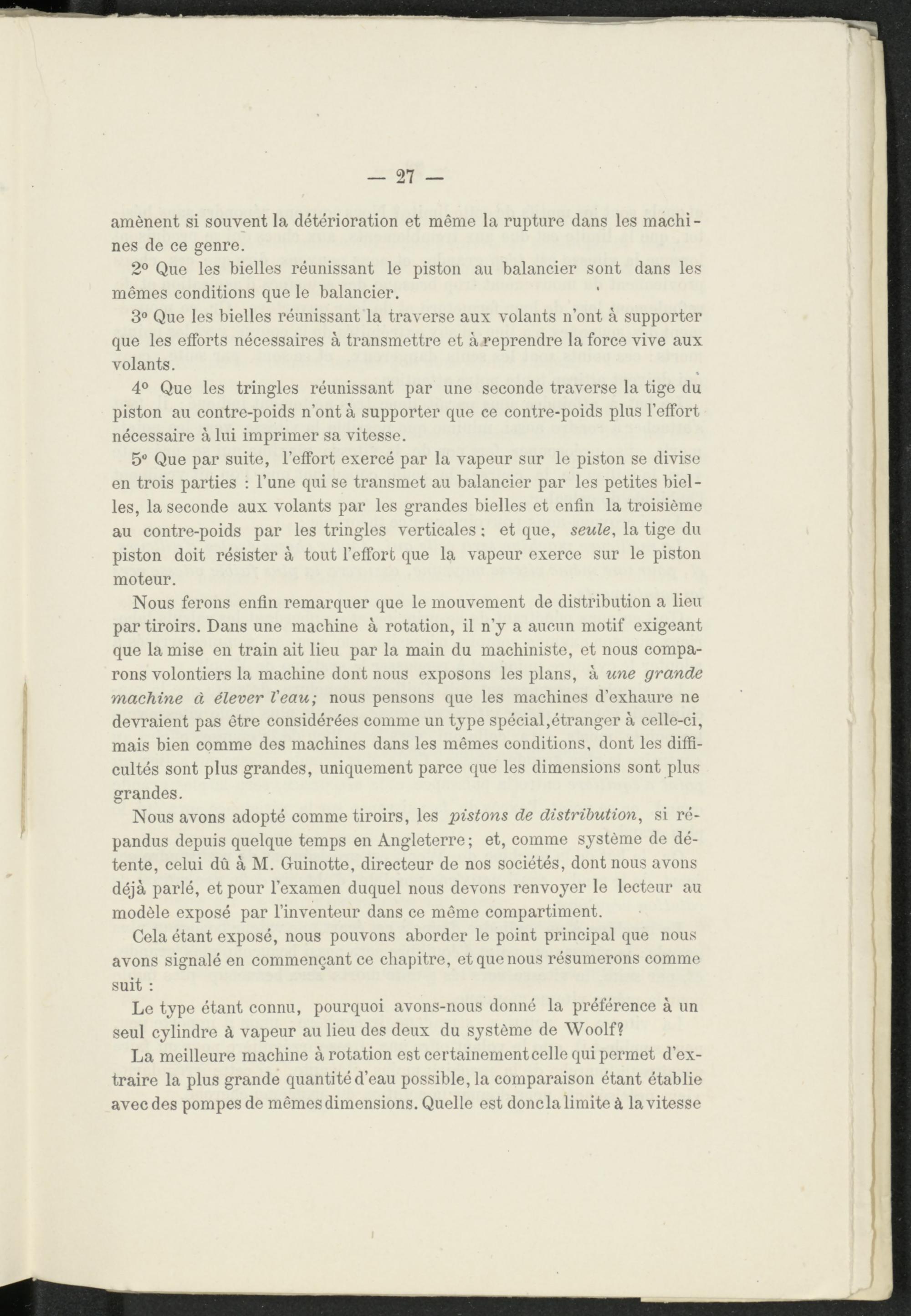

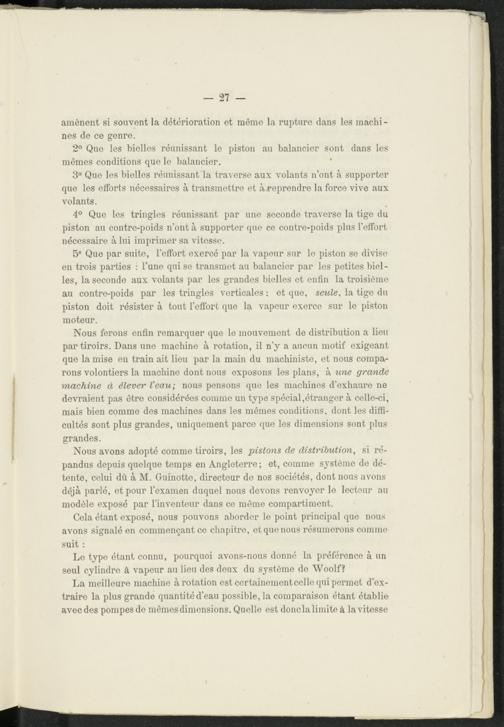

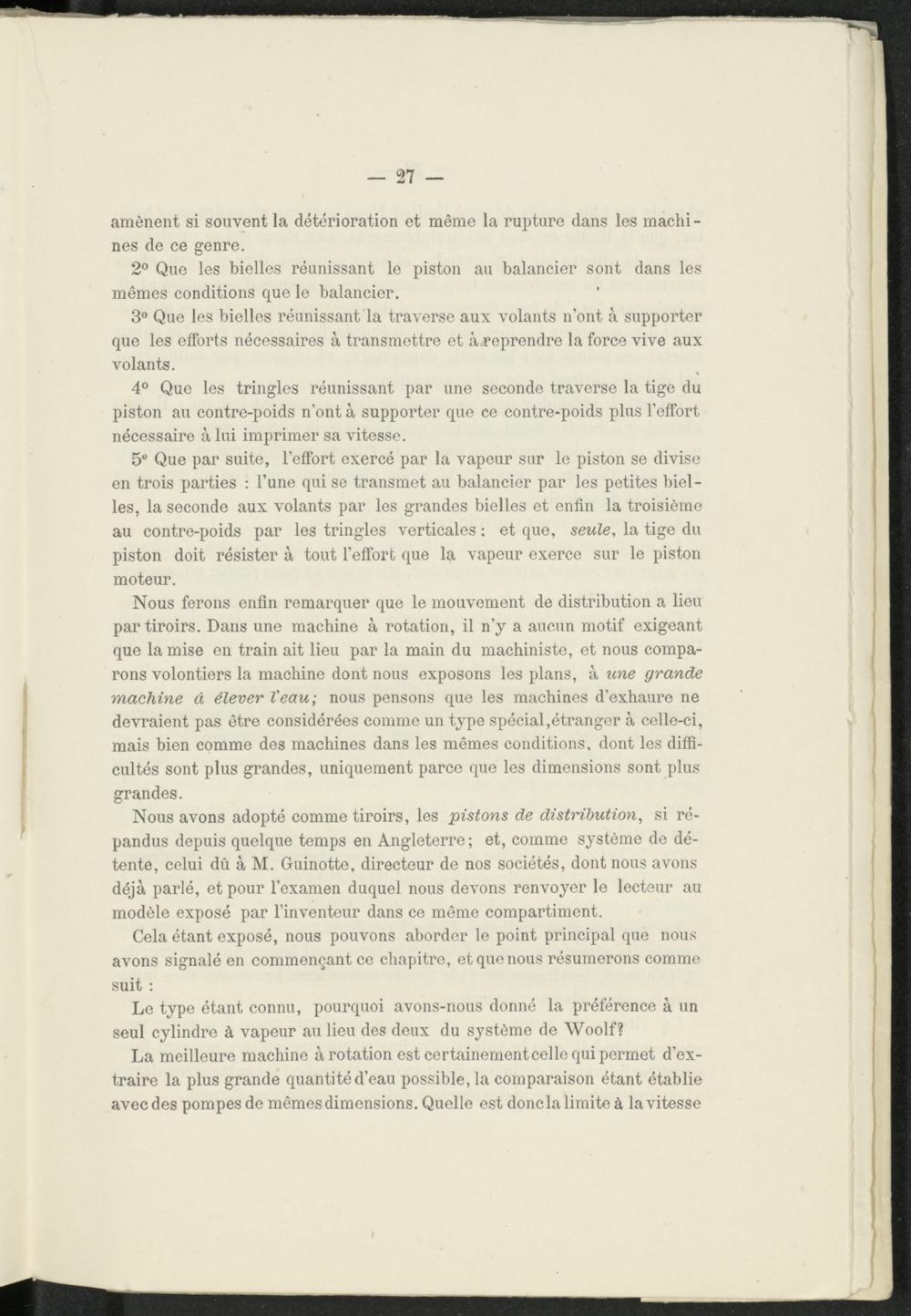

27 —
amènent si souvent la détérioration et même la rupture dans les machines de ce genre.
2° Que les bielles réunissant le piston au balancier sont dans les mêmes conditions que le balancier.
3° Que les bielles réunissant la traverse aux volants n’ont à supporter que les efforts nécessaires à transmettre et à reprendre la force vive aux volants.
4° Que les tringles réunissant par une seconde traverse la tige du piston au contre-poids n’ont à supporter que ce contre-poids plus l’effort nécessaire à lui imprimer sa vitesse.
5° Que par suite, l’effort exercé par la vapeur sur le piston se divise en trois parties : l’une qui se transmet au balancier par les petites bielles, la seconde aux volants par les grandes bielles et enfin la troisième au contre-poids par les tringles verticales ; et que, seule , la tige du piston doit résister à tout l’effort que la vapeur exerce sur le piston moteur.
Nous ferons enfin remarquer que le mouvement de distribution a lieu par tiroirs. Dans une machine à rotation, il n’y a aucun motif exigeant que la mise en train ait lieu par la main du machiniste, et nous comparons volontiers la machine dont nous exposons les plans, à une grande machine à élever Veau; nous pensons que les machines d’exhaure ne devraient pas être considérées comme un type spécial,étranger à celle-ci, mais bien comme des machines dans les mêmes conditions, dont les difficultés sont plus grandes, uniquement parce que les dimensions sont plus grandes.
Nous avons adopté comme tiroirs, les pistons de distribution, si répandus depuis quelque temps en Angleterre ; et, comme système de détente, celui dû à M. Guinotte, directeur de nos sociétés, dont nous avons déjà parlé, et pour l’examen duquel nous devons renvoyer le lecteur au modèle exposé par l’inventeur dans ce même compartiment.
Cela étant exposé, nous pouvons aborder le point principal que nous avons signalé en commençant ce chapitre, et que nous résumerons comme suit :
Le type étant connu, pourquoi avons-nous donné la préférence à un seul cylindre à vapeur au lieu des deux du système de Woolf?
La meilleure machine à rotation est certainement celle qui permet d’extraire la plus grande quantité d’eau possible, la comparaison étant établie avec des pompes de mêmes dimensions. Quelle est doncla limite à la vitesse
