Nagel& Kaemp in Hamburg.

243

bei 750 Millimeter Länge, während der Endzapfen der Horizontal welle( in einem schiefgefchnittenen Lager ruhend) 300 Millimeter Durchmeffer und 600 Millimeter Länge befitzt.

Die Horizontalwelle verjüngt fich bedeutend nach hinten und trägt aufserhalb des zweiten Lagers eine angefchmiedete Scheibe zur Kuppelung mit der ferneren Transmiffion.

Nagel& Kaemp in Hamburg.

In der grofsen Gruppe hydraulifcher Motoren, welche diefe mit dem Ehrendiplom ausgezeichnete Firma brachte, find befonders folgende Mafchinen beachtenswerth:

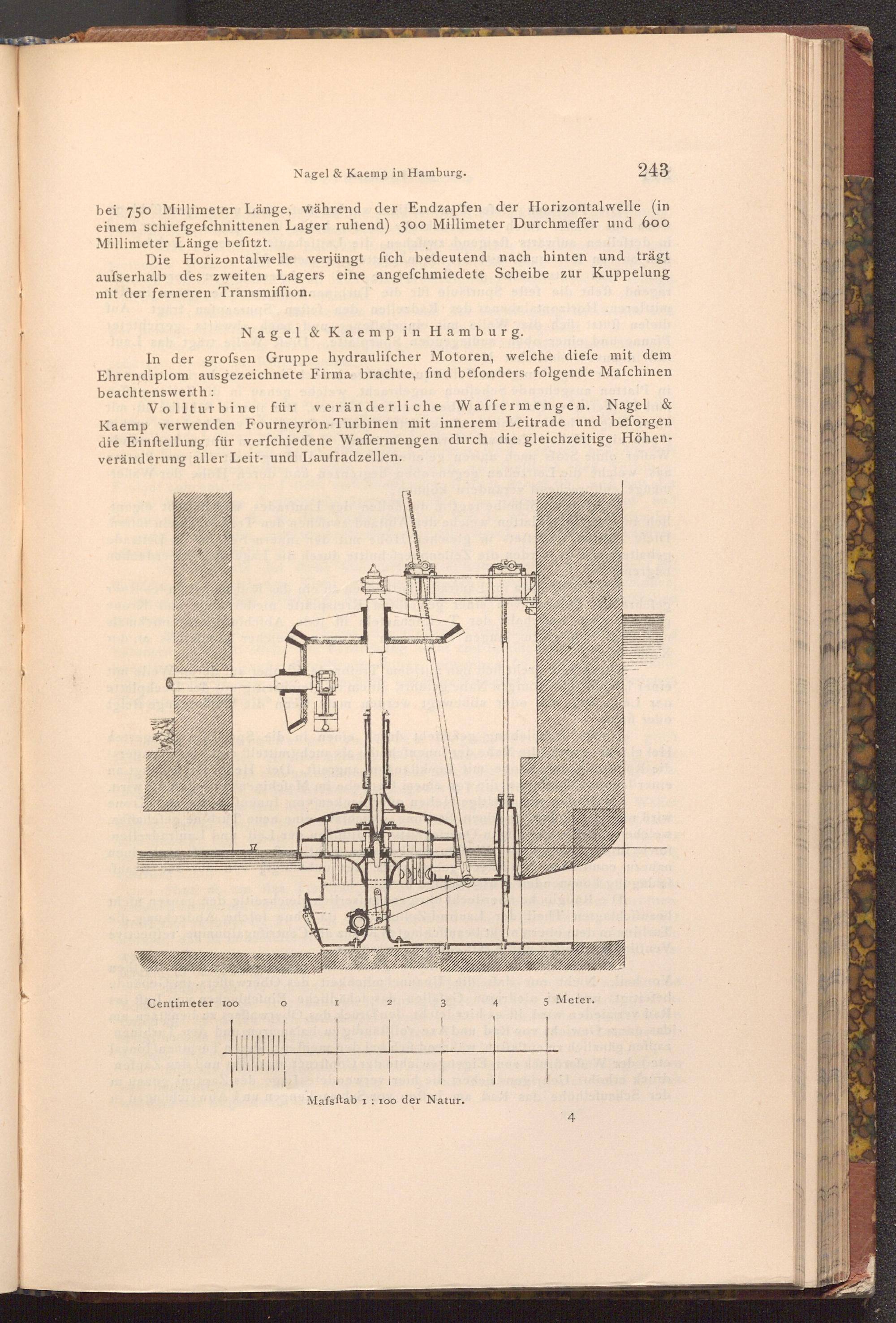

Vollturbine für veränderliche Waffermengen. Nagel& Kaemp verwenden Fourneyron- Turbinen mit innerem Leitrade und beforgen die Einftellung für verfchiedene Waffermengen durch die gleichzeitige Höhen­veränderung aller Leit- und Laufradzellen.

S7

Centimeter 100

o

I

2

3

5 Meter.

Mafs ftab 1: 100 der Natur.

4
