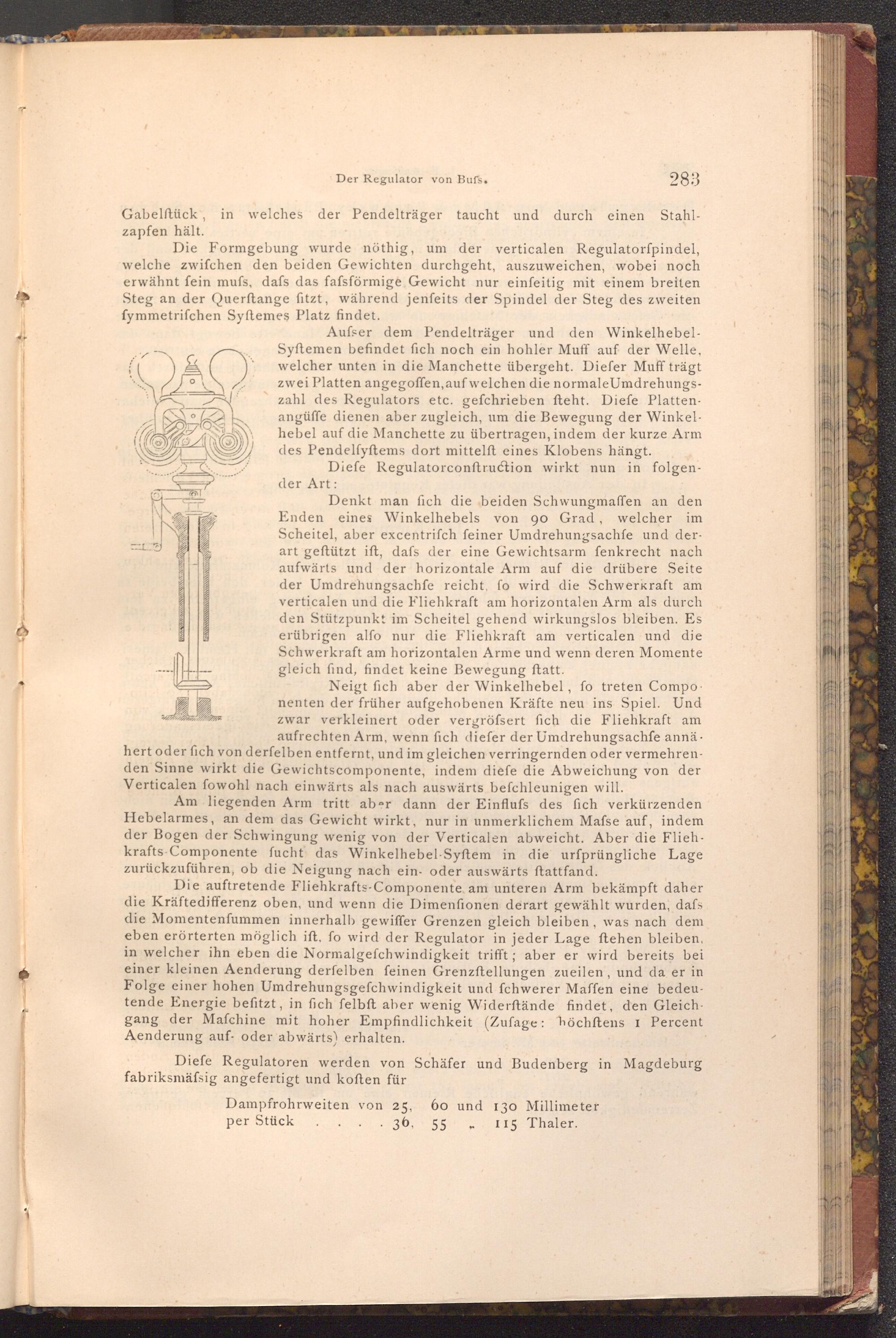

Der Regulator von Bufs.

283 Gabelftück, in welches der Pendelträger taucht und durch einen Stahl­zapfen hält.

Die Formgebung wurde nöthig, um der verticalen Regulatorfpindel, welche zwifchen den beiden Gewichten durchgeht, auszuweichen, wobei noch erwähnt fein mufs, dafs das fafsförmige Gewicht nur einfeitig mit einem breiten Steg an der Querftange fitzt, während jenfeits der Spindel der Steg des zweiten fymmetrifchen Syftemes Platz findet.

Aufser dem Pendelträger und den Winkelhebel­Syftemen befindet fich noch ein hohler Muff auf der Welle, welcher unten in die Manchette übergeht. Diefer Muff trägt zwei Platten angegoffen, auf welchen die normale Umdrehungs­zahl des Regulators etc. gefchrieben fteht. Diefe Platten­angüffe dienen aber zugleich, um die Bewegung der Winkel­hebel auf die Manchette zu übertragen, indem der kurze Arm des Pendelfyftems dort mittelft eines Klobens hängt.

Diefe Regulatorconftruction wirkt nun in folgen­der Art:

Denkt man fich die beiden Schwungmaffen an den Enden eines Winkelhebels von 90 Grad, welcher im Scheitel, aber excentrifch feiner Umdrehungsachfe und der art geftützt ift, dafs der eine Gewichtsarm fenkrecht nach aufwärts und der horizontale Arm auf die drübere Seite der Umdrehungsachfe reicht, fo wird die Schwerkraft am verticalen und die Fliehkraft am horizontalen Arm als durch den Stützpunkt im Scheitel gehend wirkungslos bleiben. Es erübrigen alfo nur die Fliehkraft am verticalen und die Schwerkraft am horizontalen Arme und wenn deren Momente gleich find, findet keine Bewegung ftatt.

Neigt fich aber der Winkelhebel, fo treten Compo­nenten der früher aufgehobenen Kräfte neu ins Spiel. Und zwar verkleinert oder vergröfsert fich die Fliehkraft am aufrechten Arm, wenn fich diefer der Umdrehungsachfe annä hert oder fich von derfelben entfernt, und im gleichen verringernden oder vermehren­den Sinne wirkt die Gewichtscomponente, indem diefe die Abweichung von der Verticalen fowohl nach einwärts als nach auswärts befchleunigen will.

Am liegenden Arm tritt aber dann der Einflufs des fich verkürzenden Hebelarmes, an dem das Gewicht wirkt, nur in unmerklichem Mafse auf, indem der Bogen der Schwingung wenig von der Verticalen abweicht. Aber die Flieh­krafts Componente fucht das Winkelhebel Syftem in die ursprüngliche Lage zurückzuführen, ob die Neigung nach ein- oder auswärts ftattfand.

Die auftretende Fliehkrafts- Componente, am unteren Arm bekämpft daher die Kräftedifferenz oben, und wenn die Dimenfionen derart gewählt wurden, dafs die Momentenfummen innerhalb gewiffer Grenzen gleich bleiben, was nach dem eben erörterten möglich ift, fo wird der Regulator in jeder Lage ftehen bleiben. in welcher ihn eben die Normalgefchwindigkeit trifft; aber er wird bereits bei einer kleinen Aenderung derfelben feinen Grenzftellungen zueilen, und da er in Folge einer hohen Umdrehungsgefchwindigkeit und fchwerer Maffen eine bedeu­tende Energie befitzt, in fich felbft aber wenig Widerftände findet, den Gleich­gang der Mafchine mit hoher Empfindlichkeit( Zufage: höchftens I Percent Aenderung auf- oder abwärts) erhalten.

Diefe Regulatoren werden von Schäfer und Budenberg in Magdeburg fabriksmäfsig angefertigt und koften für

Dampfrohrweiten von 25, per Stück

60 und 130 Millimeter . 36, 55 55 115 Thaler.

99
