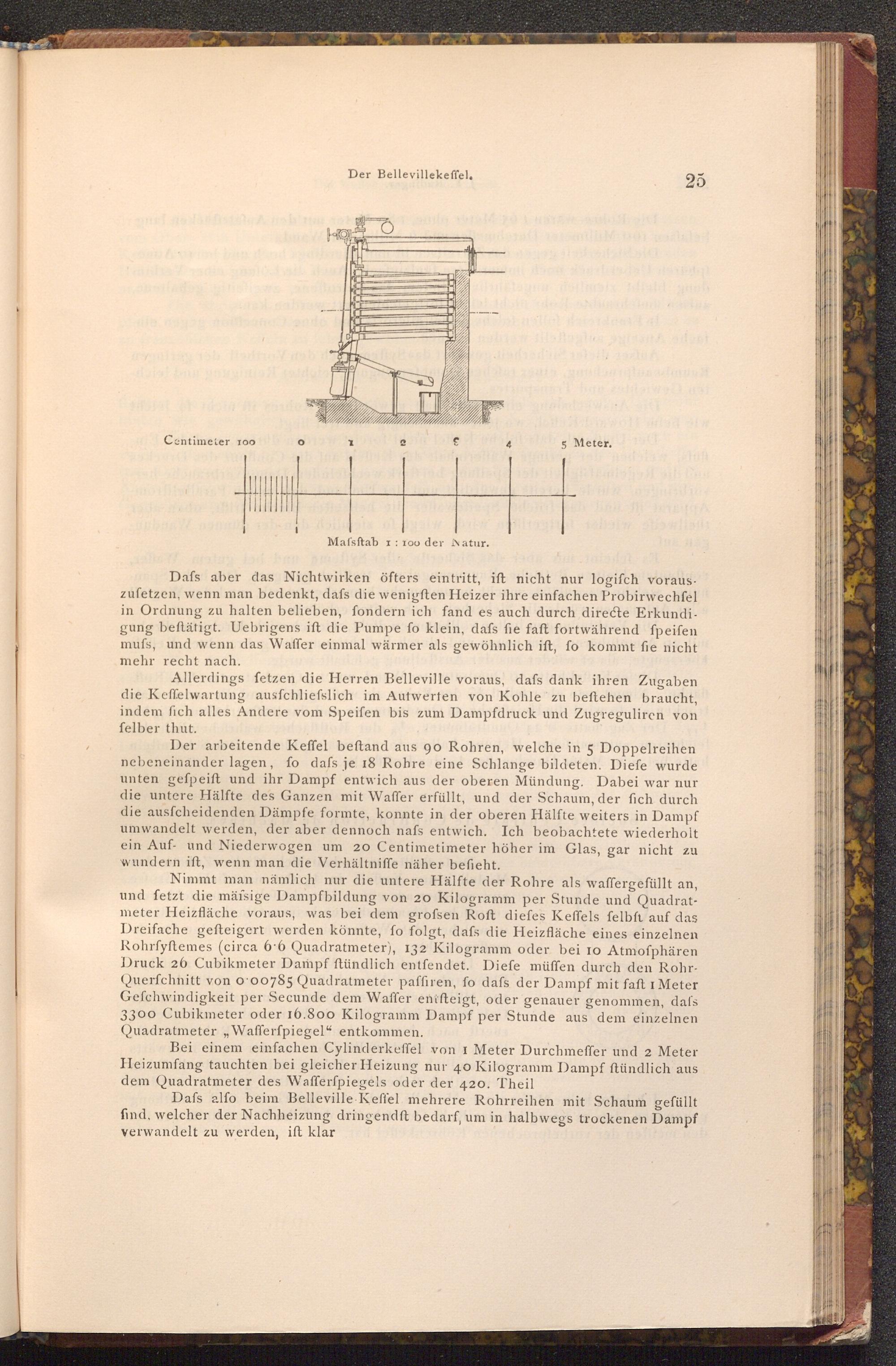

Der Bellevillekeffel.

5 Meter.

25

Mafsftab 1: 100 der Natur.

Dafs aber das Nichtwirken öfters eintritt, ift nicht nur logifch voraus­zufetzen, wenn man bedenkt, dafs die wenigften Heizer ihre einfachen Probirwechfel in Ordnung zu halten belieben, fondern ich fand es auch durch directe Erkundi­gung beftätigt. Uebrigens ift die Pumpe fo klein, dafs fie faft fortwährend fpeifen mufs, und wenn das Waffer einmal wärmer als gewöhnlich ift, fo kommt fie nicht mehr recht nach.

Allerdings fetzen die Herren Belleville voraus, dafs dank ihren Zugaben die Keffelwartung ausfchliefslich im Autwerfen von Kohle zu beftehen braucht, indem fich alles Andere vom Speifen bis zum Dampfdruck und Zugreguliren von felber thut.

Der arbeitende Keffel beftand aus 90 Rohren, welche in 5 Doppelreihen nebeneinander lagen, fo dafs je 18 Rohre eine Schlange bildeten. Diefe wurde unten gefpeift und ihr Dampf entwich aus der oberen Mündung. Dabei war nur die untere Hälfte des Ganzen mit Waffer erfüllt, und der Schaum, der fich durch die ausfcheidenden Dämpfe formte, konnte in der oberen Hälfte weiters in Dampf umwandelt werden, der aber dennoch nafs entwich. Ich beobachtete wiederholt ein Auf- und Niederwogen um 20 Centimetimeter höher im Glas, gar nicht zu wundern ift, wenn man die Verhältniffe näher befieht.

Nimmt man nämlich nur die untere Hälfte der Rohre als waffergefüllt an, und fetzt die mäísige Dampfbildung von 20 Kilogramm per Stunde und Quadrat­meter Heizfläche voraus, was bei dem grofsen Roft diefes Keffels felbft auf das Dreifache gefteigert werden könnte, fo folgt, dafs die Heizfläche eines einzelnen Rohrfyftemes( circa 6.6 Quadratmeter), 132 Kilogramm oder bei 10 Atmoſphären Druck 26 Cubikmeter Dampf ftündlich entfendet. Diefe müffen durch den Rohr­Querfchnitt von o 00785 Quadratmeter paffiren, fo dafs der Dampf mit faft I Meter Gefchwindigkeit per Secunde dem Waffer entfteigt, oder genauer genommen, dafs 3300 Cubikmeter oder 16.800 Kilogramm Dampf per Stunde aus dem einzelnen Quadratmeter ,, Wafferfpiegel" entkommen. nt Mois

Bei einem einfachen Cylinderkeffel von I Meter Durchmeffer und 2 Meter Heizumfang tauchten bei gleicher Heizung nur 40 Kilogramım Dampf ftündlich aus dem Quadratmeter des Wafferfpiegels oder der 420. Theil

Dafs alfo beim Belleville Keffel mehrere Rohrreihen mit Schaum gefüllt find, welcher der Nachheizung dringendft bedarf, um in halbwegs trockenen Dampf verwandelt zu werden, ift klar
