Schornftein eine doppelte Verfchraubung und deren Mifsftände mit fich bringt.

Ein folcher Keffel von 6.5 Quadratmeter Ileizfläche wiegt fammt Funda­mentplatte und Roftftäben 1250 Kilogramm oder circa 200 Kilogramm per Quadratmeter und koftet 94 Pfund Sterling.

Robey& Comp. ftehender Field- Keffel.

W. N. Nicholfon& Son ftellten eine Reihe von Kleinmafchinen. aus, deren ftehende Keffel von 2 bis 6 Pferdekraft 15 bis 2.3 Meter hoch, o 76 bis 10 Meter weit waren und innen je eine Feuerbüchfe mit durchwegs zwei conifchen Querrohren enthielten.

Heflop& Wilfon in Newcaftle o. T. gaben ihrer Dampf Mörtel­mafchine einen ftehenden Keffel, der aufsen 21 Meter Höhe und o 9 Meter Durchmeffer und deffen Feuerbüchfe 15 Meter Höhe bei o 75 Weite befafs. Diefe enthielt zwei 19 Centimeter ftarke Querrohre. Der Schornftein von 25 Centimeter ftieg centrifch von der Feuerbüchsdecke auf. Die Heizfläche berechnet fich auf 45 Quadratmeter, die Roftfläche faft 1/10 davon, die Dampffpannung betrug 4 Atmoſphären Maximum und die Bleche waren 10 Millimeter dick. Er hatte nur ein Sicherheitsventil.

Niederlande.

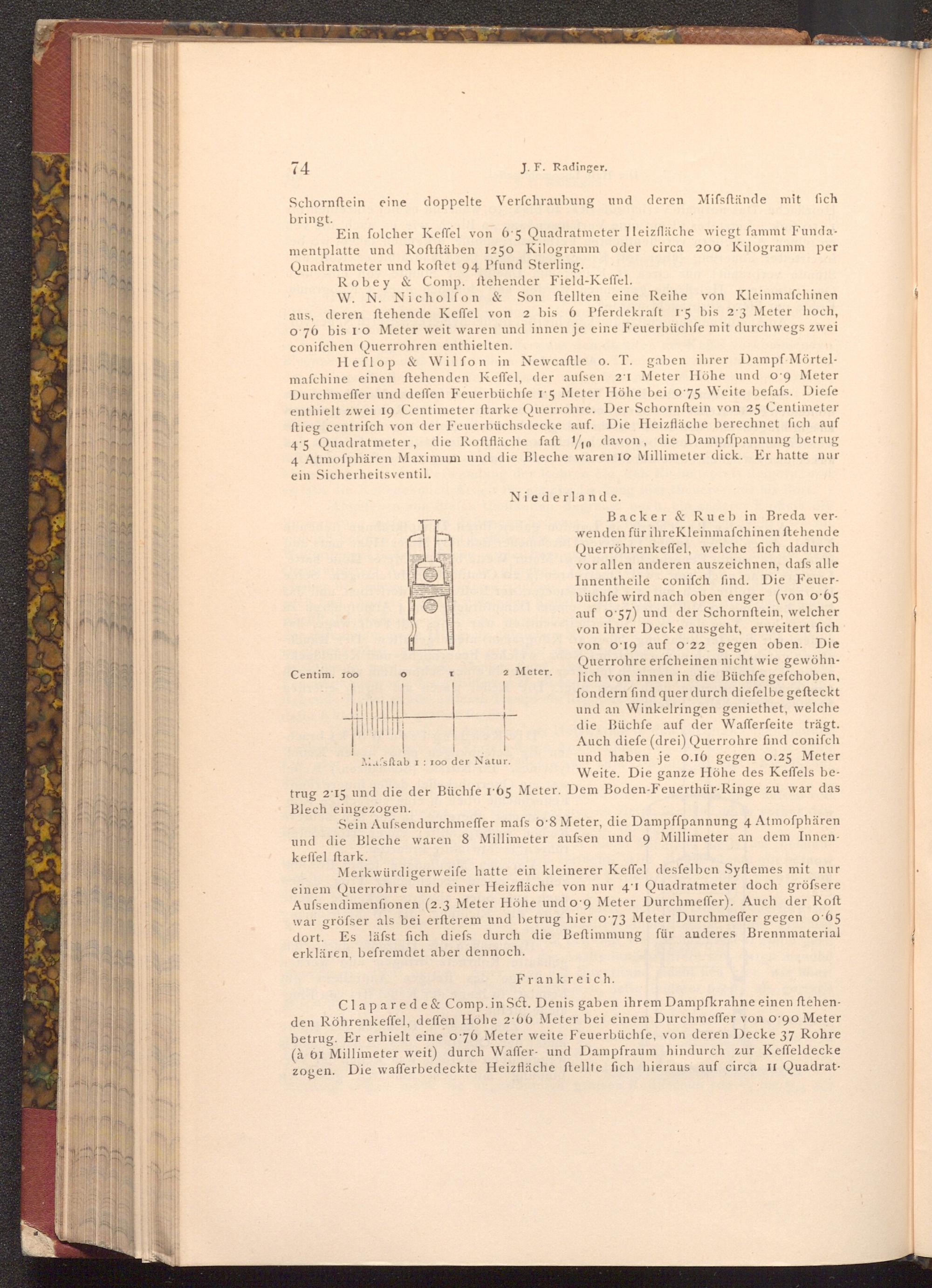

Backer& Rueb in Breda ver­wenden für ihre Kleinmafchinen ſtehende Querröhrenkeffel, welche fich dadurch vor allen anderen auszeichnen, dafs alle Innentheile conifch find. Die Feuer­büchfe wird nach oben enger( von 0.65 auf 0.57) und der Schornftein, welcher von ihrer Decke ausgeht, erweitert fich von 0'19 auf 0.22 gegen oben. Die Querrohre erfcheinen nicht wie gewöhn­lich von innen in die Büchfe gefchoben, fondern find quer durch diefelbe gefteckt und an Winkelringen geniethet, welche die Büchfe auf der Wafferfeite trägt. Auch diefe( drei) Querrohre find conifch und haben je 0.16 gegen 0.25 Meter Weite. Die ganze Höhe des Keffels be­trug 2:15 und die der Büchfe 165 Meter. Dem Boden- Feuerthür- Ringe zu war das Blech eingezogen.

Centim. 100

2 Meter.

Mafsftab 1: 100 der Natur.

Sein Aufsendurchmeffer mafs o 8 Meter, die Dampffpannung 4 Atmoſphären und die Bleche waren 8 Millimeter aufsen und 9 Millimeter an dem Innen­keffel ftark.

Merkwürdigerweife hatte ein kleinerer Keffel desfelben Syftemes mit nur einem Querrohre und einer Heizfläche von nur 4'1 Quadratmeter doch gröfsere Aufsendimenfionen( 2.3 Meter Höhe und o 9 Meter Durchmeffer). Auch der Roft war gröfser als bei erfterem und betrug hier o 73 Meter Durchmeffer gegen 0.65 dort. Es läfst fich diefs durch die Beftimmung für anderes Brennmaterial erklären, befremdet aber dennoch.

Frankreich.

Claparede& Comp. in Sct. Denis gaben ihrem Dampfkrahne einen ftehen­den Röhrenkeffel, deffen Höhe 2.66 Meter bei einem Durchmeffer von o'90 Meter betrug. Er erhielt eine o 76 Meter weite Feuerbüchfe, von deren Decke 37 Rohre ( à 61 Millimeter weit) durch Waffer- und Dampfraum hindurch zur Keffeldecke zogen. Die wafferbedeckte Heizfläche ftellte fich hieraus auf circa II Quadrat­
