Die Halb- Locomobilkeffel.

75

meter und das Verhältnifs der Roftgröfse zu ihr wie 1: 25. Der Rohrquerfchnitt betrug 45 des Roftes.

Er war für 8 Atmoſphären Druck beftimmt und fein Aufsenblech II Milli­meter ftark. Unten hatte er keinen Ring, fondern die ausgetriebene Feuerbüchfe fchlofs mit einer einzigen Niethung an den Mantel.

Bon& Luftremant( Paris) verfahen ihren Krahn mit Dampf von 7 Atmoſphären Ueberdruck mittelft eines ftehenden, I Meter weiten und 18 Meter hohen Keffels, deffen Feuerbüchfe( o.8 Meter Durchmeffer bei 12 Meter Höhe) zwei Querrohre von 36 Centimeter Weite kreuzten. Der Schornftein ging cen trifch von der Feuerbüchs zur Keffeldecke. Die Heizfläche betrug 4'7 Quadrat­meter, die Roftfläche 1/10 derfelben, die Blechftärke 12 Millimeter.

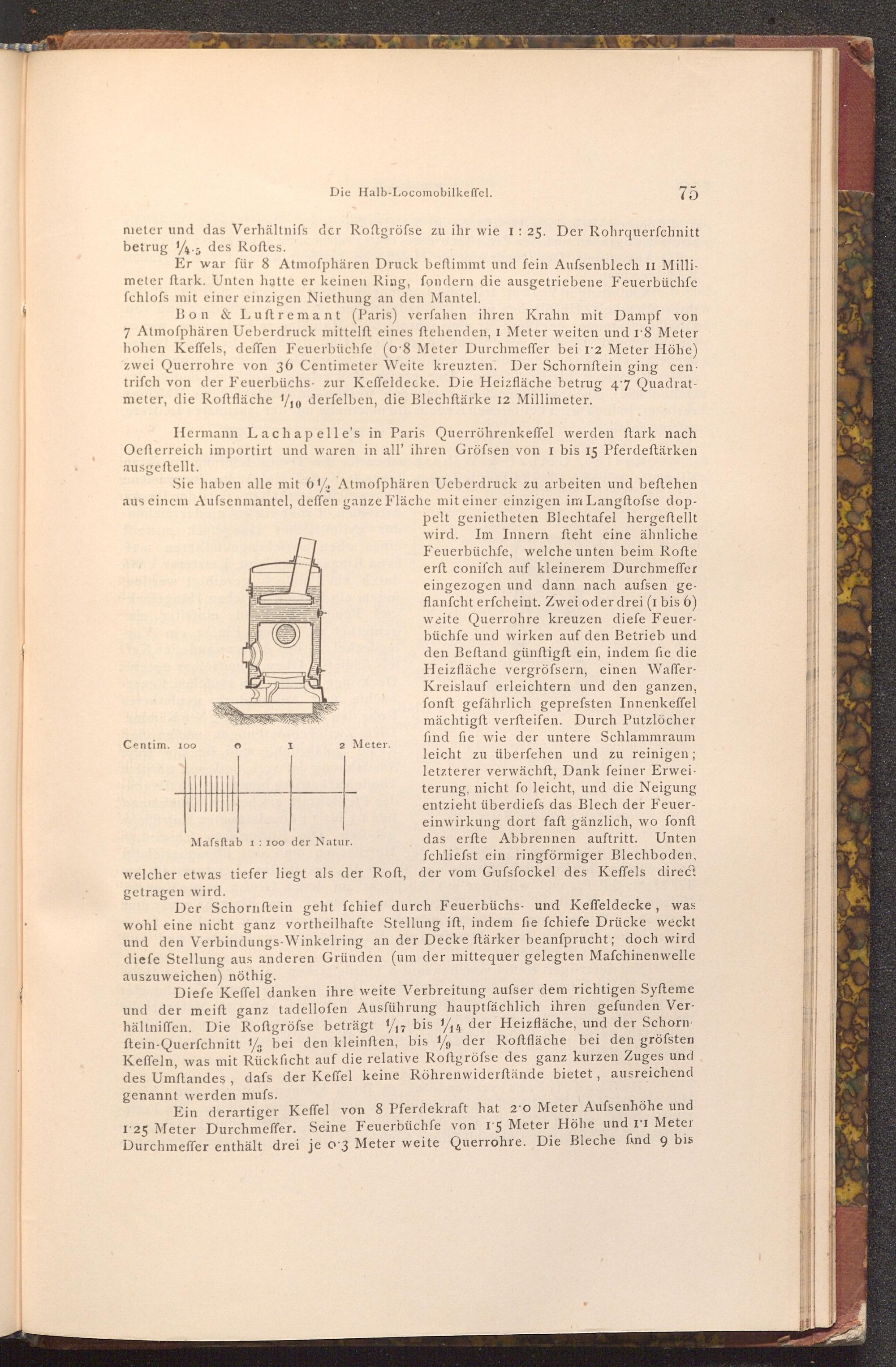

Hermann Lachapelle's in Paris Querröhrenkeffel werden ftark nach Oefterreich importirt und waren in all' ihren Gröfsen von 1 bis 15 Pferdeftärken ausgeftellt.

Sie haben alle mit 6% Atmoſphären Ueberdruck zu arbeiten und beftehen aus einem Aufsenmantel, deffen ganze Fläche mit einer einzigen im Langftofse dop­

pelt genietheten Blechtafel hergeſtellt wird. Im Innern fteht eine ähnliche Feuerbüchfe, welche unten beim Rofte erft conifch auf kleinerem Durchmeffer eingezogen und dann nach aufsen ge­flanfcht erfcheint. Zwei oder drei( 1 bis 6) weite Querrohre kreuzen diefe Feuer­büchfe und wirken auf den Betrieb und den Beftand günftigft ein, indem fie die Heizfläche vergröfsern, einen Waffer­Kreislauf erleichtern und den ganzen, fonft gefährlich geprefsten Innenkeffel mächtigft verfteifen. Durch Putzlöcher find fie wie der untere Schlammraum leicht zu überfehen und zu reinigen; letzterer verwächft, Dank feiner Erwei­terung, nicht fo leicht, und die Neigung entzieht überdiefs das Blech der Feuer­einwirkung dort faft gänzlich, wo fonft Unten das erfte Abbrennen auftritt. fchliefst ein ringförmiger Blechboden, welcher etwas tiefer liegt als der Roft, der vom Gufsfockel des Keffels direct getragen wird.

Centim. 100

I

2 Meter.

Mafsftab 1: 100 der Natur.

Der Schornftein geht fchief durch Feuerbüchs- und Keffeldecke, was wohl eine nicht ganz vortheilhafte Stellung ift, indem fie fchiefe Drücke weckt und den Verbindungs- Winkelring an der Decke ftärker beansprucht; doch wird diefe Stellung aus anderen Gründen( um der mittequer gelegten Mafchinenwelle auszuweichen) nöthig.

Diefe Keffel danken ihre weite Verbreitung aufser dem richtigen Syfteme und der meift ganz tadellofen Ausführung hauptfächlich ihren gefunden Ver­hältniffen. Die Roftgröfse beträgt 17 bis 14 der Heizfläche, und der Schorn ftein- Querfchnitt 3 bei den kleinften, bis 1 der Roftfläche bei den gröfsten Keffeln, was mit Rückficht auf die relative Roftgröfse des ganz kurzen Zuges und des Umftandes, dafs der Keffel keine Röhrenwiderftände bietet, ausreichend genannt werden mufs.

Ein derartiger Keffel von 8 Pferdekraft hat 20 Meter Aufsenhöhe und 125 Meter Durchmeffer. Seine Feuerbüchfe von 15 Meter Höhe und 11 Meter Durchmeffer enthält drei je o 3 Meter weite Querrohre. Die Bleche find 9 bis
