78

78

Centim. 100

10000

Mafsftab 1: 100 der Natur.

J. F. Radinger.

3 Meter.

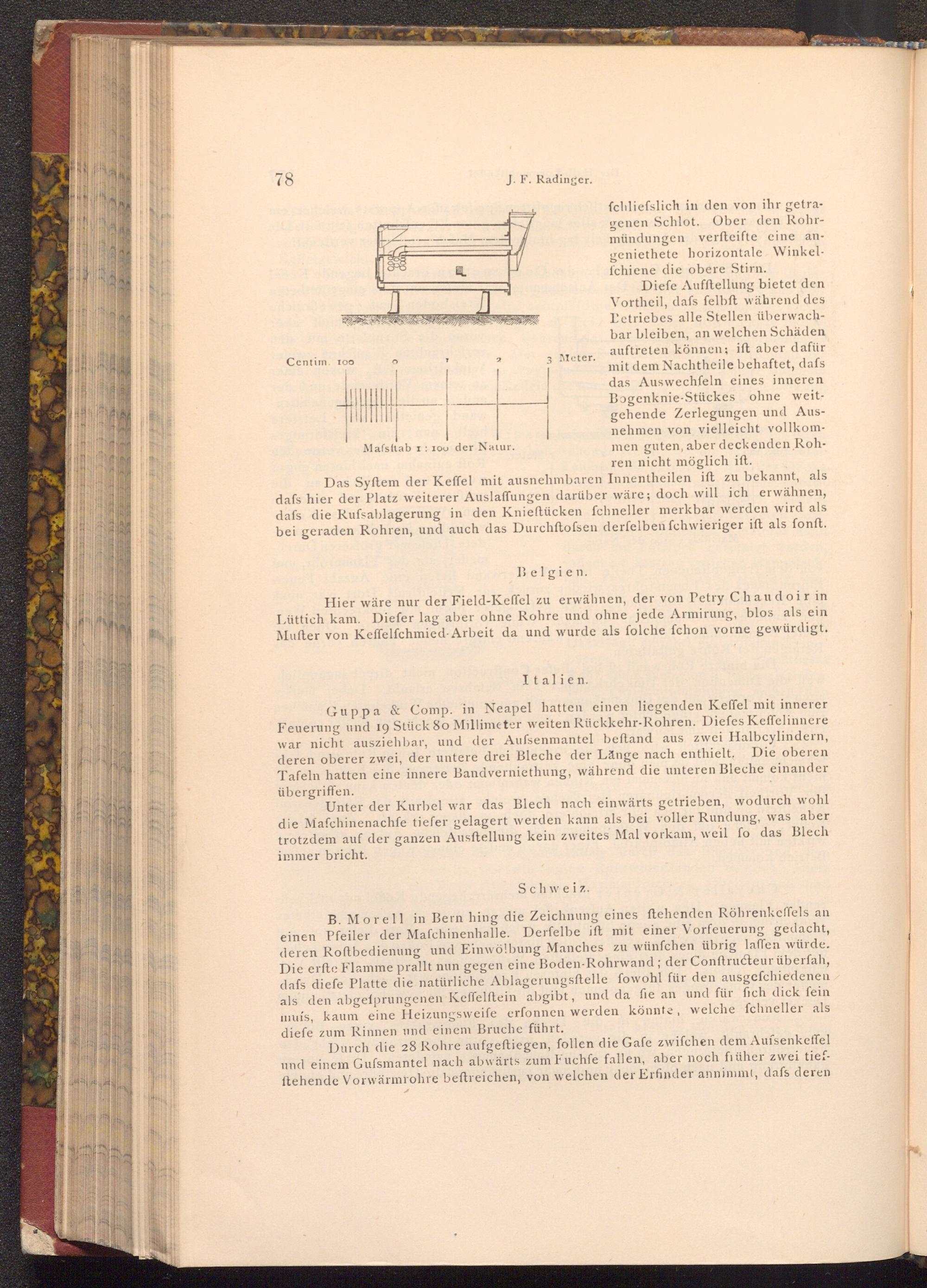

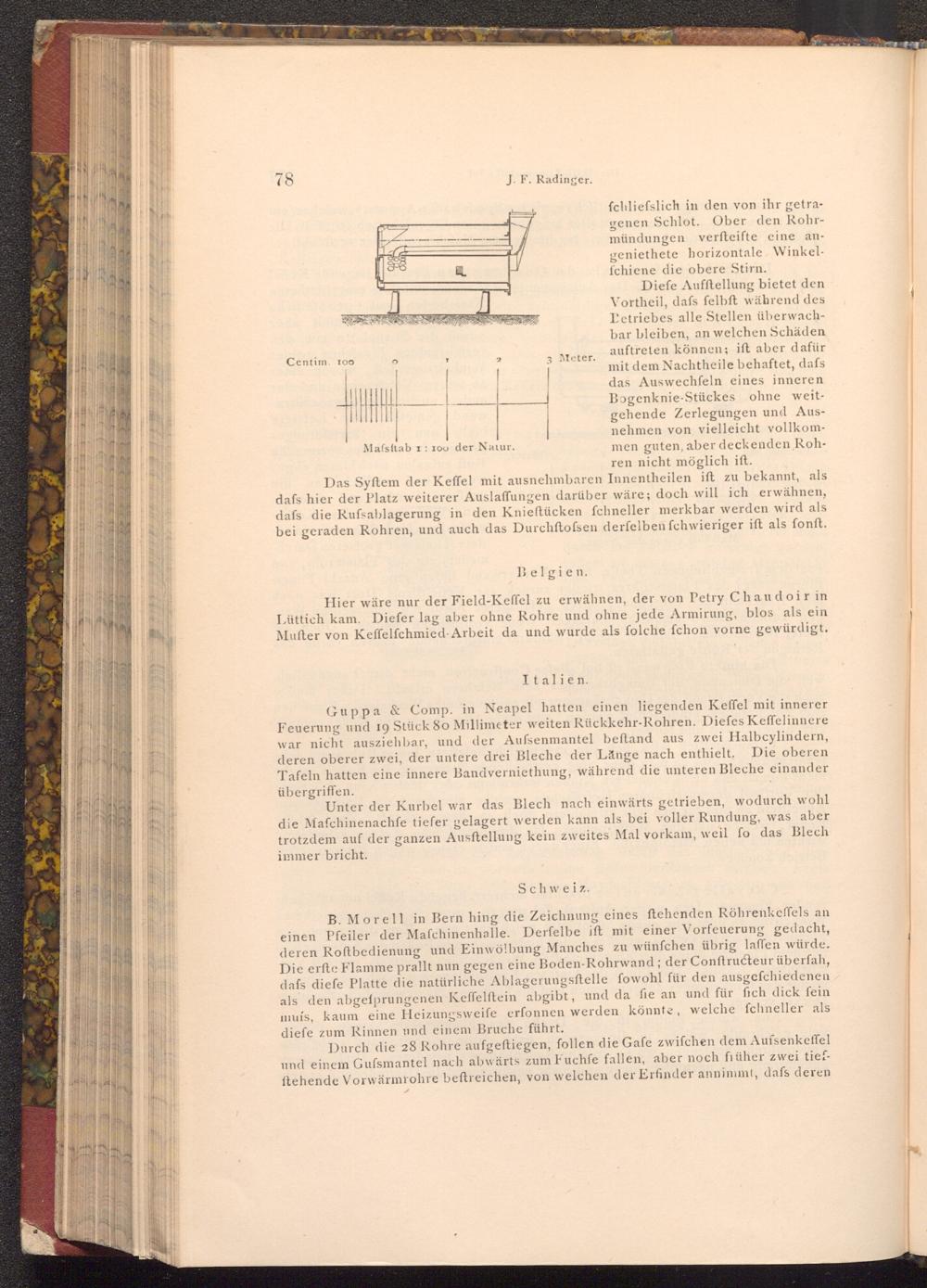

fchliefslich in den von ihr getra­

genen Schlot. Ober den Rohr­mündungen verfteifte eine an­geniethete horizontale Winkel­fchiene die obere Stirn.

Diefe Aufftellung bietet den Vortheil, dafs felbft während des Letriebes alle Stellen überwach­bar bleiben, an welchen Schäden auftreten können; ift aber dafür mit dem Nachtheile behaftet, dafs das Auswechfeln eines inneren Bogenknie- Stückes ohne weit­gehende Zerlegungen und Aus­nehmen von vielleicht vollkom­men guten, aber deckenden Roh­ren nicht möglich ift.

Das Syftem der Keffel mit ausnehmbaren Innentheilen ift zu bekannt, als dafs hier der Platz weiterer Auslaffungen darüber wäre; doch will ich erwähnen, dafs die Rufsablagerung in den Knieftücken fchneller merkbar werden wird als bei geraden Rohren, und auch das Durchftofsen derfelben fchwieriger ift als fonft.

Belgien.

Hier wäre nur der Field- Keffel zu erwähnen, der von Petry Chaudoir in Lüttich kam. Diefer lag aber ohne Rohre und ohne jede Armirung, blos als ein Mufter von Keffelfchmied Arbeit da und wurde als folche fchon vorne gewürdigt.

Italien.

Guppa& Comp. in Neapel hatten einen liegenden Keffel mit innerer Feuerung und 19 Stück 80 Millimeter weiten Rückkehr- Rohren. Diefes Keffelinnere war nicht ausziehbar, und der Aufsenmantel beftand aus zwei Halbcylindern, Die oberen deren oberer zwei, der untere drei Bleche der Länge nach enthielt. Tafeln hatten eine innere Bandverniethung, während die unteren Bleche einander übergriffen.

Unter der Kurbel war das Blech nach einwärts getrieben, wodurch wohl die Mafchinenachfe tiefer gelagert werden kann als bei voller Rundung, was aber trotzdem auf der ganzen Ausftellung kein zweites Mal vorkam, weil fo das Blech immer bricht.

Schweiz.

B. Morell in Bern hing die Zeichnung eines ftehenden Röhrenkeffels an einen Pfeiler der Mafchinenhalle. Derfelbe ift mit einer Vorfeuerung gedacht, deren Roftbedienung und Einwölbung Manches zu wünfchen übrig laffen würde. Die erfte Flamme prallt nun gegen eine Boden- Rohrwand; der Conftructeur überfah, dafs diefe Platte die natürliche Ablagerungsftelle fowohl für den ausgefchiedenen als den abgefprungenen Keffelftein abgibt, und da fie an und für fich dick fein muís, kaum eine Heizungsweife erfonnen werden könnte, welche fchneller als diefe zum Rinnen und einem Bruche führt.

Durch die 28 Rohre aufgeftiegen, follen die Gafe zwifchen dem Aufsenkeffel und einem Gufsmantel nach abwärts zum Fuchfe fallen, aber noch füher zwei tief­ftehende Vorwärmrohre beftreichen, von welchen der Erfinder annimmt, dafs deren
