Die Halb- Locomobilkeffel.

77

,, net vervollkommneten, automatifch regulirten Speifewaffer- Apparat", welcher( ein Schwimmer) das ,, Desideratum" aller möglichen guten Eigenfchaften fein foll. Die Höhen- Niethfuge des Aufsenkeffels lag hinter dem Mafchinenftänder verfteckt.

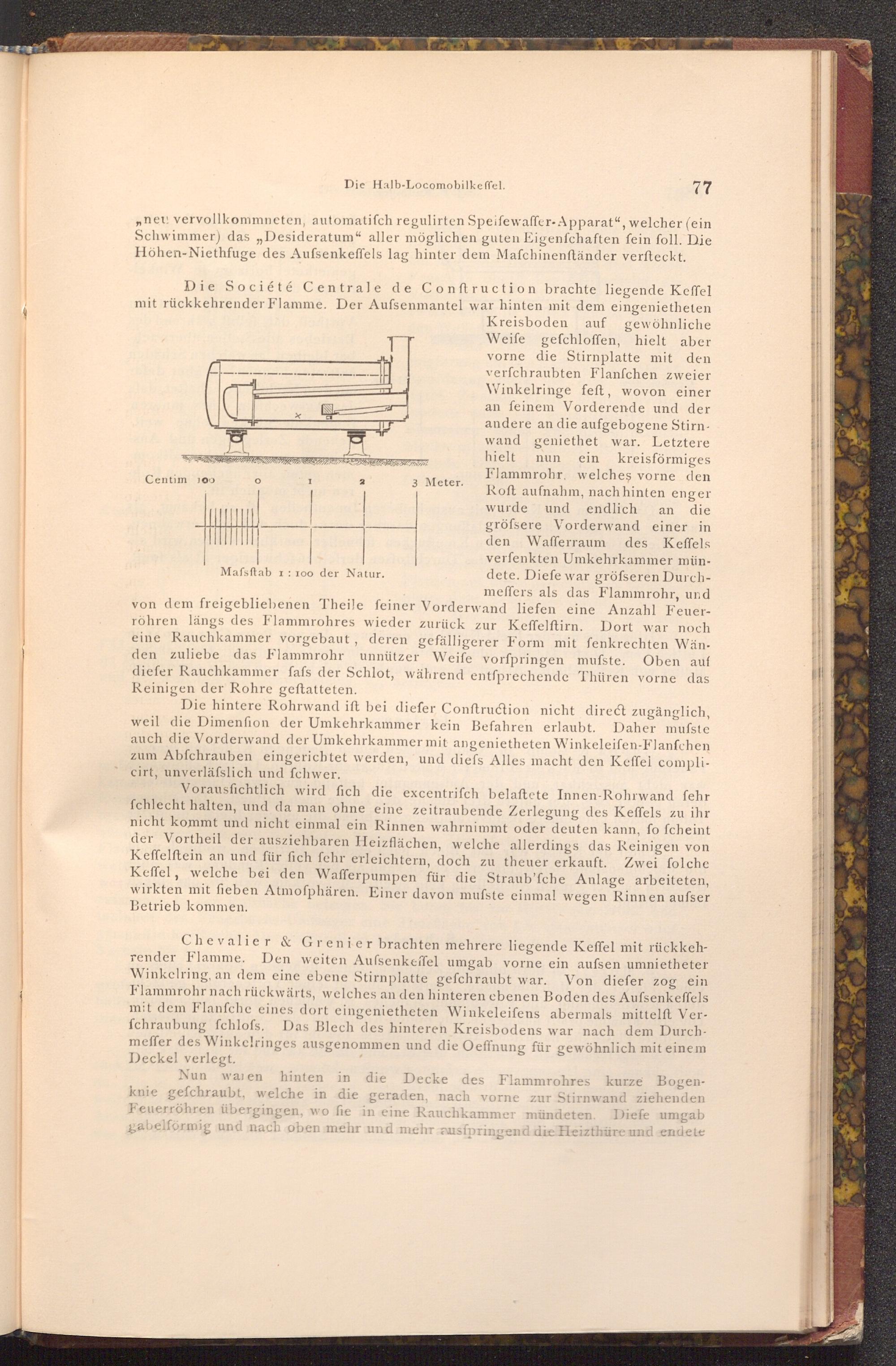

Die Société Centrale de Conftruction brachte liegende Keffel mit rückkehrender Flamme. Der Aufsenmantel war hinten mit dem eingenietheten

C

Centim 100

0

2

Mafsftab 1: 100 der Natur.

3 Meter.

Kreisboden auf gewöhnliche Weife gefchloffen, hielt aber vorne die Stirnplatte mit den verfchraubten Flanfchen zweier Winkelringe feft, wovon einer an feinem Vorderende und der andere an die aufgebogene Stirn­wand geniethet war. Letztere hielt nun ein kreisförmiges Flammrohr, welches vorne den Roft aufnahm, nach hinten enger wurde und endlich an die gröfsere Vorderwand einer in den Wafferraum des Keffels verfenkten Umkehrkammer mün­dete. Diefe war gröfseren Durch­meffers als das Flammrohr, und

von dem freigebliebenen Theile feiner Vorderwand liefen eine Anzahl Feuer­röhren längs des Flammrohres wieder zurück zur Keffelftirn. Dort war noch eine Rauchkammer vorgebaut, deren gefälligerer Form mit fenkrechten Wän­den zuliebe das Flammrohr unnützer Weife vorfpringen mufste. Oben auf diefer Rauchkammer fafs der Schlot, während entsprechende Thüren vorne das Reinigen der Rohre geftatteten.

Die hintere Rohrwand ift bei diefer Conftruction nicht direct zugänglich, weil die Dimenfion der Umkehrkammer kein Befahren erlaubt. Daher mufste auch die Vorderwand der Umkehrkammer mit angenietheten Winkeleifen- Flanfchen zum Abfchrauben eingerichtet werden, und diefs Alles macht den Keffel compli­cirt, unverlässlich und fchwer.

Vorausfichtlich wird fich die excentrifch belaftete Innen- Rohrwand fehr fchlecht halten, und da man ohne eine zeitraubende Zerlegung des Keffels zu ihr nicht kommt und nicht einmal ein Rinnen wahrnimmt oder deuten kann, fo fcheint der Vortheil der ausziehbaren Heizflächen, welche allerdings das Reinigen von Keffelftein an und für fich fehr erleichtern, doch zu theuer erkauft. Zwei folche Keffel, welche bei den Wafferpumpen für die Straub'fche Anlage arbeiteten, wirkten mit fieben Atmoſphären. Einer davon mufste einmal wegen Rinnen aufser Betrieb kommen.

Chevalier& Grenier brachten mehrere liegende Keffel mit rückkeh­render Flamme. Den weiten Aussenkeffel umgab vorne ein aufsen umnietheter Winkelring, an dem eine ebene Stirnplatte gefchraubt war. Von diefer zog ein Flammrohr nach rückwärts, welches an den hinteren ebenen Boden des Aufsenkeffels mit dem Flanfche eines dort eingenietheten Winkeleifens abermals mittelft Ver­fchraubung fchlofs. Das Blech des hinteren Kreisbodens war nach dem Durch­meffer des Winkelringes ausgenommen und die Oeffnung für gewöhnlich mit einem Deckel verlegt.

Nun walen hinten in die Decke des Flammrohres kurze Bogen­knie gefchraubt, welche in die geraden, nach vorne zur Stirnwand ziehenden Feuerröhren übergingen, wo fie in eine Rauchkammer mündeten. Diefe umgab gabelförmig und nach oben mehr und mehr ausfpringend die Heizthüre und endete
