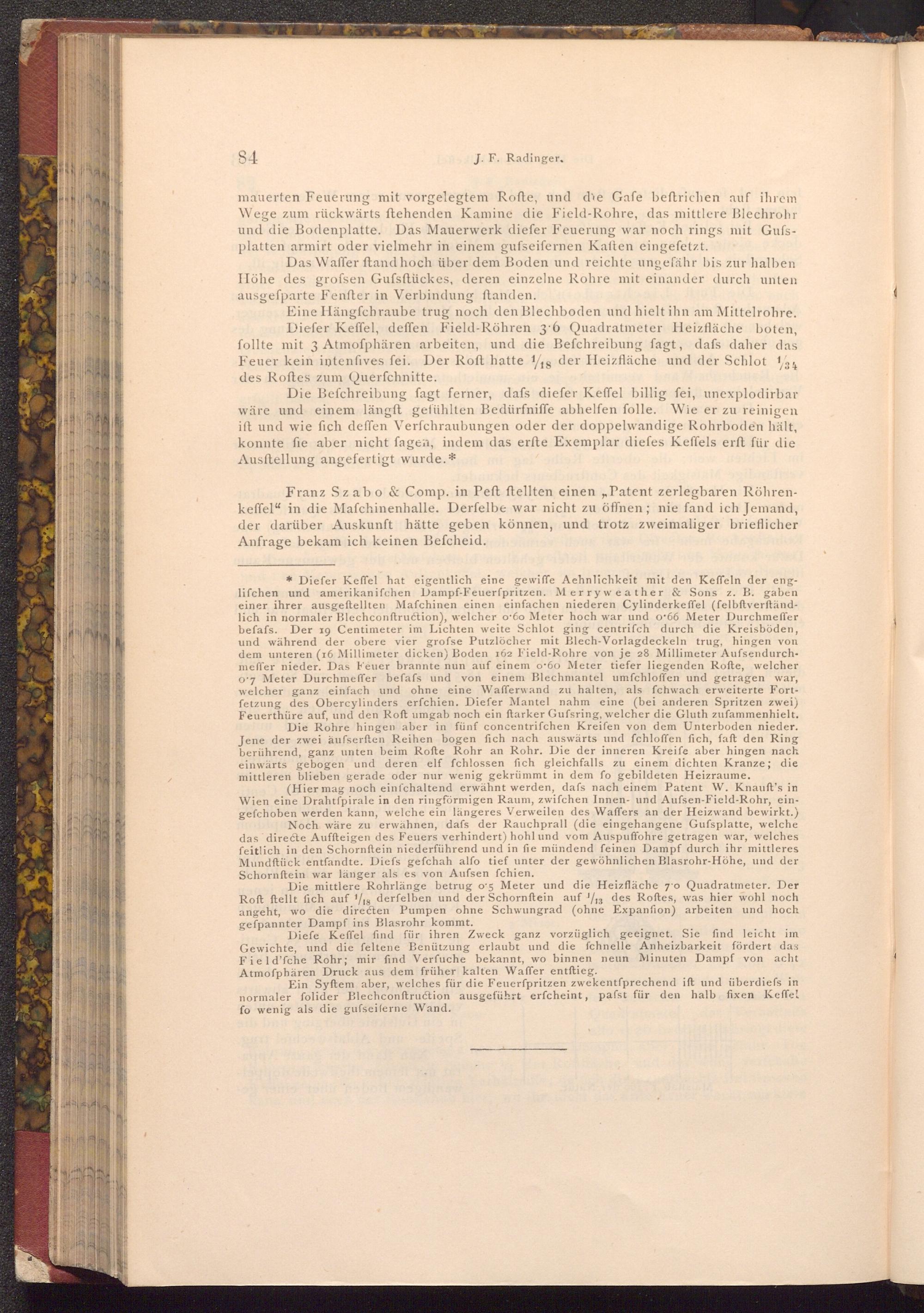

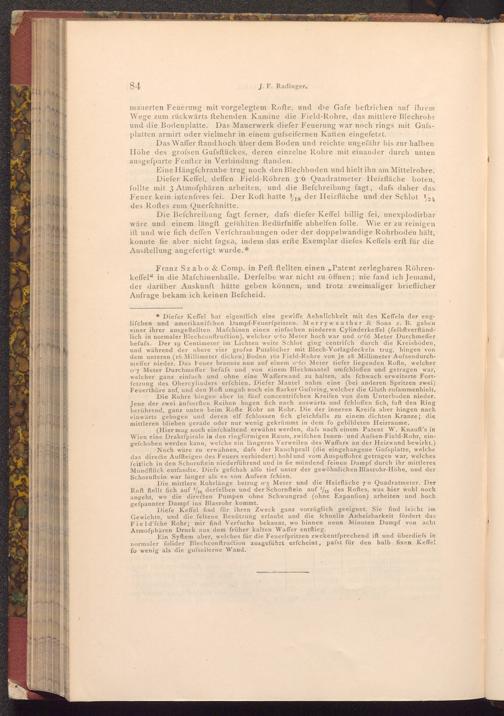

84

BJ. F. Radinger.

mauerten Feuerung mit vorgelegtem Rofte, und die Gafe beftrichen auf ihrem Wege zum rückwärts ftehenden Kamine die Field- Rohre, das mittlere Blechrohr und die Bodenplatte. Das Mauerwerk diefer Feuerung war noch rings mit Gufs­platten armirt oder vielmehr in einem gufseifernen Kaften eingefetzt.

Das Waffer ftand hoch über dem Boden und reichte ungefähr bis zur halben Höhe des grofsen Gufsftückes, deren einzelne Rohre mit einander durch unten ausgefparte Fenfter in Verbindung ftanden.

Eine Hängfchraube trug noch den Blechboden und hielt ihn am Mittelrohre. Diefer Keffel, deffen Field- Röhren 3.6 Quadratmeter Heizfläche boten, follte mit 3 Atmoſphären arbeiten, und die Befchreibung fagt, dafs daher das Feuer kein intenfives fei. Der Roft hatte 1/18 der Heizfläche und der Schlot 1/34 des Roftes zum Querfchnitte.

Die Befchreibung fagt ferner, dafs diefer Keffel billig fei, unexplodirbar wäre und einem längft gefühlten Bedürfniffe abhelfen folle. Wie er zu reinigen ift und wie fich deffen Verfchraubungen oder der doppelwandige Rohrboden hält, konnte fie aber nicht fagen, indem das erfte Exemplar diefes Keffels erft für die Ausftellung angefertigt wurde.*

Franz Szabo& Comp. in Peft ftellten einen, Patent zerlegbaren Röhren­keffel" in die Mafchinenhalle. Derfelbe war nicht zu öffnen; nie fand ich Jemand, der darüber Auskunft hätte geben können, und trotz zweimaliger brieflicher Anfrage bekam ich keinen Befcheid.

* Diefer Keffel hat eigentlich eine gewiffe Aehnlichkeit mit den Keffeln der eng­lifchen und amerikaniſchen Dampf- Feuerfpritzen. Merryweather& Sons z. B. gaben einer ihrer ausgeftellten Mafchinen einen einfachen niederen Cylinderkeffel( felbftverſtänd­lich in normaler Blechconftruction), welcher o'60 Meter hoch war und o'66 Meter Durchmeffer befafs. Der 19 Centimeter im Lichten weite Schlot ging centrifch durch die Kreisböden, und während der obere vier grofse Putzlöcher mit Blech- Vorlagdeckeln trug, hingen von dem unteren( 16 Millimeter dicken) Boden 162 Field- Rohre von je 28 Millimeter Aufsendurch­meffer nieder. Das Feuer brannte nun auf einem o 60 Meter tiefer liegenden Rofte, welcher 0.7 Meter Durchmeffer befafs und von einem Blechmantel umfchloffen und getragen war, welcher ganz einfach und ohne eine Wafferwand zu halten, als fchwach erweiterte Fort­fetzung des Obercylinders erfchien. Diefer Mantel nahm eine( bei anderen Spritzen zwei) Feuerthüre auf, und den Roft umgab noch ein ftarker Gufsring, welcher die Gluth zufammenhielt. Die Rohre hingen aber in fünf concentrifchen Kreifen von dem Unterboden nieder. Jene der zwei äufserften Reihen bogen fich nach auswärts und fchloffen fich, faft den Ring berührend, ganz unten beim Rofte Rohr an Rohr. Die der inneren Kreife aber hingen nach einwärts gebogen und deren elf fchlossen fich gleichfalls zu einem dichten Kranze; die mittleren blieben gerade oder nur wenig gekrümmt in dem fo gebildeten Heizraume.

( Hier mag noch einfchaltend erwähnt werden, dafs nach einem Patent W. Knauft's in Wien eine Drahtfpirale in den ringförmigen Raum, zwifchen Innen- und Aufsen- Field- Rohr, ein­gefchoben werden kann, welche ein längeres Verweilen des Waffers an der Heizwand bewirkt.) Noch wäre zu erwähnen, dafs der Rauchprall( die eingehangene Gufsplatte, welche das directe Auffteigen des Feuers verhindert) hohl und vom Auspuffohre getragen war, welches feitlich in den Schornftein niederführend und in fie mündend feinen Dampf durch ihr mittleres Mundftück entfandte. Diefs gefchah alfo tief unter der gewöhnlichen Blasrohr- Höhe, und der Schornftein war länger als es von Aufsen fchien.

Die mittlere Rohrlänge betrug o'5 Meter und die Heizfläche 70 Quadratmeter. Der Roft ftellt fich auf 1/18 derfelben und der Schornftein auf 13 des Roftes, was hier wohl noch angeht, wo die directen Pumpen ohne Schwungrad( ohne Expanfion) arbeiten und hoch gefpannter Dampf ins Blasrohr kommt.

Diefe Keffel find für ihren Zweck ganz vorzüglich geeignet. Sie find leicht im Gewichte, und die feltene Benützung erlaubt und die fchnelle Anheizbarkeit fördert das Field'fche Rohr; mir find Verfuche bekannt, wo binnen neun Minuten Dampf von acht Atmoſphären Druck aus dem früher kalten Waffer entftieg.

Ein Syftem aber, welches für die Feuerfpritzen zwekentfprechend ift und überdiefs in normaler folider Blechconftruction ausgeführt erfcheint, pafst für den halb fixen Keffe! fo wenig als die guſseiferne Wand.
