Keffelarmaturen.

5

Der ganze Apparat fammt Schrauben und Kautfchukfcheiben ift in einem Etui, fowie in der Figur zufammengeftellt, eingelegt.

Schäffer- Budenberg hatte eben folche, jedoch mit vertical geftellter Scala und darauf fenkrecht ftehender Schrift; jedenfalls ift die Anbringung von Scalen mit verticaler Schrift rationeller.

10

100

6611

-

-

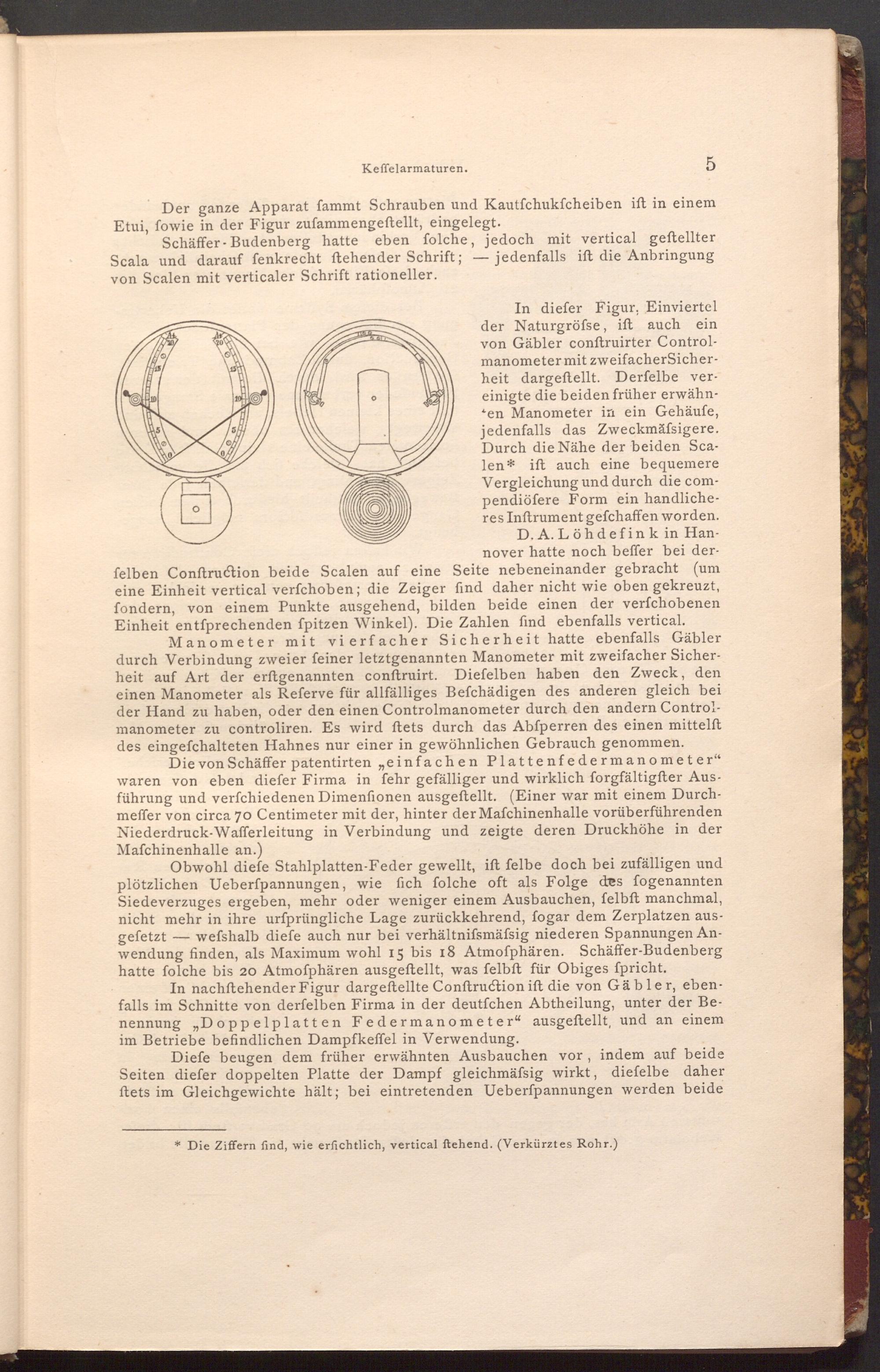

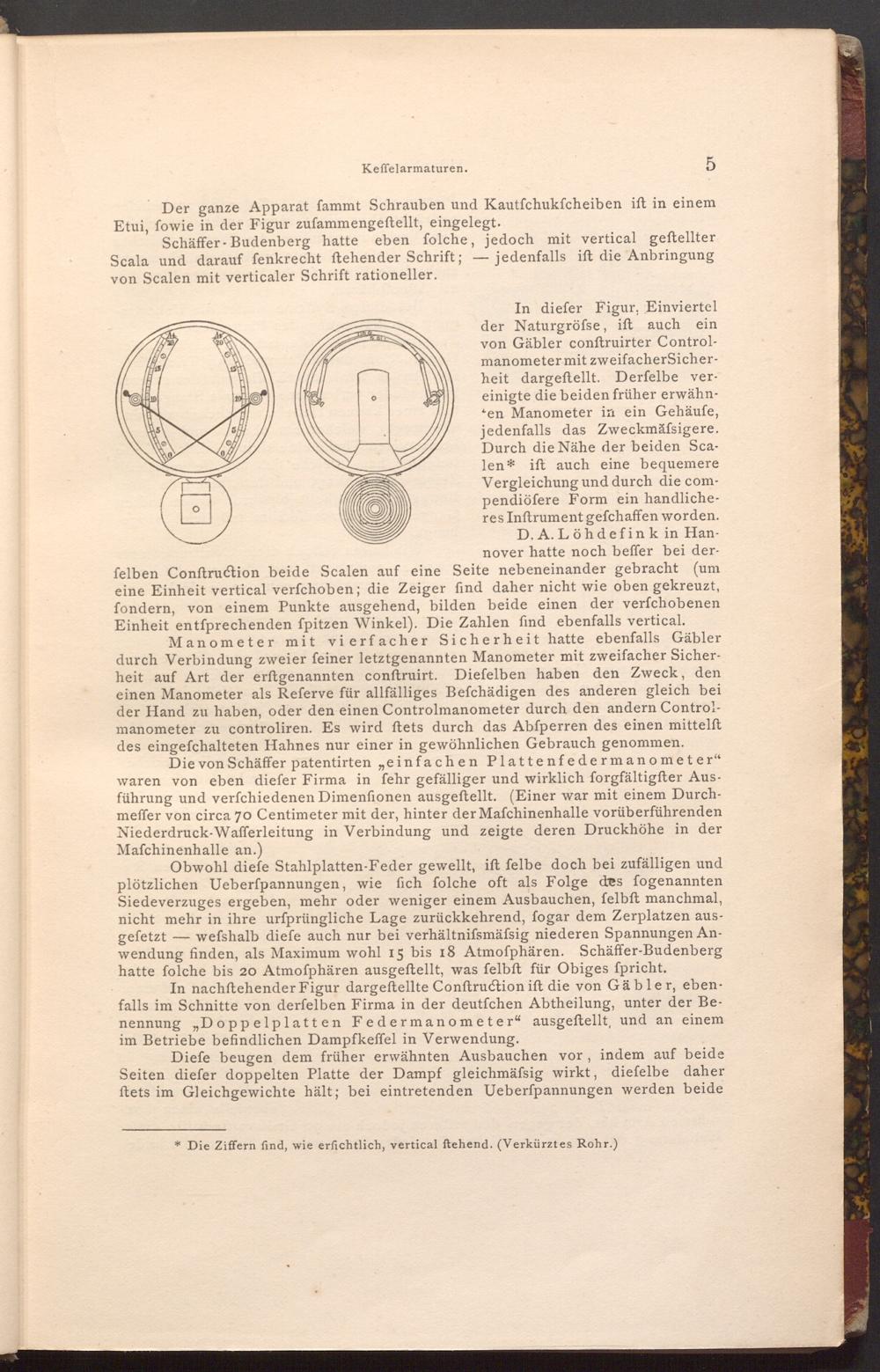

In diefer Figur, Einviertel der Naturgröfse, ift auch ein von Gäbler conftruirter Control­manometer mit zweifacherSicher­heit dargestellt. Derfelbe ver­einigte die beiden früher erwähn­' en Manometer in ein Gehäufe, jedenfalls das Zweckmäfsigere. Durch die Nähe der beiden Sca­len ift auch eine bequemere Vergleichung und durch die com­pendiöfere Form ein handliche­res Inftrument gefchaffen worden.

D. A. Löhdefink in Han­nover hatte noch beffer bei der­

felben Conftruction beide Scalen auf eine Seite nebeneinander gebracht( um eine Einheit vertical verfchoben; die Zeiger find daher nicht wie oben gekreuzt, fondern, von einem Punkte ausgehend, bilden beide einen der verfchobenen Einheit entſprechenden fpitzen Winkel). Die Zahlen find ebenfalls vertical.

Manometer mit vierfacher Sicherheit hatte ebenfalls Gäbler durch Verbindung zweier feiner letztgenannten Manometer mit zweifacher Sicher­heit auf Art der erftgenannten conftruirt. Diefelben haben den Zweck, den einen Manometer als Referve für allfälliges Befchädigen des anderen gleich bei der Hand zu haben, oder den einen Controlmanometer durch den andern Control­manometer zu controliren. Es wird ftets durch das Abfperren des einen mittelft des eingefchalteten Hahnes nur einer in gewöhnlichen Gebrauch genommen.

Die von Schäffer patentirten„ einfachen Plattenfedermanometer" waren von eben diefer Firma in fehr gefälliger und wirklich forgfältigfter Aus­führung und verfchiedenen Dimenfionen ausgeftellt.( Einer war mit einem Durch­meffer von circa 70 Centimeter mit der, hinter der Mafchinenhalle vorüberführenden Niederdruck- Wafferleitung in Verbindung und zeigte deren Druckhöhe in der Mafchinenhalle an.)

Obwohl diefe Stahlplatten- Feder gewellt, ift felbe doch bei zufälligen und plötzlichen Ueberfpannungen, wie fich folche oft als Folge des fogenannten Siedeverzuges ergeben, mehr oder weniger einem Ausbauchen, felbft manchmal, nicht mehr in ihre urfprüngliche Lage zurückkehrend, fogar dem Zerplatzen aus­gefetzt wefshalb diefe auch nur bei verhältnifsmäfsig niederen Spannungen An­wendung finden, als Maximum wohl 15 bis 18 Atmoſphären. Schäffer- Budenberg hatte folche bis 20 Atmofphären ausgeftellt, was felbft für Obiges fpricht.

-

In nachftehender Figur dargestellte Conftruction ift die von Gäbler, eben­falls im Schnitte von derfelben Firma in der deutfchen Abtheilung, unter der Be­nennung„ Doppelplatten Federmanometer" ausgeftellt, und an einem im Betriebe befindlichen Dampfkeffel in Verwendung.

Diefe beugen dem früher erwähnten Ausbauchen vor, indem auf beide Seiten diefer doppelten Platte der Dampf gleichmäfsig wirkt, diefelbe daher ftets im Gleichgewichte hält; bei eintretenden Ueberfpannungen werden beide

* Die Ziffern find, wie erfichtlich, vertical ftehend.( Verkürztes Rohr.)
