Platten, refpective die Auflager feft aneinander gedrückt, aber nicht ausgebaucht, jedoch an den Verbindungsftellen der Platten undicht; - aus diefem Grunde wahrfcheinlich macht auch diefe Firma folche Manometer blos bis 20 Atmoſphären.
Bei diefem Syfteme findet die Uebertragung der Bewegung der Plattenfeder auf die Zeigerwelle nicht, wie bei der Schäffer'fchen Conftruction, durch Zahnrad und Trieb ftatt, fondern es wird, durch die mit der unteren Plattenfeder verbundene verticale Stange, mittelft eines kleinen Hebels, ein Rechen auf- und abbewegt, welcher am oberen und unteren horizontalen Theile eine kleine Gall'fche Kette befeftigt hat, welche fich um die verzahnte Zeigerwelle fchlingt und derfelben jede ihrer Bewegungen mittheilt, hiedurch ift dem todten Gange des Zahnradfectors möglichft vorgebeugt.
Wir halten jedoch diefe Conftruction für etwas zu complicirt, und glauben, dafs eine directe Uebertragung von der verticalen aufund abgehenden Stange auf den Zeiger, der demnach excentrifch fein müfste, eine wefentliche Vereinfachung wäre.
Verticale Plattenfedern waren von der American Cleveland Steam Gauge Company und von Ashcroft in der amerikanifchen, und von Raven und Zabel in der deutfchen Abtheilung ausgeftellt. Von Erfteren konnte man abfolut keine Aufklärungen erhalten; fo viel fichtbar, war die Platte fehr ftark in concentrifchen Ringen gewellt, das Gehäufe verfilbert, der übrige fichtbare Me
O
e
B
$ Atm.
chanismus jedoch der art complicirt erfchei nend, dafs deffen praktifche Anwendung fehr in Frage fteht.

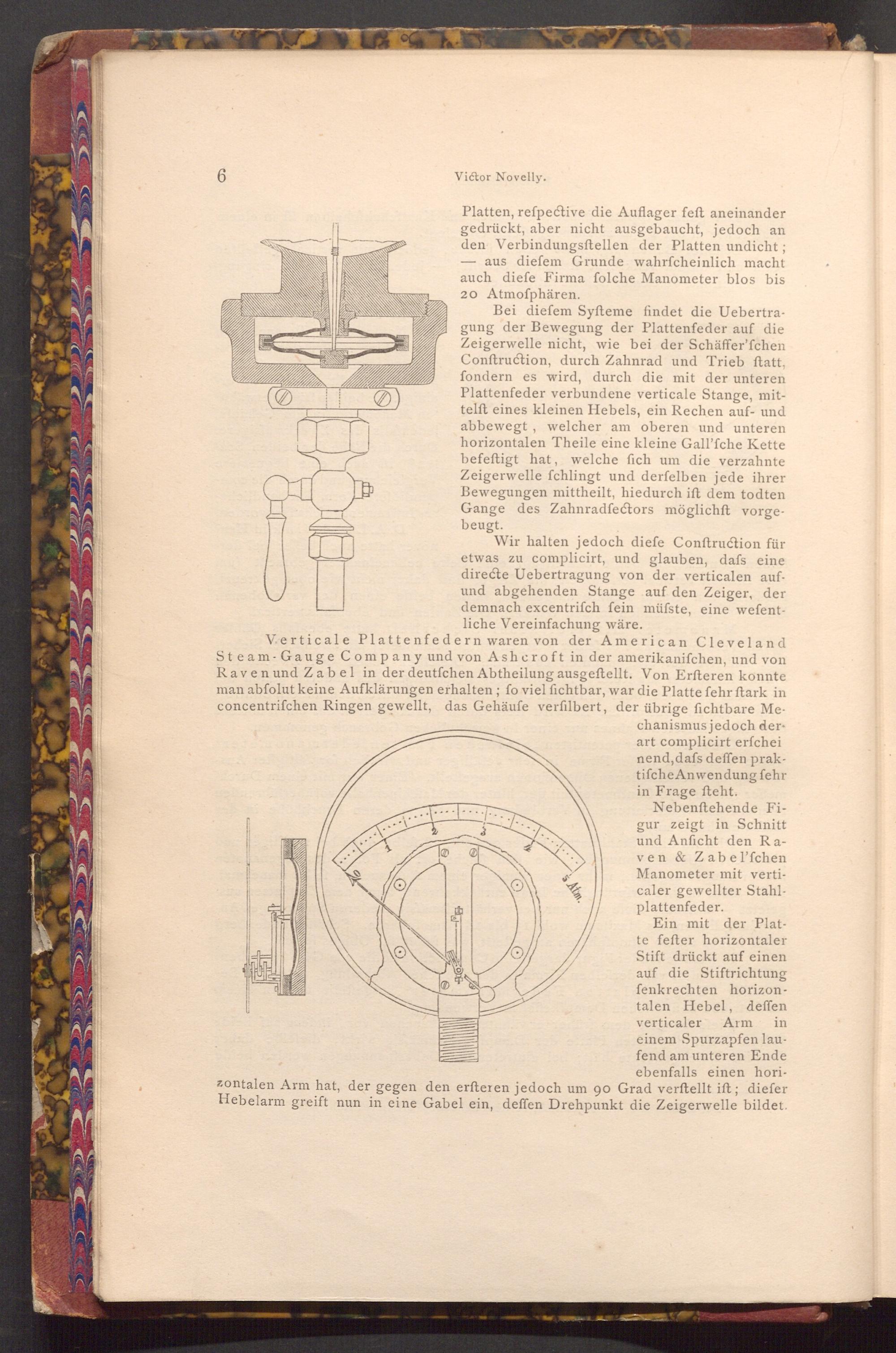

Nebenftehende Figur zeigt in Schnitt und Anficht den Raven& Zabel'fchen
Manometer mit verticaler gewellter Stahlplattenfeder.
Ein mit der Platte fefter horizontaler Stift drückt auf einen auf die Stiftrichtung fenkrechten horizontalen Hebel, deffen verticaler Arm in einem Spurzapfen laufend am unteren Ende ebenfalls einen hori
zontalen Arm hat, der gegen den erfteren jedoch um 90 Grad verftellt ift; diefer Hebelarm greift nun in eine Gabel ein, deffen Drehpunkt die Zeigerwelle bildet.
