Bei Verminderung des Dampfdruckes wirken die regulirbaren Gufseifenfcheiben des Gegengewichtes auf das Ventil, diefes öffnend. Für den Fall, als fich das Ventil nicht in dem entſprechenden Momente fchliefsen follte( Unreinigkeiten etc.) und fortwährend Dampf von höherer Spannung einftrömt, als die das Gegengewicht paralyfiren kann, fo wird das Queckfilber durch die in der äufseren Hülfe oben befindlichen kleinen Löcher hinausgetrieben, die Strahlen an der über denfelben befindlichen Glocke gebrochen und in den Behälter abfallen, von wo es durch die verfchraubte Oeffnung abgezogen und neu verwendet werden kann
Das Pfeifen des Dampfes bei feinem Entweichen zeigt, dafs der Apparat nicht in regelrechter Function ift.
Diefer Apparat zeichnet fich befonders vortheilhaft vor allen anderen dadurch aus, dafs bei demfelben gar keine Dichtungs- und Reibungsflächen vorkommen. Der Umftand noch, dafs derfelbe fein Nichtfunctioniren felbft anzeigt und nicht allein dem nebenftehenden Manometer diefs Gefchäft überläfst, läfst diefen Apparat trotz des fonft unbequemen Queckfilbers als recht praktiſch erfcheinen. Der Ausfteller benützt folche Ventile, um Dämpfe von angeblich 40 Pfund auf 2 Pfund und folche von 160 auf 20 Pfund zu reduciren.
0

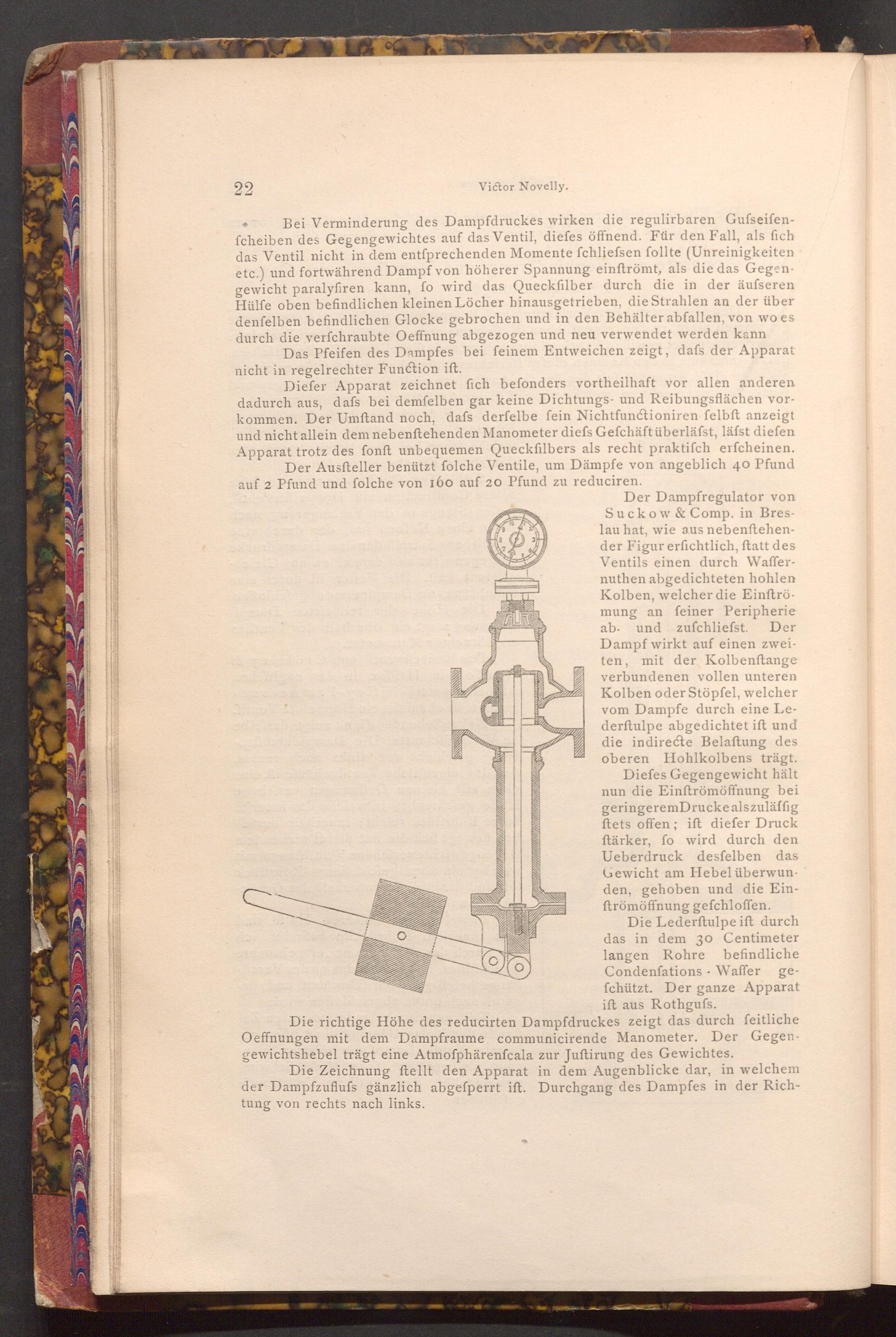

Der Dampfregulator von Suckow& Comp. in Breslau hat, wie aus nebenftehender Figur erfichtlich, ftatt des Ventils einen durch Waffernuthen abgedichteten hohlen Kolben, welcher die Einftrömung an feiner Peripherie ab. und zufchliefst. Der Dampf wirkt auf einen zweiten, mit der Kolbenftange verbundenen vollen unteren Kolben oder Stöpfel, welcher vom Dampfe durch eine Lederftulpe abgedichtet ift und die indirecte Belaftung des oberen Hohlkolbens trägt.
Diefes Gegengewicht hält nun die Einftrömöffnung bei geringeremDrucke als zuläffig ftets offen; ift diefer Druck ftärker, fo wird durch den Ueberdruck desfelben das Gewicht am Hebel überwunden, gehoben und die Einftrömöffnung gefchloffen.
Die Lederftulpe ift durch das in dem 30 Centimeter langen Rohre befindliche Condenfations Waffer gefchützt. Der ganze Apparat ift aus Rothgufs.
Die richtige Höhe des reducirten Dampfdruckes zeigt das durch feitliche Oeffnungen mit dem Dampfraume communicirende Manometer. Der Gegengewichtshebel trägt eine Atmoſphärenfcala zur Juftirung des Gewichtes.
Die Zeichnung ftellt den Apparat in dem Augenblicke dar, in welchem der Dampfzuflufs gänzlich abgefperrt ift. Durchgang des Dampfes in der Richtung von rechts nach links.
