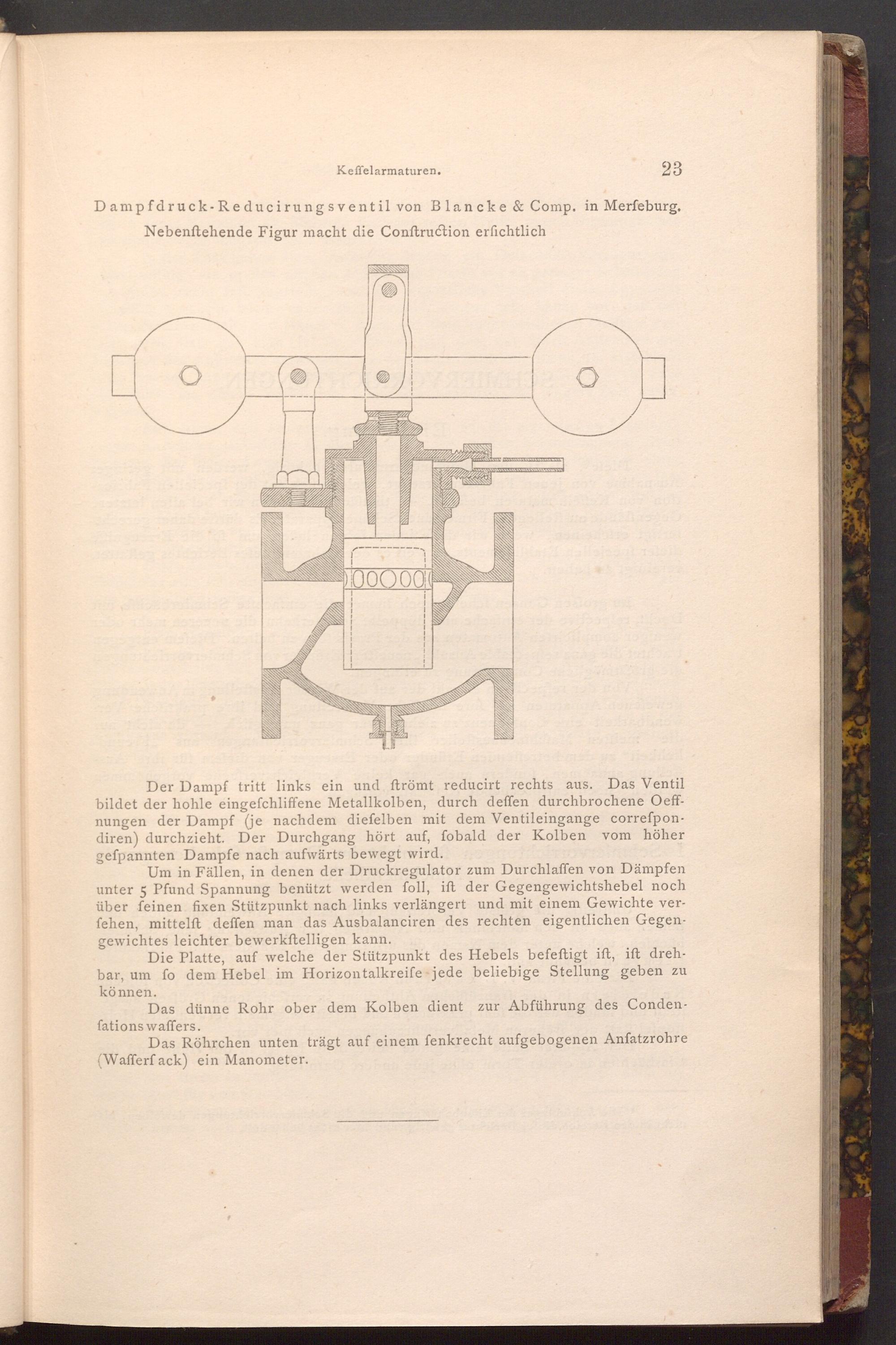

Dampfdruck- Reducirungsventil von Blancke& Comp. in Merfeburg. Nebenftehende Figur macht die Conftruction erfichtlich

1000000

Der Dampf tritt links ein und ftrömt reducirt rechts aus. Das Ventil bildet der hohle eingefchliffene Metallkolben, durch deffen durchbrochene Oeff­nungen der Dampf( je nachdem diefelben mit dem Ventileingange correfpon­diren) durchzieht. Der Durchgang hört auf, fobald der Kolben vom höher gefpannten Dampfe nach aufwärts bewegt wird.

Um in Fällen, in denen der Druckregulator zum Durchlaffen von Dämpfen unter 5 Pfund Spannung benützt werden foll, ift der Gegengewichtshebel noch über feinen fixen Stützpunkt nach links verlängert und mit einem Gewichte ver­fehen, mittelft deffen man das Ausbalanciren des rechten eigentlichen Gegen­gewichtes leichter bewerkstelligen kann.

Die Platte, auf welche der Stützpunkt des Hebels befeftigt ift, ift dreh­bar, um fo dem Hebel im Horizontalkreife jede beliebige Stellung geben zu

können.

Das dünne Rohr ober dem Kolben dient zur Abführung des Conden­fations waffers.

Das Röhrchen unten trägt auf einem fenkrecht aufgebogenen Anfatzrohre ( Wafferf ack) ein Manometer.
