ragende Rohr, in Verbindung fetzen kann. Auch kann man behufs der Oelfüllung den Hahnbolzen fo ftellen, dafs alle Rohre abgefperrt werden.

An dem, aus dem Oelbehälter ragenden Theile des Hahnbolzens ift. eine Markirung angebracht, welche den jeweiligen Contact der unteren Röhre mit der betreffenden oberen, refpective den totalen Dampfabfchlufs ( fhut) anzeigt.

Die Wirkungsweife diefes Appa­rates ift wie folgt:

Wird die obere längfte Röhre mit der unteren in Verbindung ge­bracht( Marke I), fo ftrömt der Dampf über den Oelfpiegel und es fliefst derfelbe bis zum Rande diefes Rohres durch das Küken und das untere Rohr in die Siebkugel, von welcher es der vorüber- und durchftreifende Dampf( im Dampfleitungsrohre) mit­reifst; nun condenfirt fich der zurück­gebliebene Dampf und das Oelniveau fteigt, um durch dasfelbe Rohr wieder abzufallen.

Stellt man den Bolzen auf die nächfte Marke( II), fo kommt das nächft gröfste obere Rohr zur gleichen Wirkung; es erfolgt jedoch eine

kräftigere Schmierung, indem bei diefer Stellung dem Dampfe eine gröfsere Con­denfationsfläche geboten wird, als früher, fich daher der Oelfpiegel rafcher, momentan höher über den Rand diefes Rohres heben wird.

Dasfelbe gefchieht beim Gebrauche des kleinften Rohres( Marke III), jedoch in noch erhöhterem Mafse. Das kleine feitlich angebrachte Ventil dient für den Condenfations- Wafferablafs. Als Beigabe fanden wir an einem folchen Apparate noch ein äufserlich angebrachtes, Oelftands Glasrohr".

Im Ganzen ift diefer fehr praktifche und höhft einfach conftruirte Oelhahn ein Bouillon Apparat mit fixer, jedoch relativ variabler Dampfeinftrömröhre. Die im Betrieb befindlichen haben fich auch auf der Ausftellung vortreff­lich bewährt.

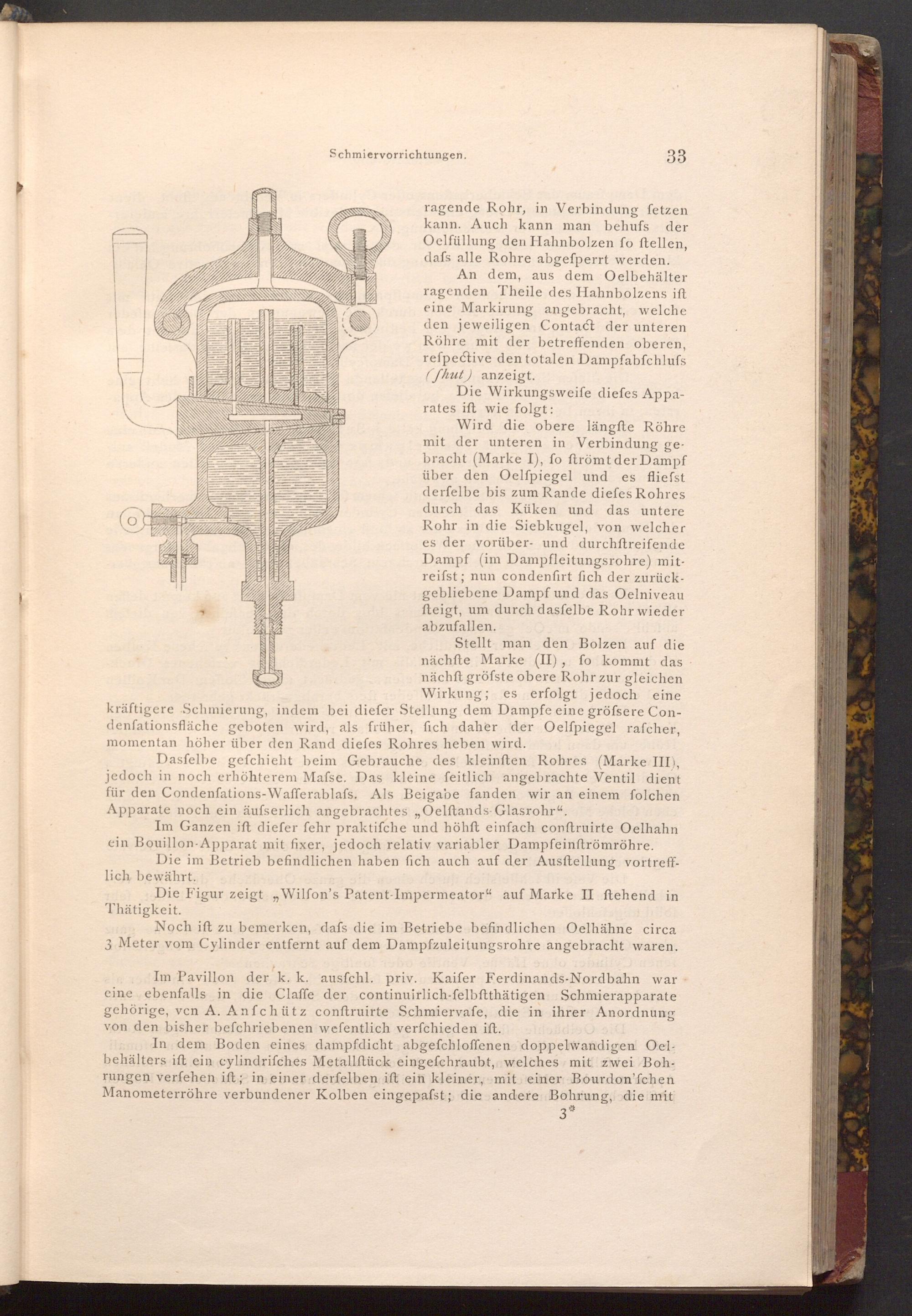

Die Figur zeigt ,, Wilfon's Patent Impermeator" auf Marke II ftehend in Thätigkeit. Noch ift zu bemerken, dafs die im Betriebe befindlichen Oelhähne circa 3 Meter vom Cylinder entfernt auf dem Dampfzuleitungsrohre angebracht waren.

Im Pavillon der k. k. ausfchl. priv. Kaifer Ferdinands- Nordbahn war eine ebenfalls in die Claffe der continuirlich- felbftthätigen Schmierapparate gehörige, vcn A. Anfchütz conftruirte Schmiervafe, die in ihrer Anordnung von den bisher befchriebenen wefentlich verfchieden ift. shildis O sid

In dem Boden eines dampfdicht abgefchloffenen doppelwandigen Oel­behälters ift ein cylindrifches Metallftück eingefchraubt, welches mit zwei Boh­rungen verfehen ift; in einer derfelben ist ein kleiner, mit einer Bourdon'fchen Manometerröhre verbundener Kolben eingepafst; die andere Bohrung, die mit
