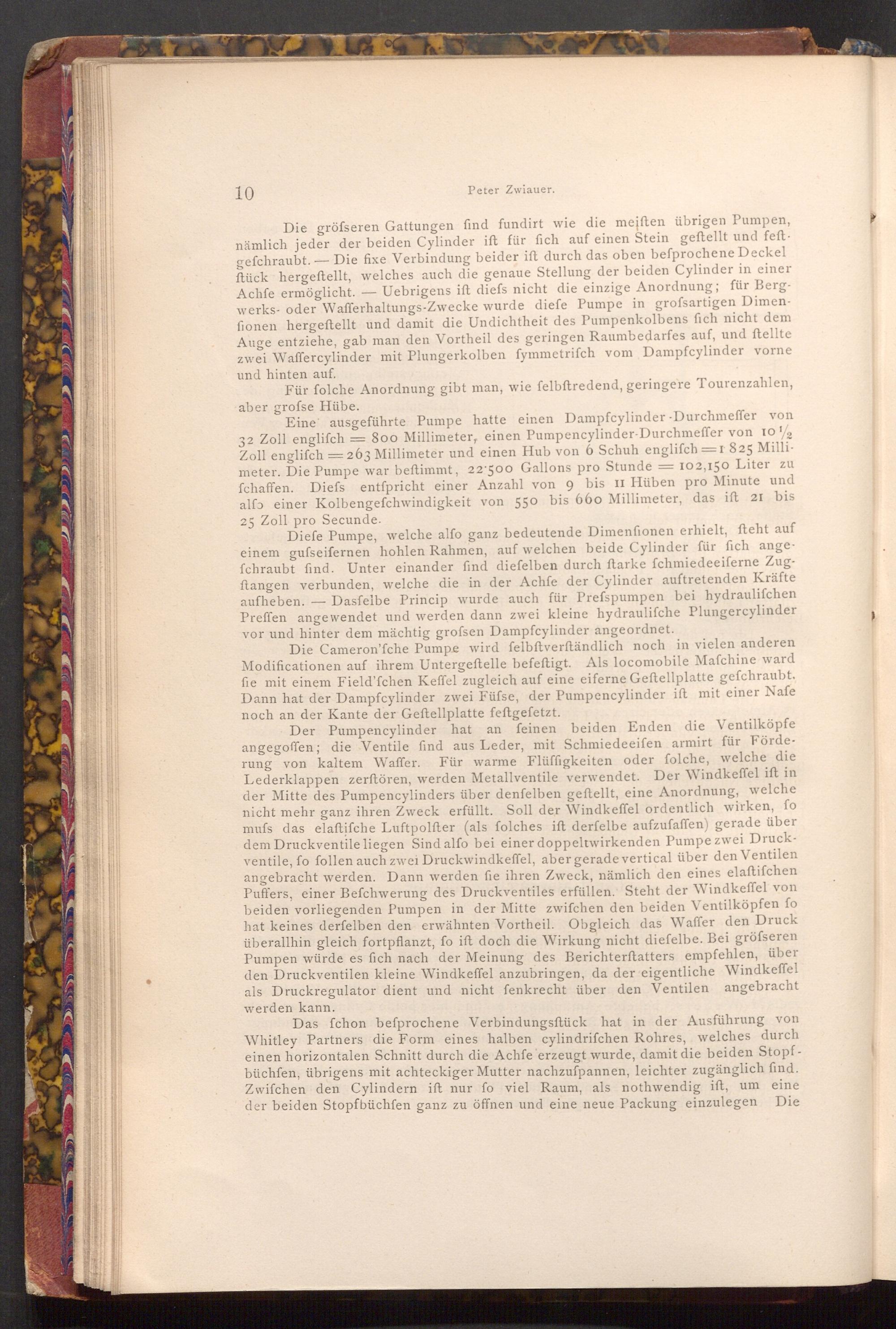

10
-
Peter Zwiauer.
Die gröfseren Gattungen find fundirt wie die meiften übrigen Pumpen, nämlich jeder der beiden Cylinder ift für fich auf einen Stein geftellt und feft. gefchraubt. Die fixe Verbindung beider ift durch das oben befprochene Deckel ftück hergeftellt, welches auch die genaue Stellung der beiden Cylinder in einer Achfe ermöglicht.- Uebrigens ift diefs nicht die einzige Anordnung; für Bergwerks- oder Wafferhaltungs- Zwecke wurde diefe Pumpe in grofsartigen Dimenfionen hergeftellt und damit die Undichtheit des Pumpenkolbens fich nicht dem Auge entziehe, gab man den Vortheil des geringen Raumbedarfes auf, und ftellte zwei Waffercylinder mit Plungerkolben fymmetrifch vom Dampfcylinder vorne und hinten auf.
Für folche Anordnung gibt man, wie felbftredend, geringere Tourenzahlen, aber grofse Hübe.
-
Eine ausgeführte Pumpe hatte einen Dampfcylinder Durchmeffer von 32 Zoll englifch= 800 Millimeter, einen Pumpen cylinder- Durchmeffer von 102 Zoll englifch 263 Millimeter und einen Hub von 6 Schuh englifch= r825 Millimeter. Die Pumpe war beftimmt, 22.500 Gallons pro Stunde= 102,150 Liter zu fchaffen. Diefs entſpricht einer Anzahl von 9 bis II Hüben pro Minute und alf einer Kolbengefchwindigkeit von 550 bis 660 Millimeter, das ift 21 bis 25 Zoll pro Secunde.
Diefe Pumpe, welche alfo ganz bedeutende Dimenfionen erhielt, fteht auf einem gufseifernen hohlen Rahmen, auf welchen beide Cylinder für fich angefchraubt find. Unter einander find diefelben durch ftarke fchmiedeeiferne Zugftangen verbunden, welche die in der Achfe der Cylinder auftretenden Kräfte aufheben. Dasfelbe Princip wurde auch für Prefspumpen bei hydraulifchen Preffen angewendet und werden dann zwei kleine hydraulifche Plungercylinder vor und hinter dem mächtig grofsen Dampfcylinder angeordnet.
Die Cameron'fche Pumpe wird felbftverſtändlich noch in vielen anderen Modificationen auf ihrem Untergeftelle befeftigt. Als locomobile Mafchine ward fie mit einem Field'fchen Keffel zugleich auf eine eiferne Geftellplatte gefchraubt. Dann hat der Dampfcylinder zwei Füfse, der Pumpencylinder ift mit einer Nafe noch an der Kante der Geftellplatte feftgefetzt.
Der Pumpen cylinder hat an feinen beiden Enden die Ventilköpfe angegoffen; die Ventile find aus Leder, mit Schmiedeeifen armirt für Förderung von kaltem Waffer. Für warme Flüffigkeiten oder folche, welche die Lederklappen zerftören, werden Metallventile verwendet. Der Windkeffel ift in der Mitte des Pumpencylinders über denfelben geftellt, eine Anordnung, welche nicht mehr ganz ihren Zweck erfüllt. Soll der Windkeffel ordentlich wirken, fo mufs das elaftifche Luftpolfter( als folches ift derfelbe aufzufaffen) gerade über dem Druckventile liegen Sind alfo bei einer doppeltwirkenden Pumpe zwei Druckventile, fo follen auch zwei Druckwindkeffel, aber gerade vertical über den Ventilen angebracht werden. Dann werden fie ihren Zweck, nämlich den eines elaftifchen Puffers, einer Befchwerung des Druckventiles erfüllen. Steht der Windkeffel von beiden vorliegenden Pumpen in der Mitte zwifchen den beiden Ventilköpfen fo hat keines derfelben den erwähnten Vortheil. Obgleich das Waffer den Druck überallhin gleich fortpflanzt, fo ift doch die Wirkung nicht diefelbe. Bei grösseren Pumpen würde es fich nach der Meinung des Berichterftatters empfehlen, über den Druckventilen kleine Windkeffel anzubringen, da der eigentliche Windkeffel als Druckregulator dient und nicht fenkrecht über den Ventilen angebracht werden kann.
Das fchon befprochene Verbindungsftück hat in der Ausführung von Whitley Partners die Form eines halben cylindrifchen Rohres, welches durch einen horizontalen Schnitt durch die Achfe erzeugt wurde, damit die beiden Stopfbüchfen, übrigens mit achteckiger Mutter nachzufpannen, leichter zugänglich find. Zwifchen den Cylindern ift nur fo viel Raum, als nothwendig ift, um eine der beiden Stopfbüchfen ganz zu öffnen und eine neue Packung einzulegen Die
