Spritzen und Pumpen.

11

Dampfcylinderflanfchen find nicht kreisrund, weil fonft die Dampfcanäle nicht ordentlich anlaufen könnten, fondern die Flanfche hat an der oberen Seite einen Anfatz, welcher äquidiftant zu dem Schiebercanale ift. Oben trägt der Cylinder einen aufgefchraubten Schieberkaften, der aus dem kreisrunden Gehäufe für die Steuerkolben befteht, welches fich unten an die Dampfcanäle anfchliefst. In der Mitte diefes cylindrifchen Schieberkaftens ift oben eine Welle eingela­gert, welche innen einen Hebel trägt. An der Fortfetzung der Welle aufser dem Schieberkaften ift ein gleicher, nur etwas längerer Hebel befeftigt, um durch Drehen den Hebel mit der Hand bewegen zu können. An den beiden Deckeln des Cylinders find kleinere Cylinder angefetzt, welche durch einen zweiten Canal mit dem Schieberkaften verbunden find. In den kleinen Cylindern fitzen die Steuerventile, deren Enden in den Raum, welchen der Dampfkolben bei jedem Hube befchreibt, hineinragen. Die beiden Ventile werden durch frifchen Dampf, welcher durch den fchrägen Canal ftets vom Schieberkaften kömmt, auf ihre Sitze angedrückt und verfchliefsen hierdurch kleinere verticale Canäle, welche, wenn die Ventile abgehoben find, den Dampfcylinder mit dem Raume hinter den Steuerkolben verbinden. Diefe fchliefsen nicht ganz dampfdicht an ihre Gehäufe und find durch einen Rahmen miteinander verbunden, zwifchen welchem der Schieber mit zwei Nafen gefasst wird.

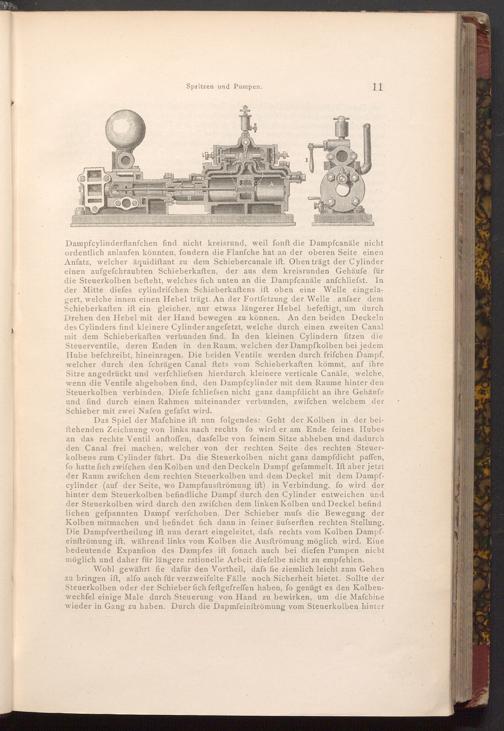

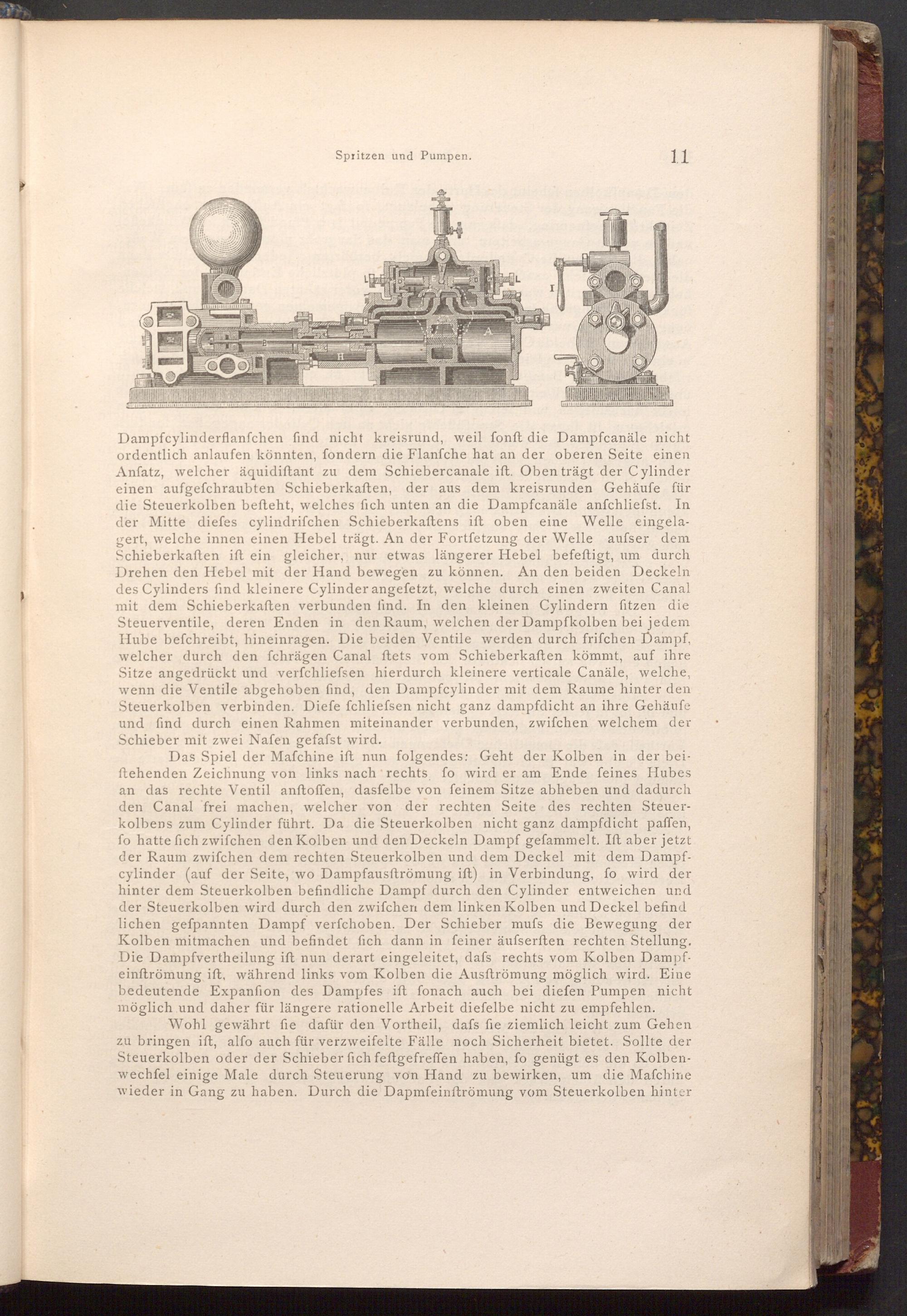

Das Spiel der Mafchine ift nun folgendes: Geht der Kolben in der bei­ftehenden Zeichnung von links nach rechts, fo wird er am Ende feines Hubes an das rechte Ventil anftoffen, dasfelbe von feinem Sitze abheben und dadurch den Canal frei machen, welcher von der rechten Seite des rechten Steuer­kolbens zum Cylinder führt. Da die Steuerkolben nicht ganz dampfdicht paffen, fo hatte fich zwifchen den Kolben und den Deckeln Dampf gefammelt. Ift aber jetzt der Raum zwifchen dem rechten Steuerkolben und dem Deckel mit dem Dampf­cylinder( auf der Seite, wo Dampfausftrömung ift) in Verbindung, fo wird der hinter dem Steuerkolben befindliche Dampf durch den Cylinder entweichen und der Steuerkolben wird durch den zwifchen dem linken Kolben und Deckel befind lichen gefpannten Dampf verfchoben. Der Schieber mufs die Bewegung der Kolben mitmachen und befindet fich dann in feiner äufserften rechten Stellung. Die Dampfvertheilung ift nun derart eingeleitet, dafs rechts vom Kolben Dampf­einftrömung ift, während links vom Kolben die Ausftrömung möglich wird. Eine bedeutende Expanfion des Dampfes ift fonach auch bei diefen Pumpen nicht möglich und daher für längere rationelle Arbeit diefelbe nicht zu empfehlen.

Wohl gewährt fie dafür den Vortheil, dafs fie ziemlich leicht zum Gehen zu bringen ift, alfo auch für verzweifelte Fälle noch Sicherheit bietet. Sollte der Steuerkolben oder der Schieber fich feftgefreffen haben, fo genügt es den Kolben­wechfel einige Male durch Steuerung von Hand zu bewirken, um die Mafchine wieder in Gang zu haben. Durch die Dapmfeinftrömung vom Steuerkolben hinter
