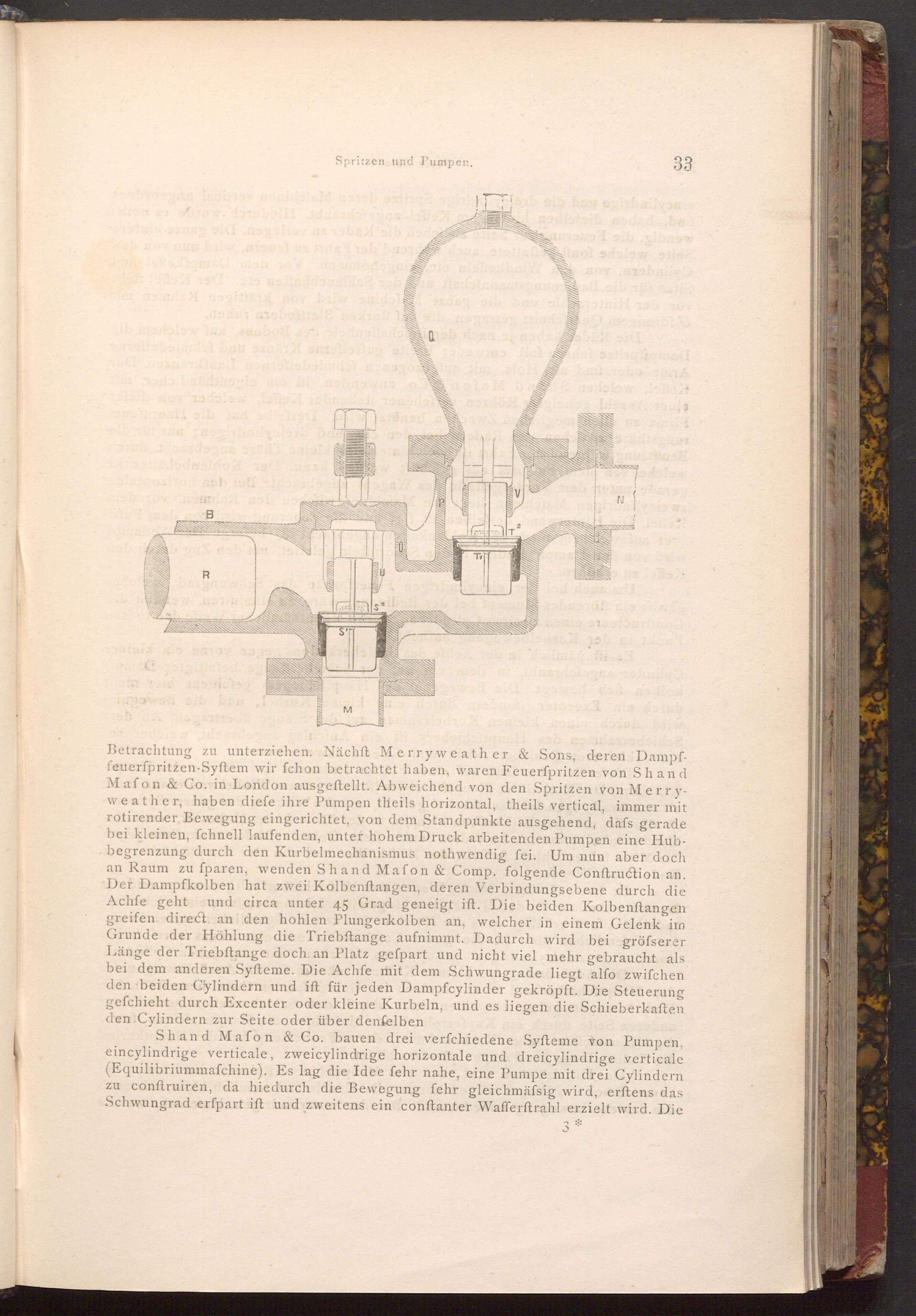

R

Spritzen und Pumpen,

33

Q

V

N

B

M

A

Betrachtung zu unterziehen. Nächft Merryweather& Sons, deren Dampf­feuerfpritzen- Syftem wir fchon betrachtet haben, waren Feuerfpritzen von Shand Mafon& Co. in London ausgeftellt. Abweichend von den Spritzen von Merry­weather, haben diefe ihre Pumpen theils horizontal, theils vertical, immer mit rotirender Bewegung eingerichtet, von dem Standpunkte ausgehend, dafs gerade bei kleinen, fchnell laufenden, unter hohem Druck arbeitenden Pumpen eine Hub­begrenzung durch den Kurbelmechanismus nothwendig fei. Um nun aber doch an Raum zu fparen, wenden Shand Mafon& Comp. folgende Conftruction an. Der Dampfkolben hat zwei Kolbenftangen, deren Verbindungsebene durch die Achfe geht und circa unter 45 Grad geneigt ift. Die beiden Kolbenstangen greifen direct an den hohlen Plungerkolben an, welcher in einem Gelenk im Grunde der Höhlung die Triebftange aufnimmt. Dadurch wird bei gröfserer Länge der Triebftange doch an Platz gefpart und nicht viel mehr gebraucht als bei dem anderen Syfteme. Die Achfe mit dem Schwungrade liegt alfo zwifchen den beiden Cylindern und ift für jeden Dampfcylinder gekröpft. Die Steuerung gefchieht durch Excenter oder kleine Kurbeln, und es liegen die Schieberkaften den Cylindern zur Seite oder über denfelben

blod

Shand Mafon& Co. bauen drei verfchiedene Syfteme von Pumpen, eincylindrige verticale, zweicylindrige horizontale und dreicylindrige verticale ( Equilibriummafchine). Es lag die Idee fehr nahe, eine Pumpe mit drei Cylindern zu conftruiren, da hiedurch die Bewegung fehr gleichmäfsig wird, erftens das Schwungrad erfpart ift und zweitens ein conftanter Wafferftrahl erzielt wird. Die

3*
