Dr. Exner.

Die Gefchwindigkeit der Zuführung, welche von der Mafchine felbftthätig beforgt wird, kann mit Rückficht auf die Befchaffenheit des Holzes verfchieden grofs gewählt werden, doch ift das Maximum derfelben 8 Meter per Minute.

-

An derfelben Hauptwelle a fitzt der Bohrer 7. Auf einem Tifch, der durch die Hand des Arbeiters die nöthige Bewegung erhält( mittelft des Hebels m und der Kurbeln an der Führungs- Schraubenfpindel o, Länge und Tiefe des Bohr­loches), liegt das zu bohrende Holz, das auf der Tifchplatte durch eine Klemm­fchraube feftgehalten wird. Dabei ift der Tifch mit Hemmungen verfehen, um eine beftimmte Länge und Tiefe der Löcher zu erhalten. Zum Höher und Tieferftellen des ganzen Tifches fammt longitudinaler und transverfaler Motions­vorrichtung dient das Schrauben- Handrad q.

Weniger deutlich find die Figuren in Beziehung auf den dritten Haupttheil, der zum Zapfenfchneiden mittelft vier Circularfägeblättern S1, S2, S3 und S4, adjuftirt ift, von denen die zwei erfteren vertical an der Hauptwelle a aufgefteckt find, während die letzteren zwei horizontal liegend durch zwei feparate aufrecht ftehende Spindeln getrieben werden. Um an Raum zu gewinnen, ift das mit Zapfen zu verfehende Holz in verticaler Stellung an eine ebenfolche Führungswand befe­ftigt. Diefe ganze Führungsplatte kann entweder gegen die Mitte der Mafchine zu geneigt oder völlig weggenommen, die Sägeblätter aber können durch Frais­köpfe erfetzt werden. Selbſtverſtändlich ift eine Verftellung der verticalen Cirkel­fägen in Beziehung auf ihre gegenfeitige Entfernung( um die Zapfen dicker zu machen), und eine Hebung oder Senkung der wagrechten Kreisfägen( um die Zapfen kürzer oder länger herzuftellen) ermöglicht. Zum Fefthalten des Holzes beziehungsweife zur Verftellung der aufrechten Tifchplatte und zum Neigen derfelben dienen die Schrauben t, t₁, to, tg und t4, die Kegelräder u, u₁, die Führung v und die Handhaben x, x1.

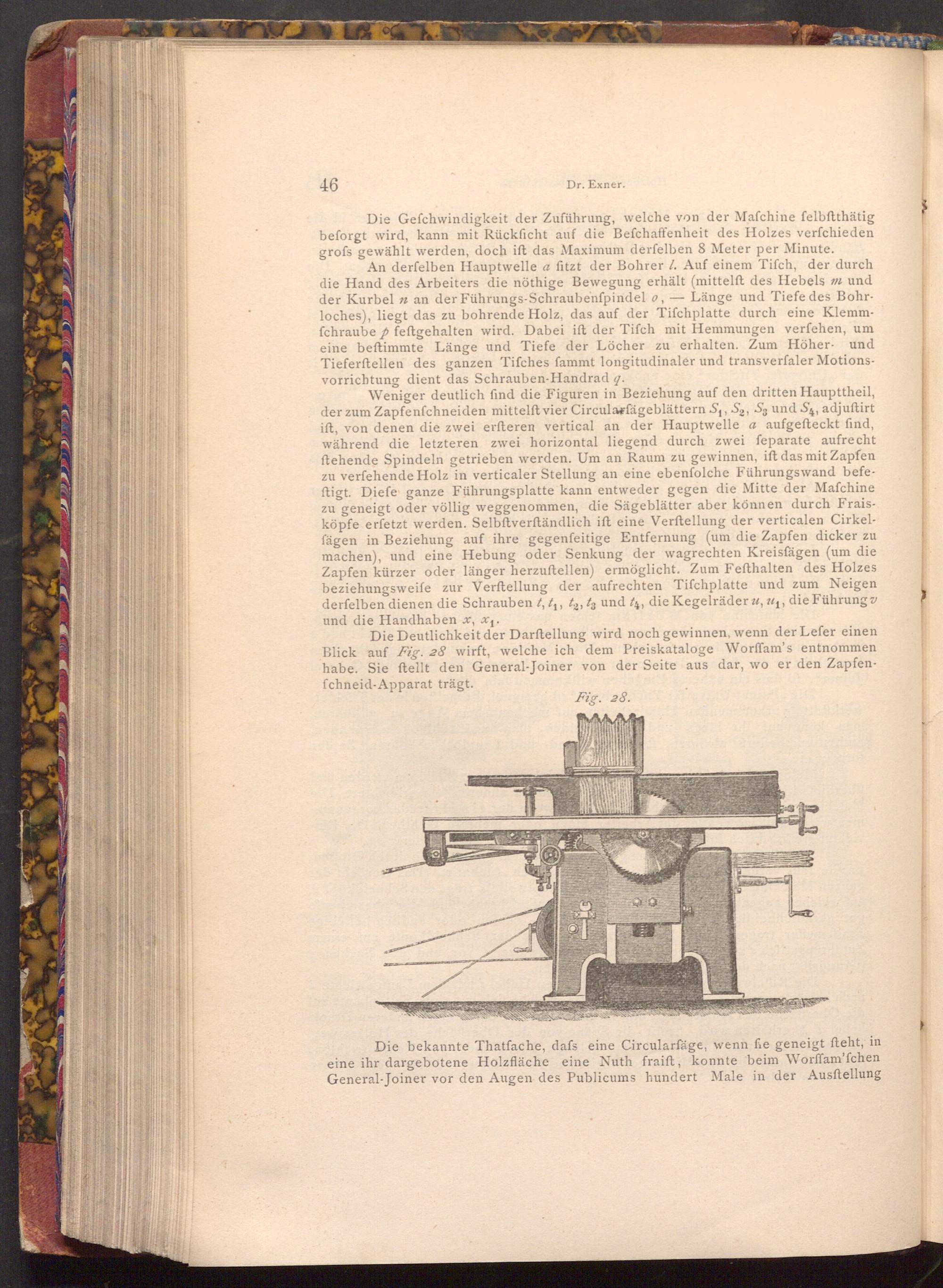

Die Deutlichkeit der Darstellung wird noch gewinnen, wenn der Lefer einen Blick auf Fig. 28 wirft, welche ich dem Preiskataloge Worffam's entnommen habe. Sie ftellt den General- Joiner von der Seite aus dar, wo er den Zapfen­fchneid- Apparat trägt.

Fig. 28.

Die bekannte Thatfache, dafs eine Circularfäge, wenn fie geneigt fteht, in eine ihr dargebotene Holzfläche eine Nuth fraift, konnte beim Worffam'fchen General Joiner vor den Augen des Publicums hundert Male in der Ausftellung
