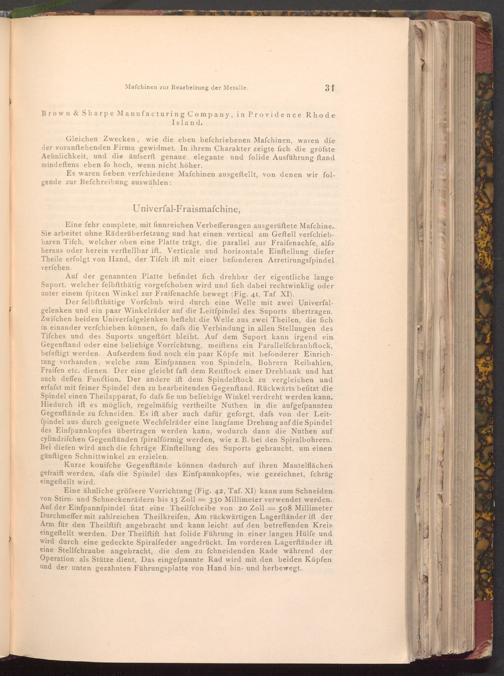

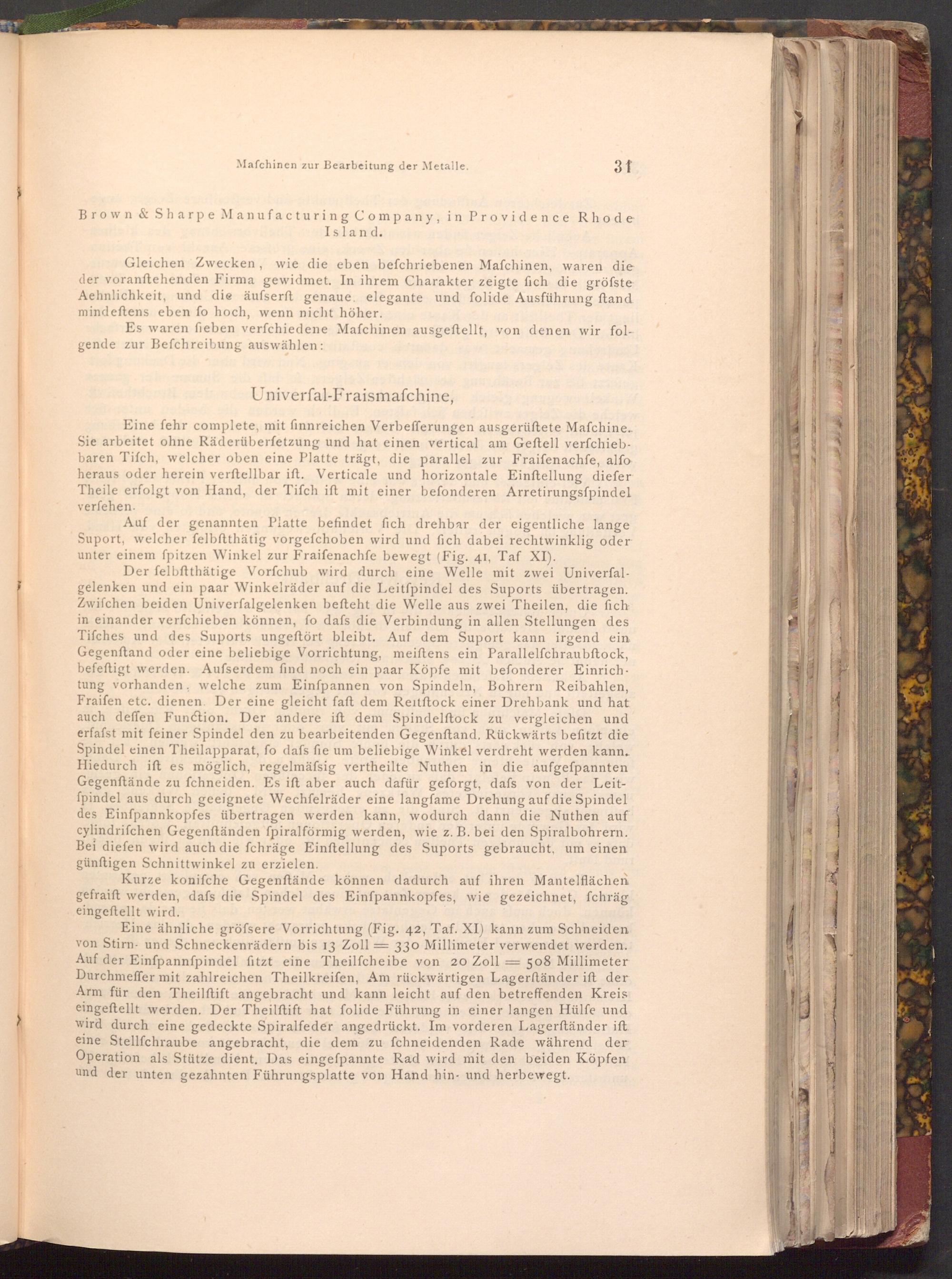

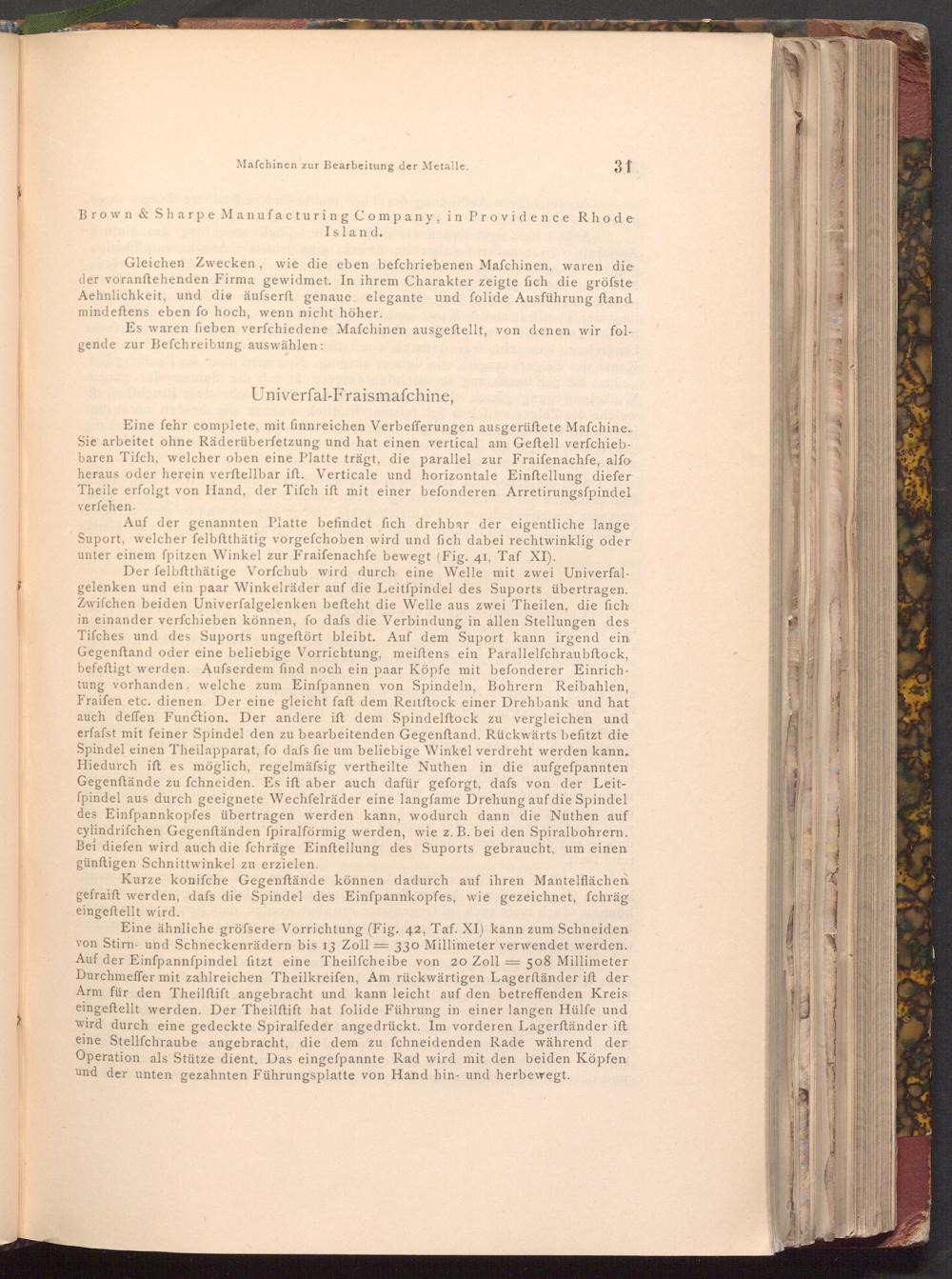

Mafchinen zur Bearbeitung der Metalle.

31

Brown& Sharpe Manufacturing Company, in Providence Rhode

Island.

Gleichen Zwecken, wie die eben befchriebenen Maſchinen, waren die der voranftehenden Firma gewidmet. In ihrem Charakter zeigte fich die gröfste Aehnlichkeit, und die äufserft genaue. elegante und folide Ausführung ftand mindeftens eben fo hoch, wenn nicht höher.

Es waren fieben verfchiedene Mafchinen ausgeftellt, von denen wir fol­gende zur Befchreibung auswählen:

Univerfal- Fraismafchine,

Eine fehr complete, mit finnreichen Verbefferungen ausgerüftete Mafchine.. Sie arbeitet ohne Räderüberfetzung und hat einen vertical am Geftell verfchieb­baren Tifch, welcher oben eine Platte trägt, die parallel zur Fraifenachfe, alfo heraus oder herein verftellbar ift. Verticale und horizontale Einftellung diefer Theile erfolgt von Hand, der Tifch ift mit einer befonderen Arretirungsfpindel verfehen.

Auf der genannten Platte befindet fich drehbar der eigentliche lange Suport, welcher felbftthätig vorgefchoben wird und fich dabei rechtwinklig oder unter einem fpitzen Winkel zur Fraifenachfe bewegt( Fig. 41, Taf XI).

Der felbftthätige Vorfchub wird durch eine Welle mit zwei Univerfal­gelenken und ein paar Winkelräder auf die Leitfpindel des Suports übertragen. Zwifchen beiden Univerfalgelenken befteht die Welle aus zwei Theilen, die fich in einander verfchieben können, fo dafs die Verbindung in allen Stellungen des Tifches und des Suports ungeftört bleibt. Auf dem Suport kann irgend ein Gegenftand oder eine beliebige Vorrichtung, meiftens ein Parallelfchraubftock, befeftigt werden. Ausserdem find noch ein paar Köpfe mit befonderer Einrich­tung vorhanden, welche zum Einfpannen von Spindeln, Bohrern Reibahlen, Fraifen etc. dienen. Der eine gleicht faft dem Reitftock einer Drehbank und hat auch deffen Function. Der andere ift dem Spindelftock zu vergleichen und erfafst mit feiner Spindel den zu bearbeitenden Gegenftand. Rückwärts befitzt die Spindel einen Theilapparat, fo dafs fie um beliebige Winkel verdreht werden kann. Hiedurch ift es möglich, regelmäfsig vertheilte Nuthen in die aufgefpannten Gegenftände zu fchneiden. Es ist aber auch dafür geforgt, dafs von der Leit­fpindel aus durch geeignete Wechfelräder eine langfame Drehung auf die Spindel des Einfpannkopfes übertragen werden kann, wodurch dann die Nuthen auf cylindrifchen Gegenständen fpiralförmig werden, wie z. B. bei den Spiralbohrern. Bei diefen wird auch die fchräge Einftellung des Suports gebraucht, um einen günftigen Schnittwinkel zu erzielen.

Kurze konifche Gegenftände können dadurch auf ihren Mantelflächen gefraift werden, dafs die Spindel des Einfpannkopfes, wie gezeichnet, fchräg eingeftellt wird.

Eine ähnliche gröfsere Vorrichtung( Fig. 42, Taf. XI) kann zum Schneiden von Stirn- und Schneckenrädern bis 13 Zoll= 330 Millimeter verwendet werden. Auf der Einfpannfpindel fitzt eine Theilfcheibe von 20 Zoll 508 Millimeter Durchmeffer mit zahlreichen Theilkreifen, Am rückwärtigen Lagerſtänder ift der Arm für den Theilftift angebracht und kann leicht auf den betreffenden Kreis eingeftellt werden. Der Theilftift hat folide Führung in einer langen Hülfe und wird durch eine gedeckte Spiralfeder angedrückt. Im vorderen Lagerſtänder ift eine Stellfchraube angebracht, die dem zu fchneidenden Rade während der Operation als Stütze dient. Das eingefpannte Rad wird mit den beiden Köpfen und der unten gezahnten Führungsplatte von Hand hin- und herbewegt.
