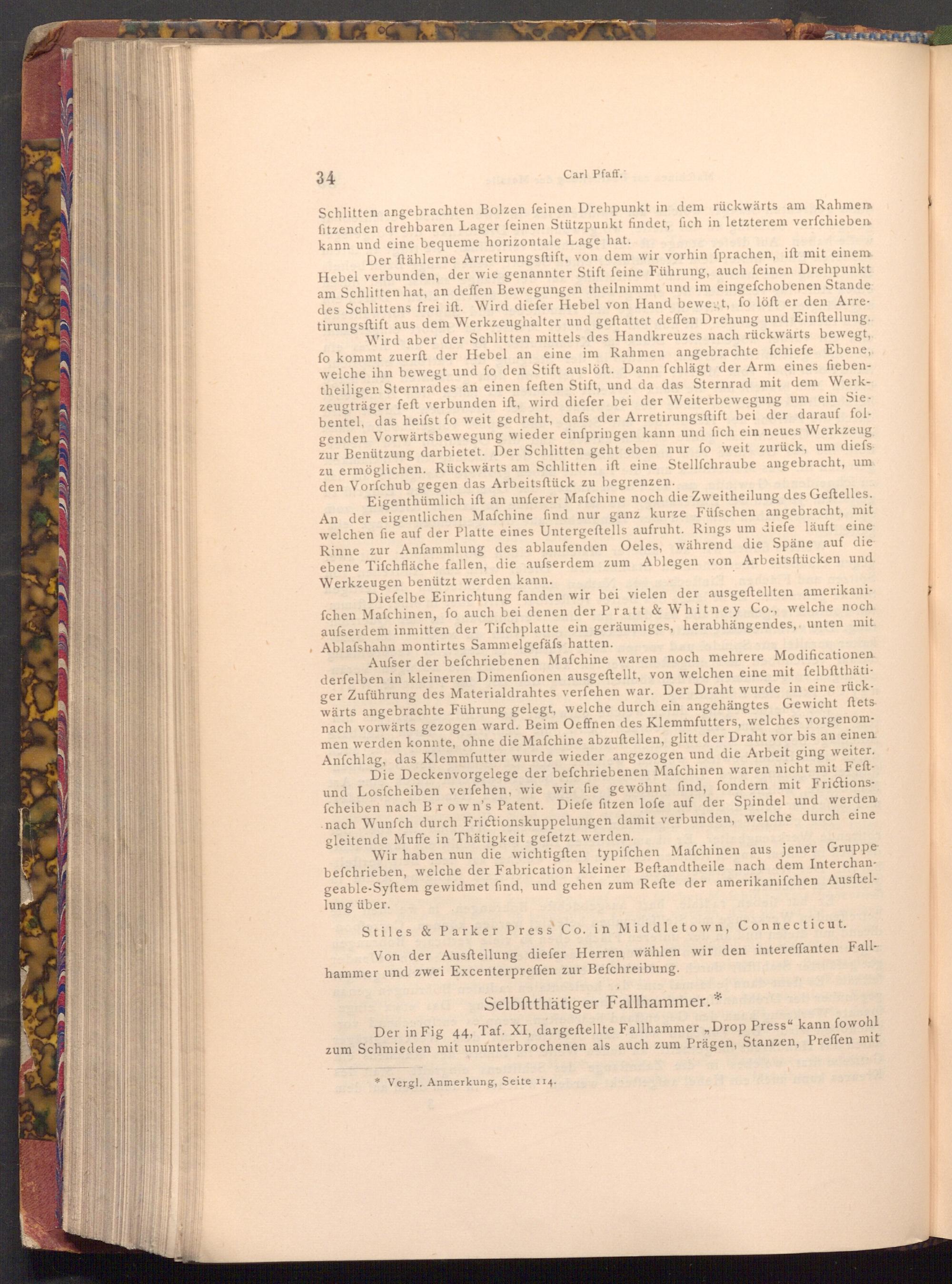

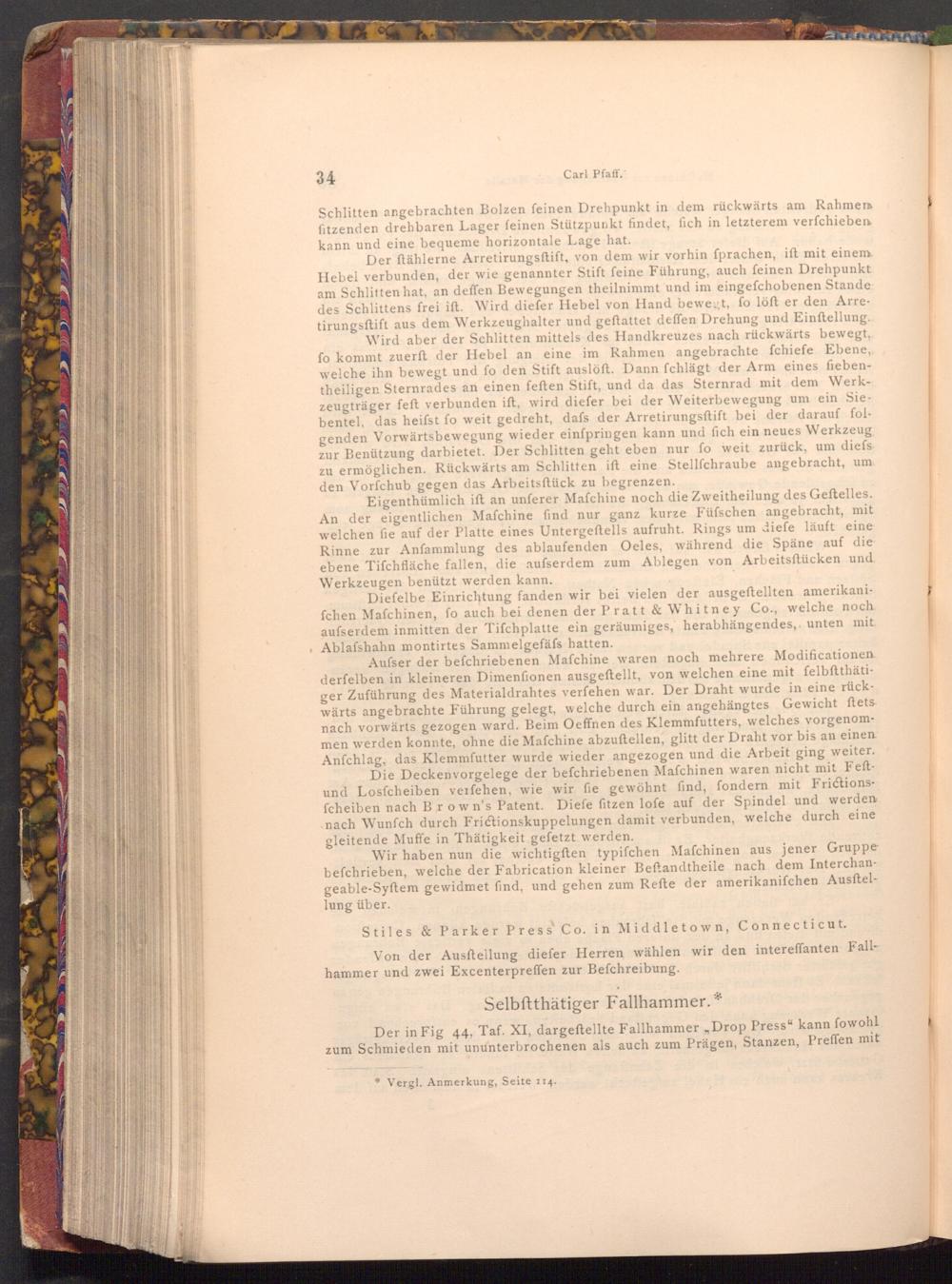

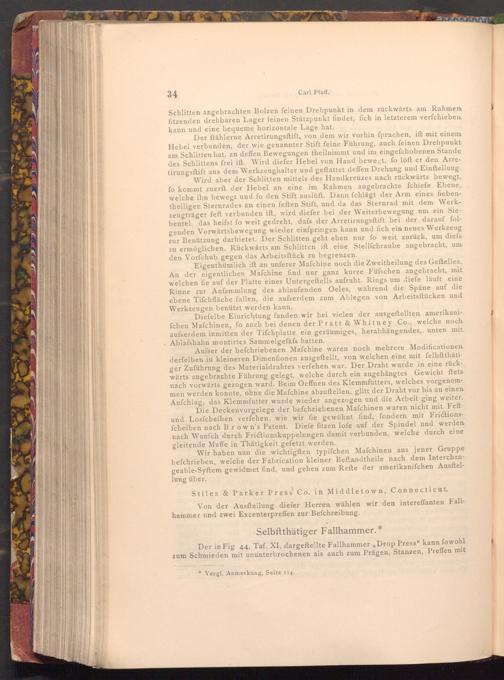

Carl Pfaff.

Schlitten angebrachten Bolzen feinen Drehpunkt in dem rückwärts am Rahmen fitzenden drehbaren Lager feinen Stützpunkt findet, fich in letzterem verfchieben kann und eine bequeme horizontale Lage hat.

Der ftählerne Arretirungsftift, von dem wir vorhin fprachen, ift mit einem Hebel verbunden, der wie genannter Stift feine Führung, auch feinen Drehpunkt. am Schlitten hat, an deffen Bewegungen theilnimmt und im eingefchobenen Stande des Schlittens frei ift. Wird diefer Hebel von Hand bewegt, fo löft er den Arre­tirungsftift aus dem Werkzeughalter und geftattet deffen Drehung und Einftellung.. Wird aber der Schlitten mittels des Handkreuzes nach rückwärts bewegt ,. fo kommt zuerft der Hebel an eine im Rahmen angebrachte fchiefe Ebene ,. welche ihn bewegt und fo den Stift auslöft. Dann fchlägt der Arm eines fieben­theiligen Sternrades an einen feften Stift, und da das Sternrad mit dem Werk­zeugträger feft verbunden ist, wird diefer bei der Weiterbewegung um ein Sie­bentel, das heifst fo weit gedreht, dafs der Arretirungsftift bei der darauf fol­genden Vorwärtsbewegung wieder einfpringen kann und fich ein neues Werkzeug zur Benützung darbietet. Der Schlitten geht eben nur fo weit zurück, um diefs zu ermöglichen. Rückwärts am Schlitten ift eine Stellfchraube angebracht, um den Vorfchub gegen das Arbeitsftück zu begrenzen.

Eigenthümlich ift an unferer Mafchine noch die Zweitheilung des Geftelles. An der eigentlichen Mafchine find nur ganz kurze Füfschen angebracht, mit welchen fie auf der Platte eines Untergeftells aufruht. Rings um diefe läuft eine Rinne zur Anfammlung des ablaufenden Oeles, während die Späne auf die ebene Tifchfläche fallen, die aufserdem zum Ablegen von Arbeitsftücken und. Werkzeugen benützt werden kann.

Diefelbe Einrichtung fanden wir bei vielen der ausgeftellten amerikani­fchen Maſchinen, fo auch bei denen der Pratt& Whitney Co., welche noch aufserdem inmitten der Tifchplatte ein geräumiges, herabhängendes, unten mit , Ablafshahn montirtes Sammelgefäfs hatten.

Aufser der befchriebenen Mafchine waren noch mehrere Modificationen. derfelben in kleineren Dimenfionen ausgeftellt, von welchen eine mit felbftthäti­ger Zuführung des Materialdrahtes verfehen war. Der Draht wurde in eine rück­wärts angebrachte Führung gelegt, welche durch ein angehängtes Gewicht ftets nach vorwärts gezogen ward. Beim Oeffnen des Klemmfutters, welches vorgenom­men werden konnte, ohne die Mafchine abzuftellen, glitt der Draht vor bis an einen Anfchlag, das Klemmfutter wurde wieder angezogen und die Arbeit ging weiter. Die Deckenvorgelege der befchriebenen Mafchinen waren nicht mit Feft­und Losfcheiben verfehen, wie wir fie gewöhnt find, fondern mit Frictions­fcheiben nach Brown's Patent. Diefe fitzen lofe auf der Spindel und werden nach Wunſch durch Frictionskuppelungen damit verbunden, welche durch eine gleitende Muffe in Thätigkeit gefetzt werden.

Wir haben nun die wichtigften typifchen Mafchinen aus jener Gruppe befchrieben, welche der Fabrication kleiner Beftandtheile nach dem Interchan­geable- Syftem gewidmet find, und gehen zum Refte der amerikanifchen Ausftel­lung über.

Stiles& Parker Press Co. in Middletown, Connecticut. Von der Ausftellung diefer Herren wählen wir den intereffanten Fall­hammer und zwei Excenterpreffen zur Befchreibung.

Selbftthätiger Fallhammer.

Der in Fig 44, Taf. XI, dargestellte Fallhammer, Drop Press" kann fowohl zum Schmieden mit ununterbrochenen als auch zum Prägen, Stanzen, Preffen mit

* Vergl. Anmerkung, Seite 114.
