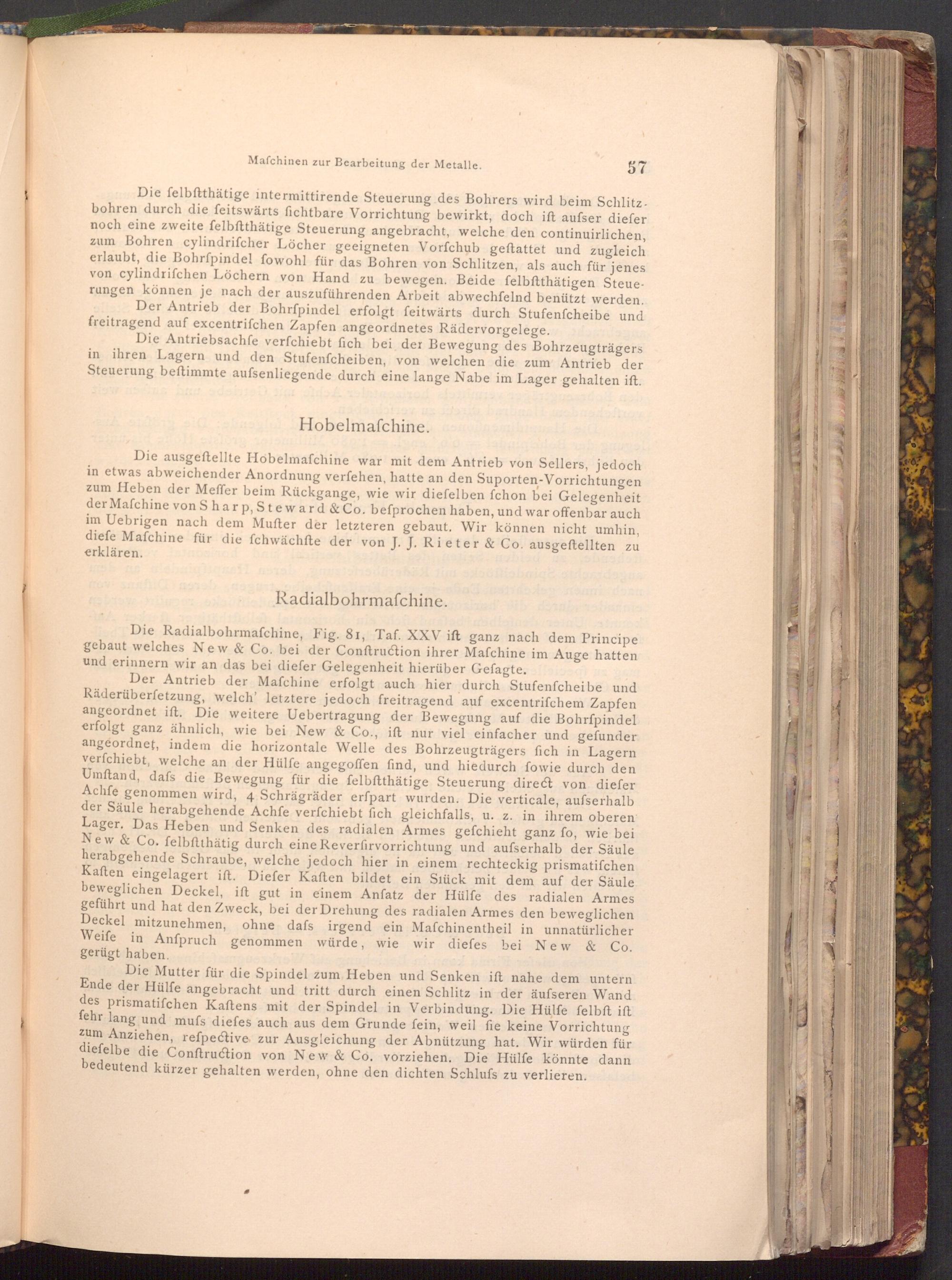

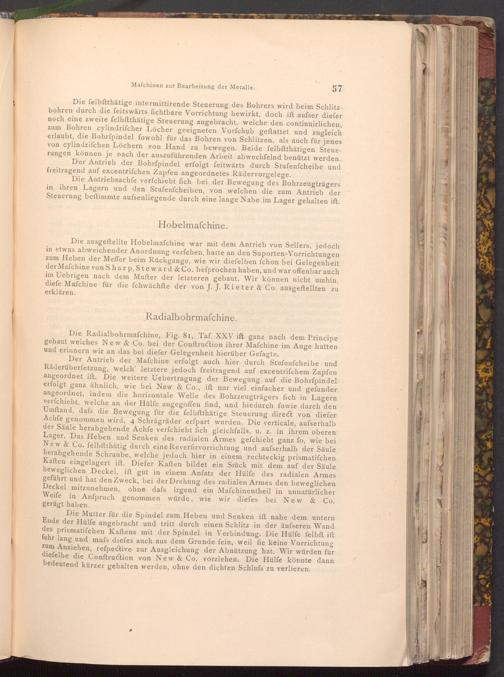

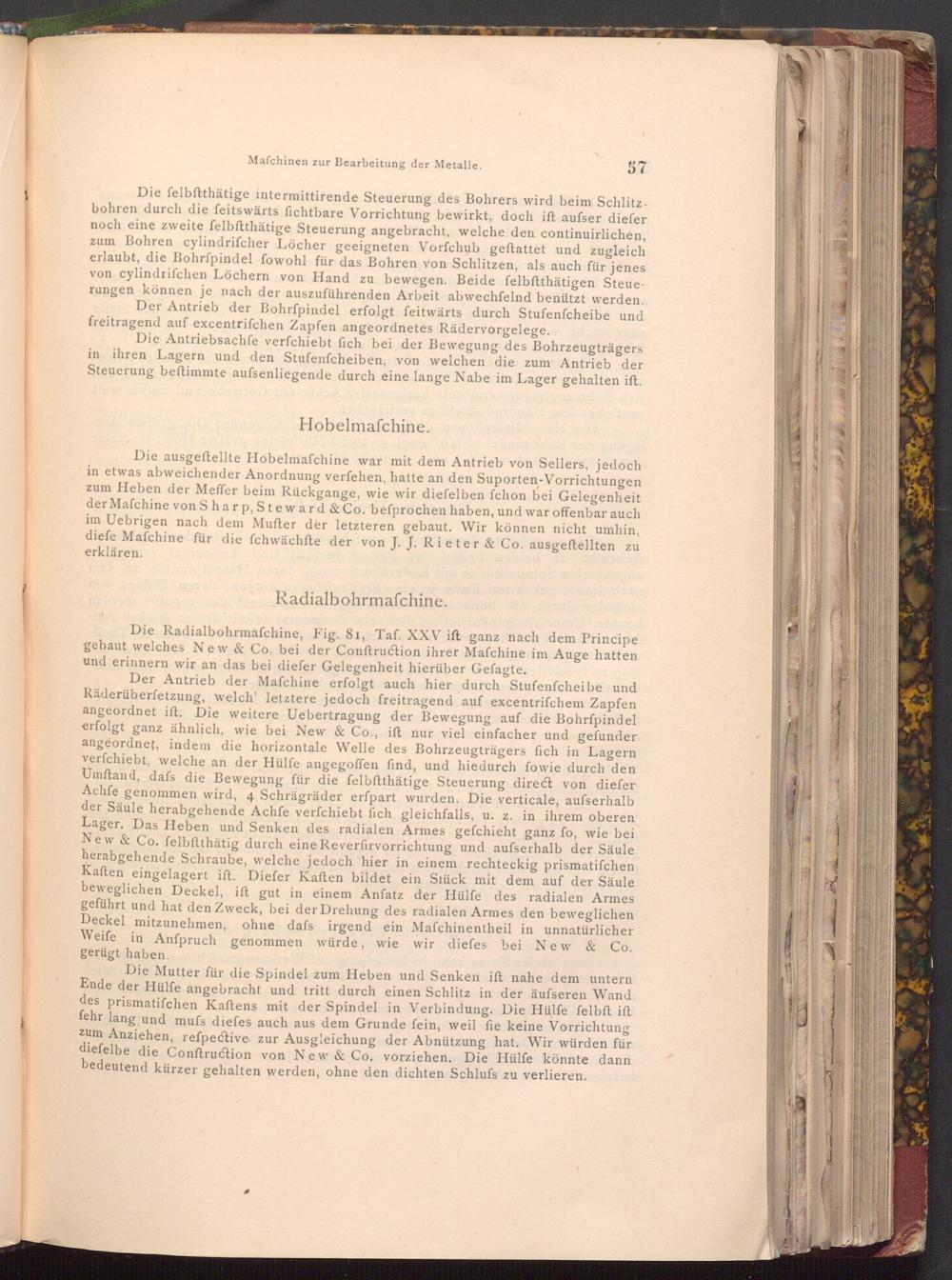

Mafchinen zur Bearbeitung der Metalle.
57
Die felbftthätige intermittirende Steuerung des Bohrers wird beim Schlitzbohren durch die feitswärts fichtbare Vorrichtung bewirkt, doch ift aufser diefer noch eine zweite felbftthätige Steuerung angebracht, welche den continuirlichen, zum Bohren cylindrifcher Löcher geeigneten Vorfchub geftattet und zugleich erlaubt, die Bohrfpindel fowohl für das Bohren von Schlitzen, als auch für jenes von cylindrifchen Löchern von Hand zu bewegen. Beide felbftthätigen Steuerungen können je nach der auszuführenden Arbeit abwechfelnd benützt werden. Der Antrieb der Bohrfpindel erfolgt feitwärts durch Stufenfcheibe und freitragend auf excentrifchen Zapfen angeordnetes Rädervorgelege.
Die Antriebsachfe verfchiebt fich bei der Bewegung des Bohrzeugträgers in ihren Lagern und den Stufenfcheiben, von welchen die zum Antrieb der Steuerung beftimmte aufsenliegende durch eine lange Nabe im Lager gehalten ift.
Hobelmafchine.
Die ausgeftellte Hobelmafchine war mit dem Antrieb von Sellers, jedoch in etwas abweichender Anordnung verfehen, hatte an den Suporten- Vorrichtungen zum Heben der Meffer beim Rückgange, wie wir diefelben fchon bei Gelegenheit der Maſchine von Sharp, Steward& Co. befprochen haben, und war offenbar auch im Uebrigen nach dem Mufter der letzteren gebaut. Wir können nicht umhin, diefe Mafchine für die fchwächfte der von J. J. Rieter& Co. ausgeftellten zu erklären.
Radialbohrmaſchine.
Die Radialbohrmafchine, Fig. 81, Taf. XXV ift ganz nach dem Principe gebaut welches New& Co. bei der Conftruction ihrer Mafchine im Auge hatten und erinnern wir an das bei diefer Gelegenheit hierüber Gefagte.is
Der Antrieb der Mafchine erfolgt auch hier durch Stufenfcheibe und Räderüberfetzung, welch' letztere jedoch freitragend auf excentrifchem Zapfen angeordnet ift. Die weitere Uebertragung der Bewegung auf die Bohrfpindel erfolgt ganz ähnlich, wie bei New& Co., ift nur viel einfacher und gefunder angeordnet, indem die horizontale Welle des Bohrzeugträgers fich in Lagern verfchiebt, welche an der Hülfe angegoffen find, und hiedurch fowie durch den Umftand, dafs die Bewegung für die felbftthätige Steuerung direct von diefer Achfe genommen wird, 4 Schrägräder erfpart wurden. Die verticale, aufserhalb der Säule herabgehende Achfe verfchiebt fich gleichfalls, u. z. in ihrem oberen Lager. Das Heben und Senken des radialen Armes gefchieht ganz fo, wie bei New& Co. felbftthätig durch eine Reverfirvorrichtung und aufserhalb der Säule herabgehende Schraube, welche jedoch hier in einem rechteckig prismatifchen Kaften eingelagert ift. Diefer Kaften bildet ein Stück mit dem auf der Säule. beweglichen Deckel, ift gut in einem Anfatz der Hülfe des radialen Armes geführt und hat den Zweck, bei der Drehung des radialen Armes den beweglichen Deckel mitzunehmen, ohne dafs irgend ein Mafchinentheil in unnatürlicher Weife in Anspruch genommen würde, wie wir diefes bei New& Co. gerügt haben.
Die Mutter für die Spindel zum Heben und Senken ift nahe dem untern Ende der Hülfe angebracht und tritt durch einen Schlitz in der äufseren Wand des prismatifchen Kaftens mit der Spindel in Verbindung. Die Hülfe felbft ift fehr lang und mufs diefes auch aus dem Grunde fein, weil fie keine Vorrichtung zum Anziehen, refpective zur Ausgleichung der Abnützung hat. Wir würden für diefelbe die Conftruction von New& Co. vorziehen. Die Hülfe könnte dann bedeutend kürzer gehalten werden, ohne den dichten Schlufs zu verlieren.
