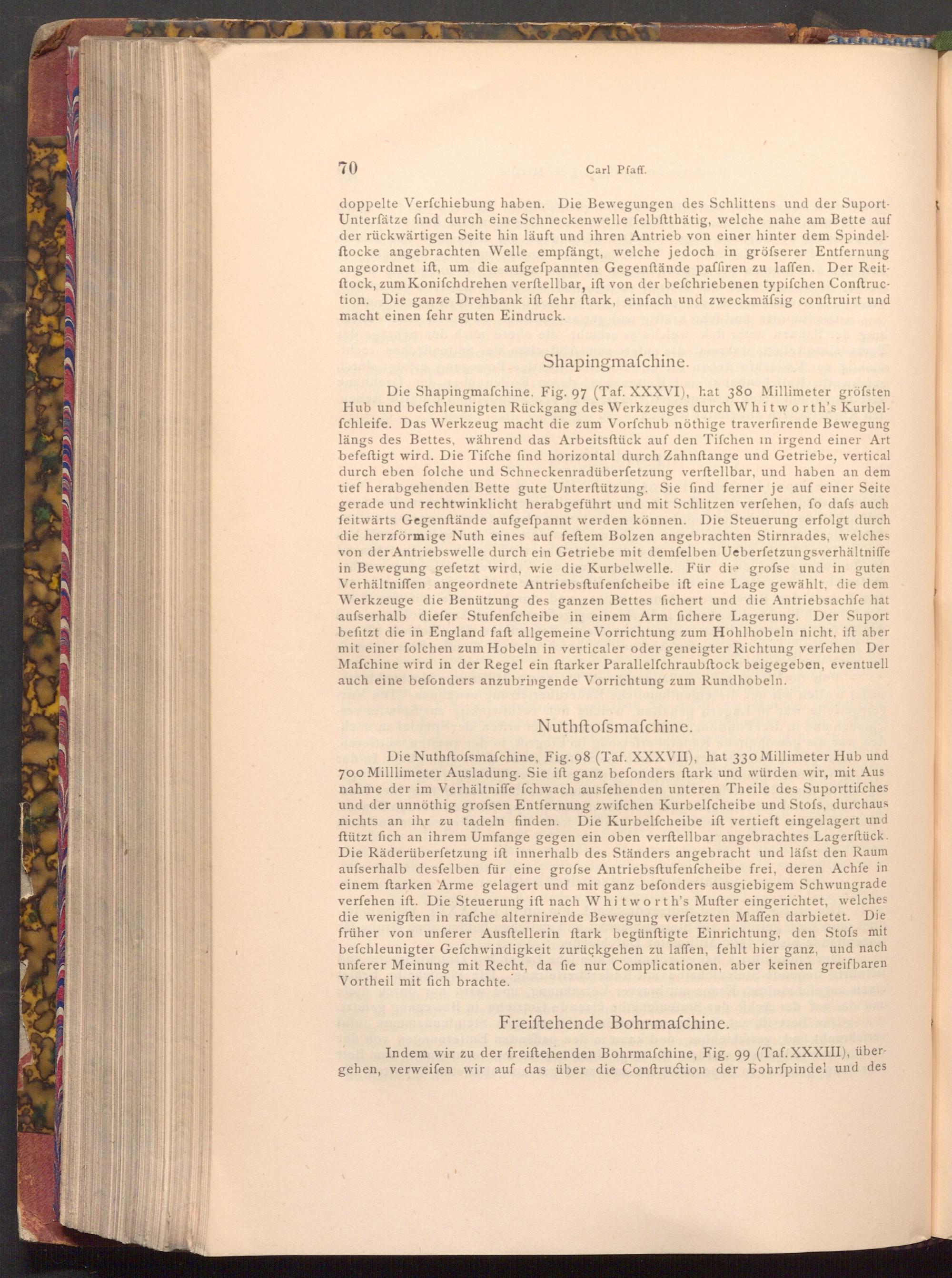

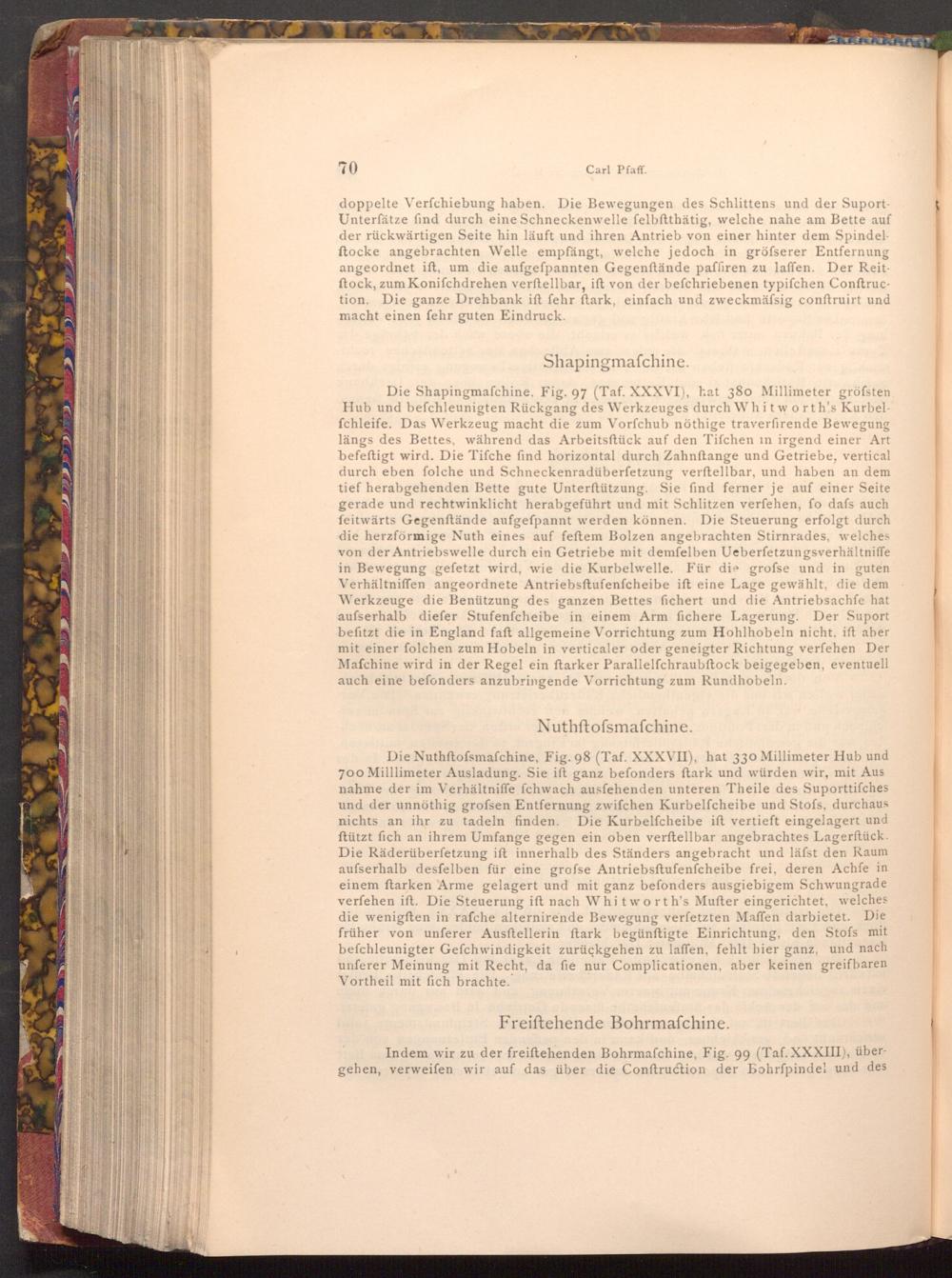

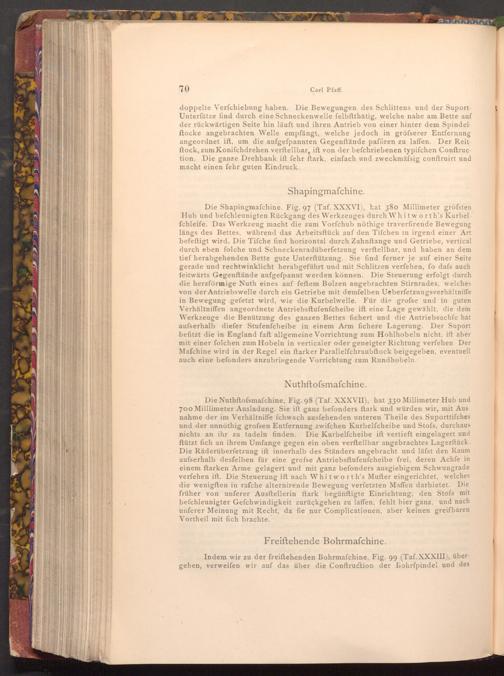

doppelte Verfchiebung haben. Die Bewegungen des Schlittens und der Suport­Unterfätze find durch eine Schneckenwelle felbftthätig, welche nahe am Bette auf der rückwärtigen Seite hin läuft und ihren Antrieb von einer hinter dem Spindel­ftocke angebrachten Welle empfängt, welche jedoch in gröfserer Entfernung angeordnet ift, um die aufgefpannten Gegenftände paffiren zu laffen. Der Reit­ftock, zum Konifchdrehen verftellbar, ift von der befchriebenen typifchen Conftruc­tion. Die ganze Drehbank ift fehr ftark, einfach und zweckmäfsig conftruirt und macht einen fehr guten Eindruck.

Shapingmafchine.

Die Shapingmafchine, Fig. 97( Taf. XXXVI), hat 380 Millimeter gröfsten Hub und befchleunigten Rückgang des Werkzeuges durch Whitworth's Kurbel­fchleife. Das Werkzeug macht die zum Vorfchub nöthige traverfirende Bewegung längs des Bettes, während das Arbeitsftück auf den Tifchen in irgend einer Art befeftigt wird. Die Tifche find horizontal durch Zahnftange und Getriebe, vertical durch eben folche und Schneckenradüberfetzung verftellbar, und haben an dem tief herabgehenden Bette gute Unterſtützung. Sie find ferner je auf einer Seite gerade und rechtwinklicht herabgeführt und mit Schlitzen verfehen, fo dafs auch feitwärts Gegenftände aufgefpannt werden können. Die Steuerung erfolgt durch die herzförmige Nuth eines auf feftem Bolzen angebrachten Stirnrades, welches von der Antriebswelle durch ein Getriebe mit demfelben Ueberfetzungsverhältniffe in Bewegung gefetzt wird, wie die Kurbelwelle. Für die grofse und in guten Verhältniffen angeordnete Antriebsftufenfcheibe ift eine Lage gewählt, die dem Werkzeuge die Benützung des ganzen Bettes fichert und die Antriebsachfe hat aufserhalb diefer Stufenfcheibe in einem Arm fichere Lagerung. Der Suport befitzt die in England faft allgemeine Vorrichtung zum Hohlhobeln nicht, ift aber mit einer folchen zum Hobeln in verticaler oder geneigter Richtung verfehen Der Mafchine wird in der Regel ein ftarker Parallelfchraubftock beigegeben, eventuell auch eine befonders anzubringende Vorrichtung zum Rundhobeln.

Nuthftofsmafchine.

Die Nuthftofsmafchine, Fig. 98( Taf. XXXVII), hat 330 Millimeter Hub und 700 Milllimeter Ausladung. Sie iſt ganz befonders ftark und würden wir, mit Aus nahme der im Verhältniffe fchwach ausfehenden unteren Theile des Suporttifches und der unnöthig grofsen Entfernung zwifchen Kurbelfcheibe und Stofs, durchaus nichts an ihr zu tadeln finden. Die Kurbelfcheibe ift vertieft eingelagert und ftützt fich an ihrem Umfange gegen ein oben verftellbar angebrachtes Lagerftück. Die Räderüberfetzung ift innerhalb des Ständers angebracht und läfst den Raum aufserhalb desfelben für eine grofse Antriebsftufenfcheibe frei, deren Achfe in einem ftarken Arme gelagert und mit ganz befonders ausgiebigem Schwungrade verfehen ift. Die Steuerung ift nach Whitworth's Mufter eingerichtet, welches die wenigften in rafche alternirende Bewegung verfetzten Maffen darbietet. Die früher von unferer Ausftellerin ſtark begünftigte Einrichtung, den Stofs mit befchleunigter Gefchwindigkeit zurückgehen zu laffen, fehlt hier ganz, und nach unferer Meinung mit Recht, da fie nur Complicationen, aber keinen greifbaren Vortheil mit fich brachte.

Freiftehende Bohrmaſchine.

Indem wir zu der freiftehenden Bohrmaſchine, Fig. 99( Taf. XXXIII), über­gehen, verweifen wir auf das über die Conftruction der Bohrfpindel und des
