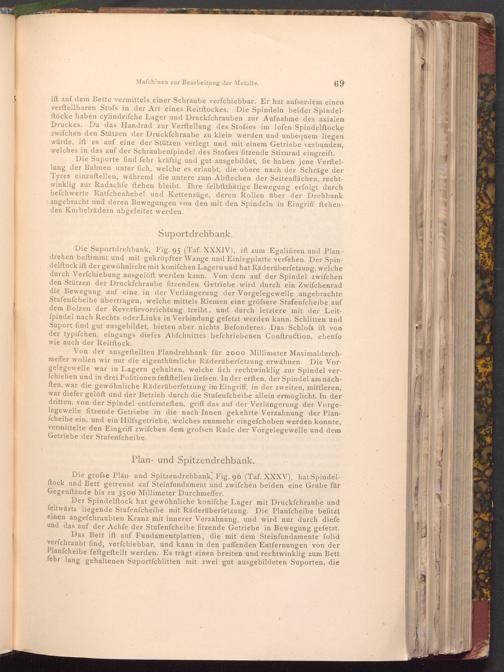

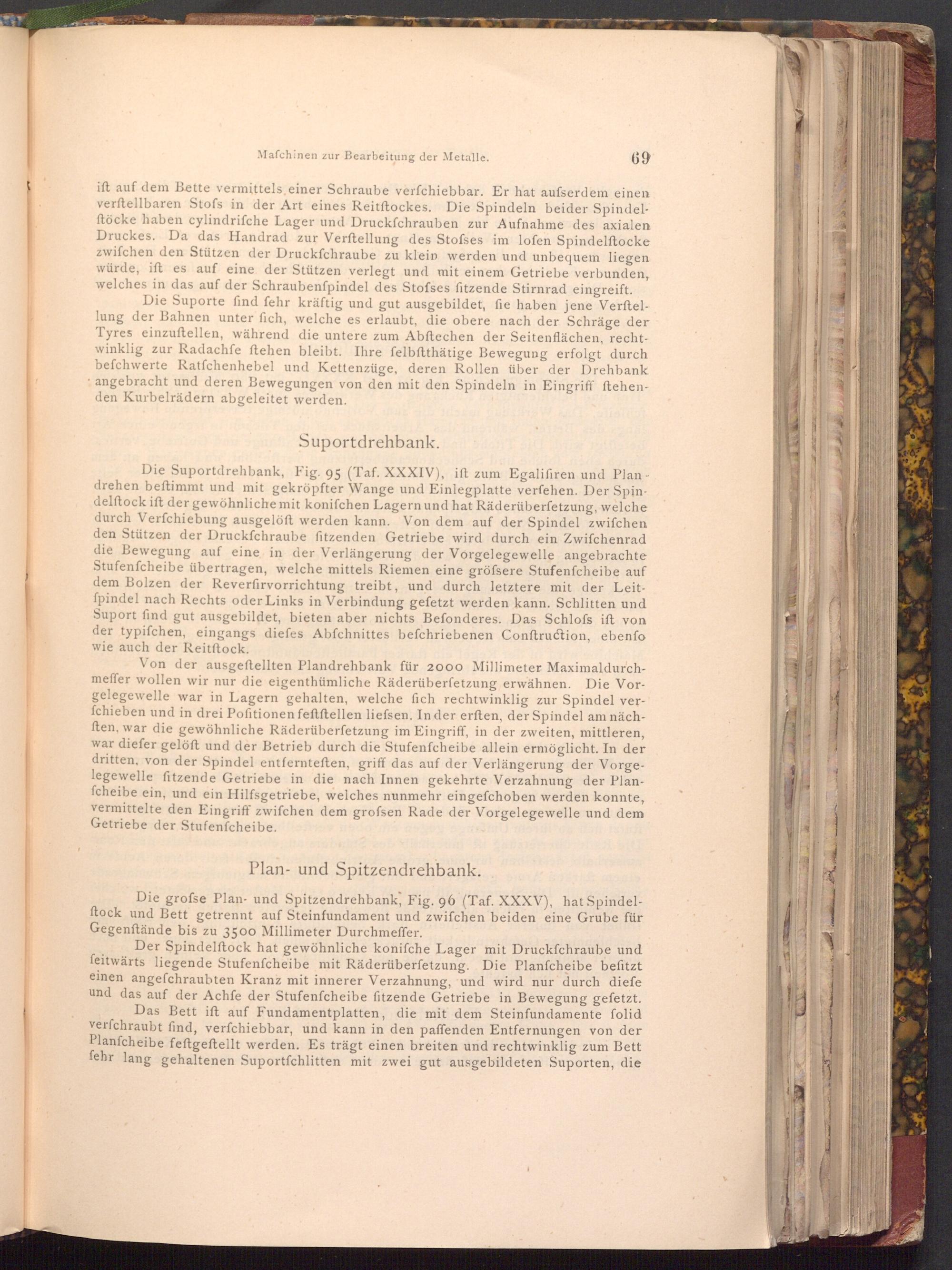

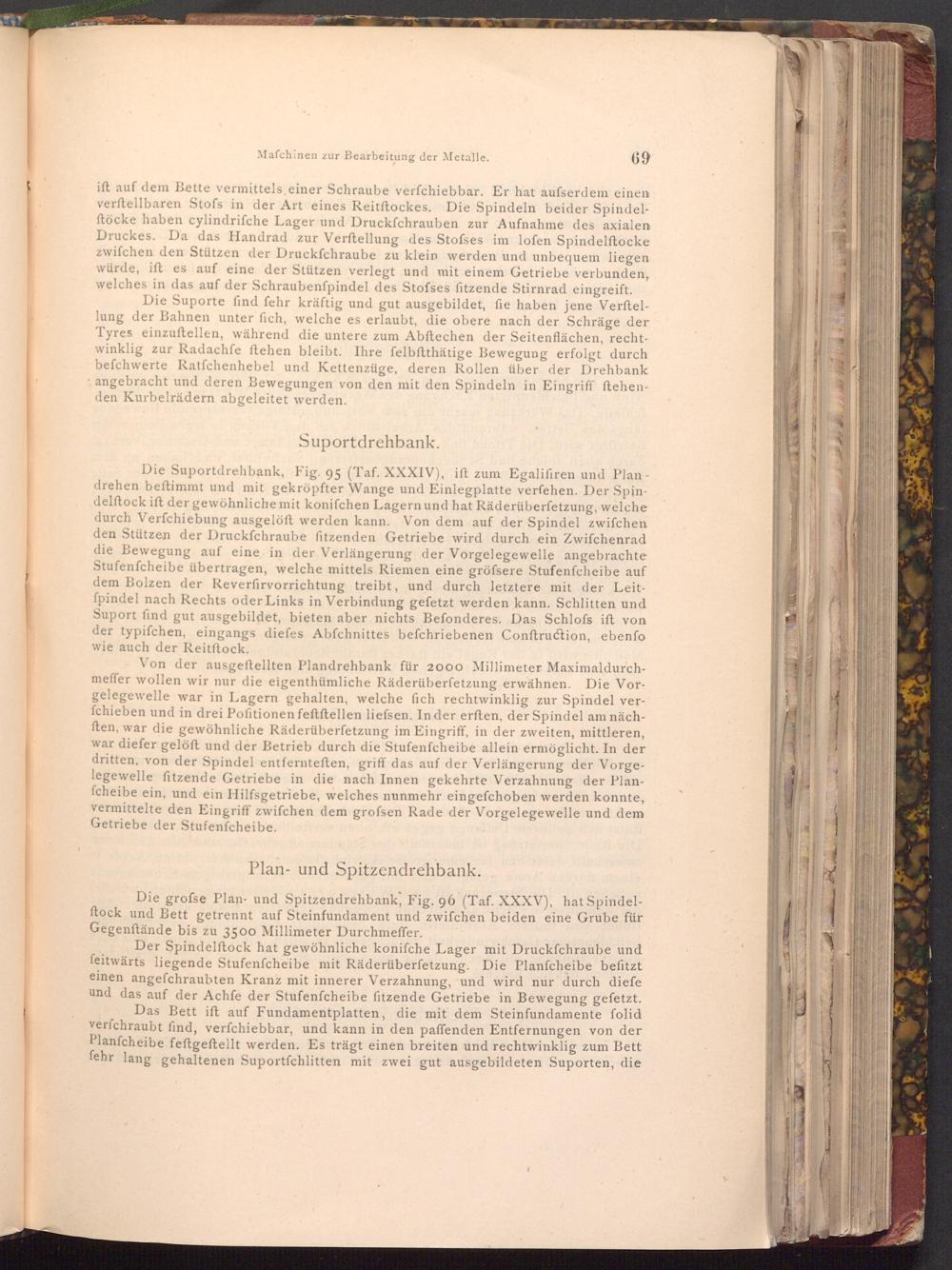

Mafchinen zur Bearbeitung der Metalle.

69

ift auf dem Bette vermittels einer Schraube verfchiebbar. Er hat aufserdem einen verftellbaren Stofs in der Art eines Reitftockes. Die Spindeln beider Spindel­ftöcke haben cylindrifche Lager und Druckfchrauben zur Aufnahme des axialen Druckes. Da das Handrad zur Verftellung des Stofses im lofen Spindelftocke zwifchen den Stützen der Druckfchraube zu klein werden und unbequem liegen würde, ift es auf eine der Stützen verlegt und mit einem Getriebe verbunden, welches in das auf der Schraubenfpindel des Stofses fitzende Stirnrad eingreift.

Die Suporte find fehr kräftig und gut ausgebildet, fie haben jene Verftel­lung der Bahnen unter fich, welche es erlaubt, die obere nach der Schräge der Tyres einzuftellen, während die untere zum Abftechen der Seitenflächen, recht­winklig zur Radachfe ftehen bleibt. Ihre felbftthätige Bewegung erfolgt durch befchwerte Ratfchenhebel und Kettenzüge, deren Rollen über der Drehbank : angebracht und deren Bewegungen von den mit den Spindeln in Eingriff ſtehen­den Kurbelrädern abgeleitet werden.

Suportdrehbank.

Die Suportdrehbank, Fig. 95( Taf. XXXIV), ift zum Egali firen und Plan- drehen beſtimmt und mit gekröpfter Wange und Einlegplatte verfehen. Der Spin­delftock ift der gewöhnliche mit konifchen Lagern und hat Räderüberfetzung, welche durch Verſchiebung ausgelöft werden kann. Von dem auf der Spindel zwifchen den Stützen der Druckfchraube fitzenden Getriebe wird durch ein Zwifchenrad die Bewegung auf eine in der Verlängerung der Vorgelegewelle angebrachte Stufenfcheibe übertragen, welche mittels Riemen eine gröfsere Stufenfcheibe auf dem Bolzen der Reverfirvorrichtung treibt, und durch letztere mit der Leit­fpindel nach Rechts oder Links in Verbindung gefetzt werden kann. Schlitten und Suport find gut ausgebildet, bieten aber nichts Befonderes. Das Schlofs ift von der typifchen, eingangs diefes Abfchnittes befchriebenen Conftruction, ebenfo wie auch der Reitftock.

Von der ausgeftellten Plandrehbank für 2000 Millimeter Maximaldurch­meffer wollen wir nur die eigenthümliche Räderüberfetzung erwähnen. Die Vor­gelegewelle war in Lagern gehalten, welche fich rechtwinklig zur Spindel ver­fchieben und in drei Pofitionen feftftellen liefsen. In der erften, der Spindel am näch­ften, war die gewöhnliche Räderüberfetzung im Eingriff, in der zweiten, mittleren, war diefer gelöft und der Betrieb durch die Stufenfcheibe allein ermöglicht. In der dritten, von der Spindel entfernteften, griff das auf der Verlängerung der Vorge­legewelle fitzende Getriebe in die nach Innen gekehrte Verzahnung der Plan­fcheibe ein, und ein Hilfsgetriebe, welches nunmehr eingefchoben werden konnte, vermittelte den Eingriff zwifchen dem grofsen Rade der Vorgelegewelle und dem Getriebe der Stufenfcheibe.

Plan- und Spitzendrehbank.

Die grofse Plan- und Spitzendrehbank, Fig. 96( Taf. XXXV), hat Spindel­ftock und Bett getrennt auf Steinfundament und zwifchen beiden eine Grube für Gegenstände bis zu 3500 Millimeter Durchmeffer.

Der Spindelftock hat gewöhnliche konifche Lager mit Druckfchraube und feitwärts liegende Stufenfcheibe mit Räderüberfetzung. Die Planfcheibe befitzt einen angefchraubten Kranz mit innerer Verzahnung, und wird nur durch diefe und das auf der Achfe der Stufenfcheibe fitzende Getriebe in Bewegung gefetzt. Das Bett ift auf Fundamentplatten, die mit dem Steinfundamente folid verfchraubt find, verfchiebbar, und kann in den paffenden Entfernungen von der Planfcheibe feftgeftellt werden. Es trägt einen breiten und rechtwinklig zum Bett fehr lang gehaltenen Suportfchlitten mit zwei gut ausgebildeten Suporten, die
