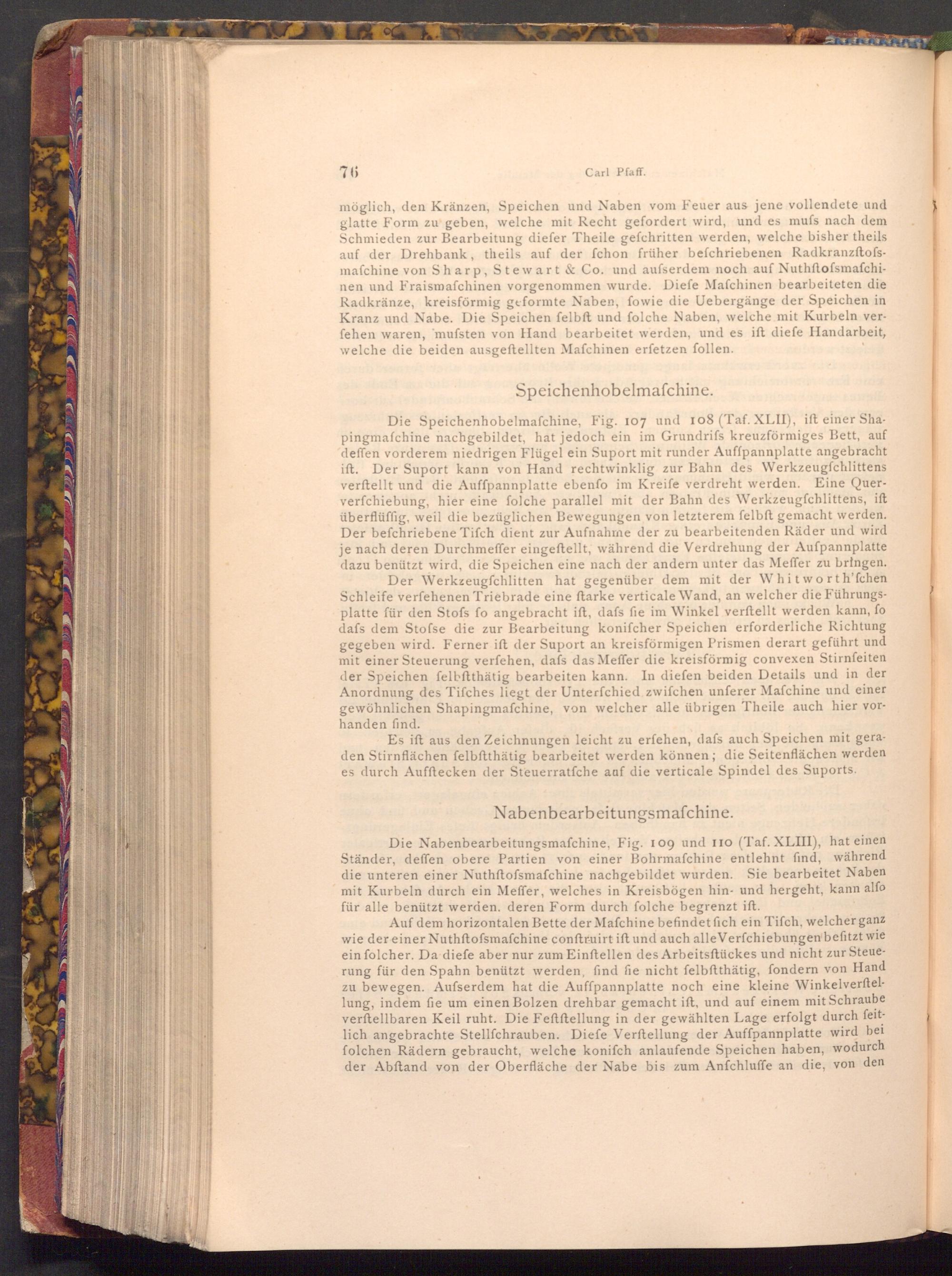

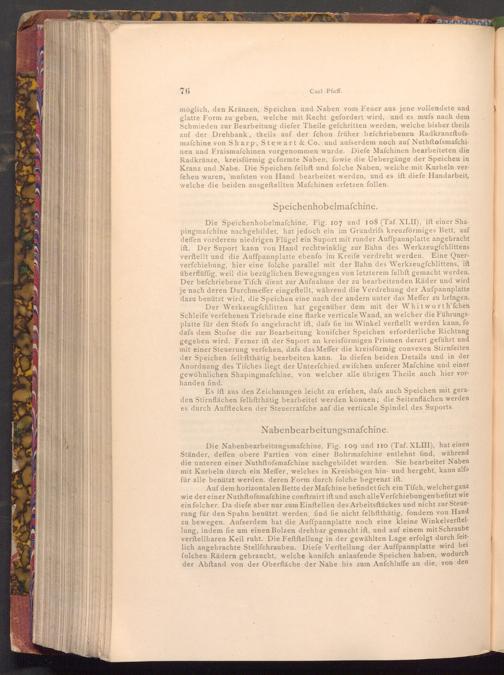

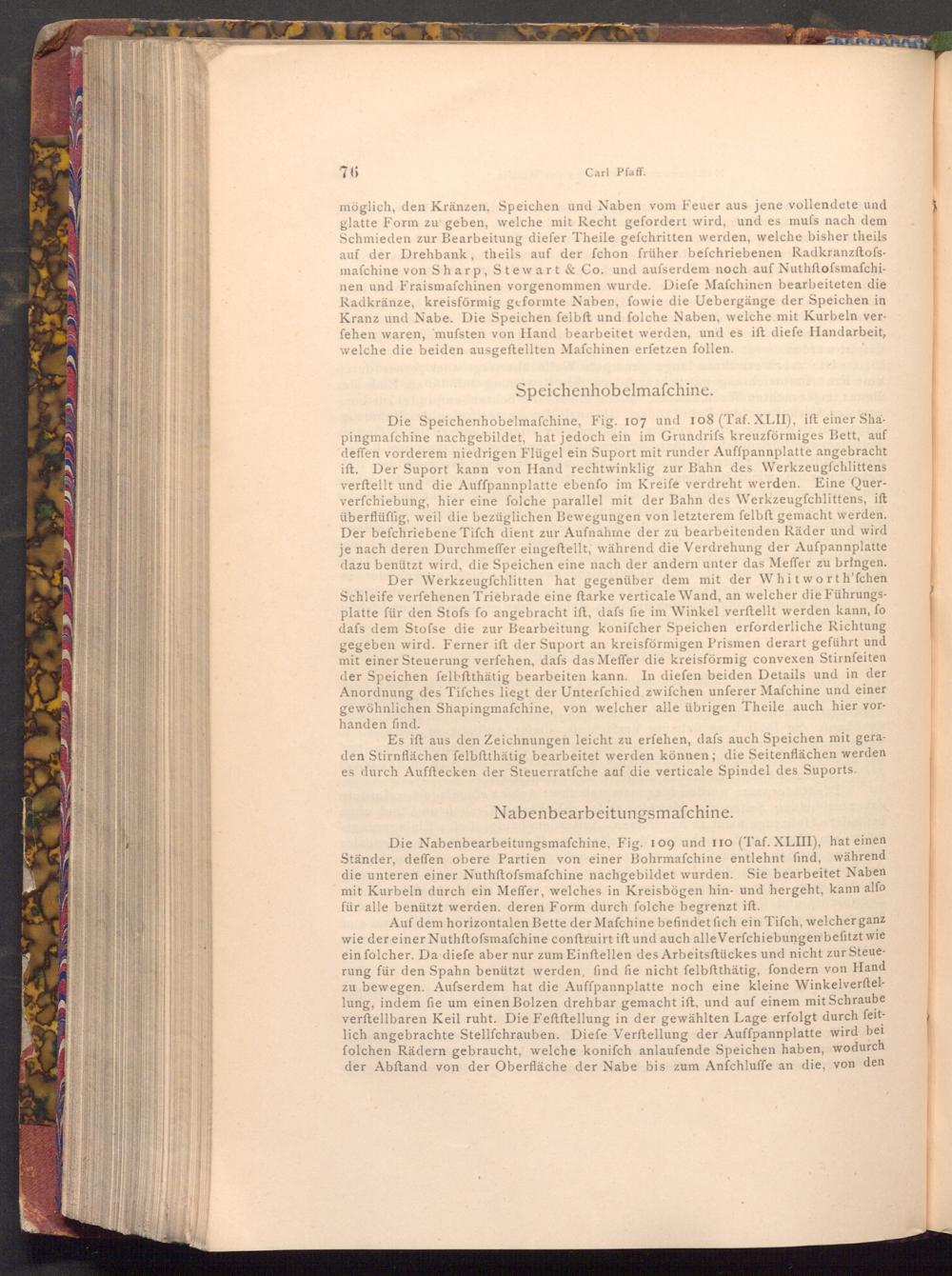

möglich, den Kränzen, Speichen und Naben vom Feuer aus jene vollendete und glatte Form zu geben, welche mit Recht gefordert wird, und es mufs nach dem Schmieden zur Bearbeitung diefer Theile gefchritten werden, welche bisher theils auf der Drehbank, theils auf der fchon früher befchriebenen Radkranzftofsmafchine von Sharp, Stewart& Co. und aufserdem noch auf Nuthftofsmafchinen und Fraismafchinen vorgenommen wurde. Diefe Mafchinen bearbeiteten die Radkränze, kreisförmig geformte Naben, fowie die Uebergänge der Speichen in Kranz und Nabe. Die Speichen felbft und folche Naben, welche mit Kurbeln verfehen waren,' mufsten von Hand bearbeitet werden, und es ift diefe Handarbeit, welche die beiden ausgeftellten Mafchinen erfetzen follen.
Speichenhobelmafchine.
Die Speichenhobelmafchine, Fig. 107 und 108( Taf. XLII), ift einer Shapingmafchine nachgebildet, hat jedoch ein im Grundrifs kreuzförmiges Bett, auf deffen vorderem niedrigen Flügel ein Suport mit runder Auffpannplatte angebracht ift. Der Suport kann von Hand rechtwinklig zur Bahn des Werkzeugfchlittens verftellt und die Auffpannplatte ebenfo im Kreife verdreht werden. Eine Querverfchiebung, hier eine folche parallel mit der Bahn des Werkzeugfchlittens, ift überflüffig, weil die bezüglichen Bewegungen von letzterem felbft gemacht werden. Der befchriebene Tifch dient zur Aufnahme der zu bearbeitenden Räder und wird je nach deren Durchmeffer eingeftellt, während die Verdrehung der Aufpannplatte dazu benützt wird, die Speichen eine nach der andern unter das Meffer zu bringen. Der Werkzeugfchlitten hat gegenüber dem mit der Whitworth'fchen Schleife verfehenen Triebrade eine ftarke verticale Wand, an welcher die Führungsplatte für den Stofs fo angebracht ift, dafs fie im Winkel verftellt werden kann, fo dafs dem Stofse die zur Bearbeitung konifcher Speichen erforderliche Richtung gegeben wird. Ferner ift der Suport an kreisförmigen Prismen derart geführt und mit einer Steuerung verfehen, dafs das Meffer die kreisförmig convexen Stirnfeiten der Speichen felbftthätig bearbeiten kann. In diefen beiden Details und in der Anordnung des Tifches liegt der Unterfchied zwifchen unferer Mafchine und einer gewöhnlichen Shapingmafchine, von welcher alle übrigen Theile auch hier vorhanden find.
Es ift aus den Zeichnungen leicht zu erfehen, dafs auch Speichen mit geraden Stirnflächen felbftthätig bearbeitet werden können; die Seitenflächen werden es durch Aufftecken der Steuerratfche auf die verticale Spindel des Suports.
Nabenbearbeitungsmafchine.
Die Nabenbearbeitungsmafchine, Fig. 109 und 110( Taf. XLIII), hat einen Ständer, deffen obere Partien von einer Bohrmafchine entlehnt find, während die unteren einer Nuthftofsmafchine nachgebildet wurden. Sie bearbeitet Naben mit Kurbeln durch ein Meffer, welches in Kreisbögen hin- und hergeht, kann alfo für alle benützt werden. deren Form durch folche begrenzt ift.
Auf dem horizontalen Bette der Mafchine befindet fich ein Tifch, welcher ganz wie der einer Nuthftofsmafchine conftruirt ift und auch alle Verfchiebungen befitzt wie ein folcher. Da diefe aber nur zum Einftellen des Arbeitsftückes und nicht zur Steuerung für den Spahn benützt werden, find fie nicht felbftthätig, fondern von Hand zu bewegen. Ausserdem hat die Auffpannplatte noch eine kleine Winkelverftellung, indem fie um einen Bolzen drehbar gemacht ift, und auf einem mit Schraube verftellbaren Keil ruht. Die Feftftellung in der gewählten Lage erfolgt durch feitlich angebrachte Stellfchrauben. Diefe Verftellung der Auffpannplatte wird bei folchen Rädern gebraucht, welche konifch anlaufende Speichen haben, wodurch der Abftand von der Oberfläche der Nabe bis zum Anfchluffe an die, von den
