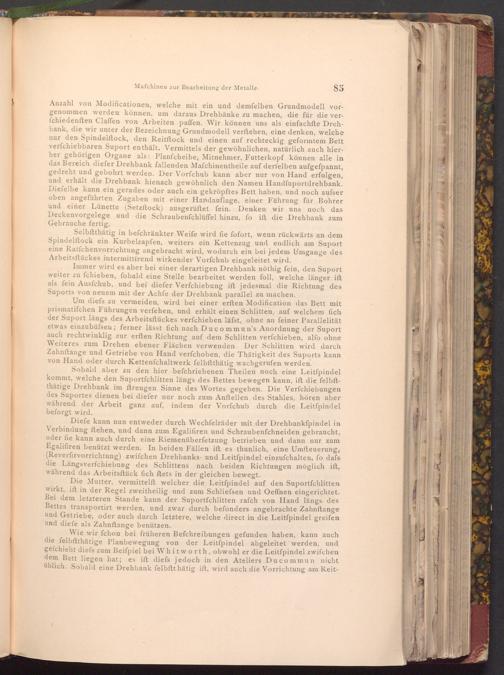

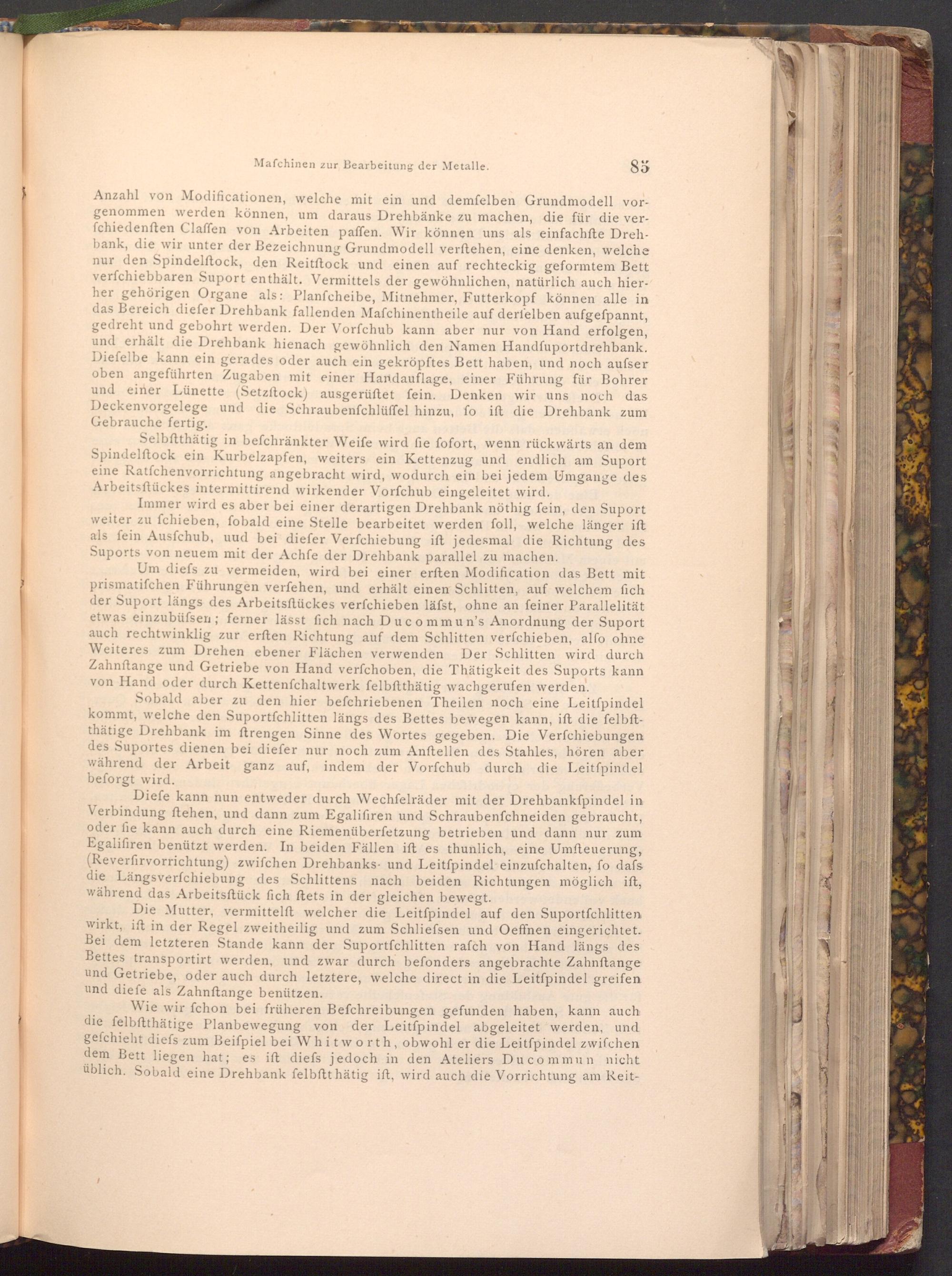

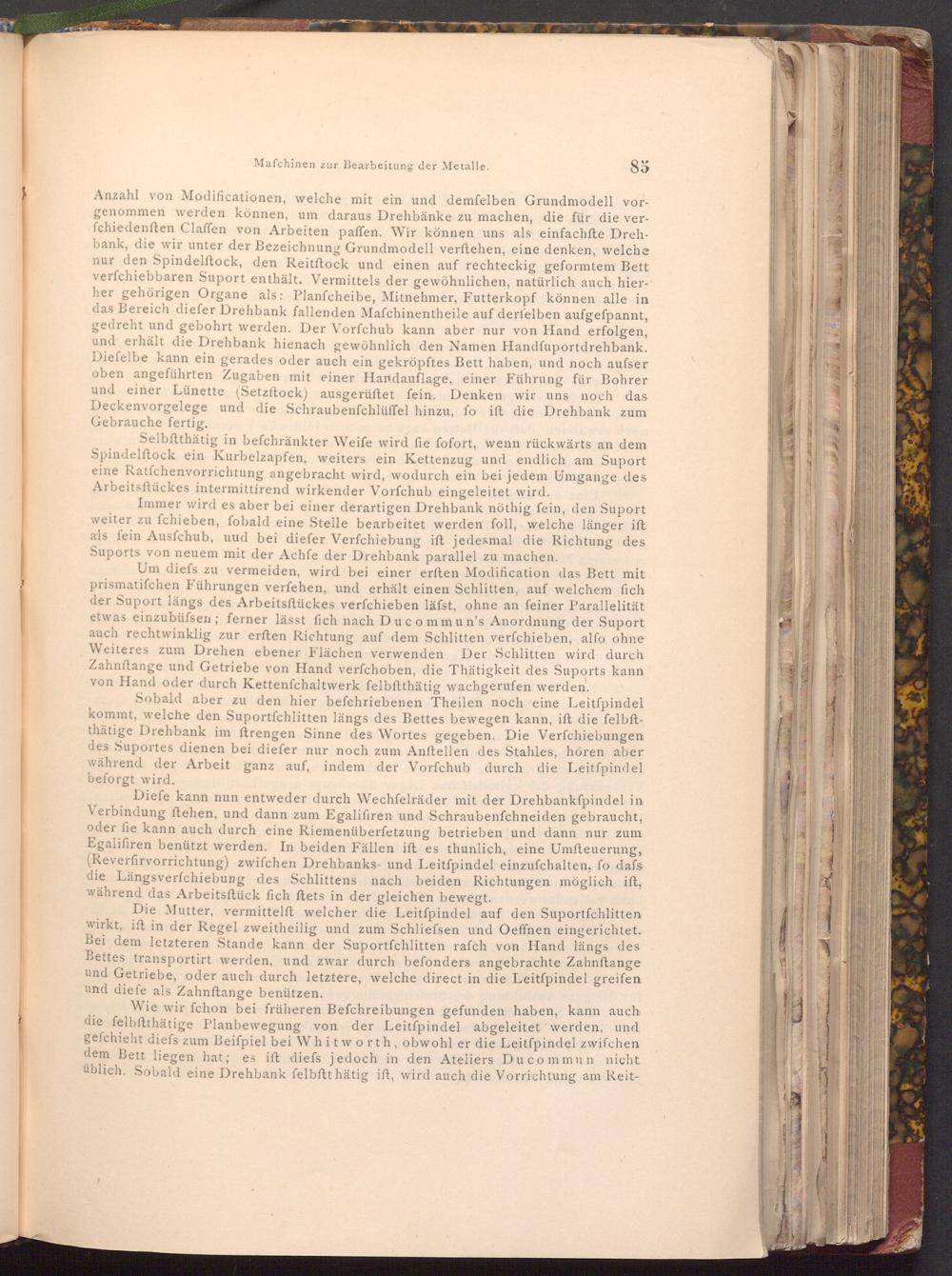

Mafchinen zur Bearbeitung der Metalle.

85

Anzahl von Modificationen, welche mit ein und demfelben Grundmodell vor­genommen werden können, um daraus Drehbänke zu machen, die für die ver­fchiedenften Claffen von Arbeiten paffen. Wir können uns als einfachfte Dreh­bank, die wir unter der Bezeichnung Grundmodell verftehen, eine denken, welche nur den Spindelftock, den Reitftock und einen auf rechteckig geformtem Bett verfchiebbaren Suport enthält. Vermittels der gewöhnlichen, natürlich auch hier­her gehörigen Organe als: Planfcheibe, Mitnehmer, Futterkopf können alle in das Bereich diefer Drehbank fallenden Mafchinentheile auf derfelben aufgefpannt, gedreht und gebohrt werden. Der Vorfchub kann aber nur von Hand erfolgen, und erhält die Drehbank hienach gewöhnlich den Namen Handfuportdrehbank. Diefelbe kann ein gerades oder auch ein gekröpftes Bett haben, und noch aufser oben angeführten Zugaben mit einer Handauflage, einer Führung für Bohrer und einer Lünette( Setzftock) ausgerüftet fein. Denken wir uns noch das Deckenvorgelege und die Schraubenfchlüffel hinzu, fo ift die Drehbank zum Gebrauche fertig.

Selbftthätig in befchränkter Weife wird fie fofort, wenn rückwärts an dem Spindelftock ein Kurbelzapfen, weiters ein Kettenzug und endlich am Suport eine Ratfchenvorrichtung angebracht wird, wodurch ein bei jedem Umgange des Arbeitsftückes intermittirend wirkender Vorfchub eingeleitet wird.

Immer wird es aber bei einer derartigen Drehbank nöthig fein, den Suport weiter zu fchieben, fobald eine Stelle bearbeitet werden foll, welche länger ift als fein Ausfchub, uud bei diefer Verfchiebung ift jedesmal die Richtung des Suports von neuem mit der Achfe der Drehbank parallel zu machen.

Um diefs zu vermeiden, wird bei einer erften Modification das Bett mit prismatifchen Führungen verfehen, und erhält einen Schlitten, auf welchem fich der Suport längs des Arbeitsftückes verfchieben läfst, ohne an feiner Parallelität etwas einzubüfsen; ferner lässt fich nach Ducommun's Anordnung der Suport auch rechtwinklig zur erften Richtung auf dem Schlitten verfchieben, alfo ohne Weiteres zum Drehen ebener Flächen verwenden Der Schlitten wird durch Zahnstange und Getriebe von Hand verfchoben, die Thätigkeit des Suports kann von Hand oder durch Kettenfchaltwerk felbftthätig wachgerufen werden.

Sobald aber zu den hier befchriebenen Theilen noch eine Leitfpindel kommt, welche den Suportfchlitten längs des Bettes bewegen kann, ift die felbft­thätige Drehbank im ftrengen Sinne des Wortes gegeben. Die Verfchiebungen des Suportes dienen bei diefer nur noch zum Anftellen des Stahles, hören aber während der Arbeit ganz auf, indem der Vorfchub durch die Leitfpindel beforgt wird.

Diefe kann nun entweder durch Wechfelräder mit der Drehbankfpindel in Verbindung ftehen, und dann zum Egalifiren und Schraubenfchneiden gebraucht, oder fie kann auch durch eine Riemenüberfetzung betrieben und dann nur zum Egalifiren benützt werden. In beiden Fällen ift es thunlich, eine Umfteuerung, ( Reverfirvorrichtung) zwifchen Drehbanks- und Leitfpindel einzufchalten, fo dafs die Längsverfchiebung des Schlittens nach beiden Richtungen möglich ift, während das Arbeitsftück fich ftets in der gleichen bewegt.

Die Mutter, vermittelft welcher die Leitfpindel auf den Suportfchlitten wirkt, ift in der Regel zweitheilig und zum Schliefsen und Oeffnen eingerichtet. Bei dem letzteren Stande kann der Suportfchlitten rafch von Hand längs des Bettes transportirt werden, und zwar durch befonders angebrachte Zahnftange und Getriebe, oder auch durch letztere, welche direct in die Leitfpindel greifen und diefe als Zahnftange benützen.

Wie wir fchon bei früheren Befchreibungen gefunden haben, kann auch die felbftthätige Planbewegung von der Leitfpindel abgeleitet werden, und gefchieht diefs zum Beiſpiel bei Whitworth, obwohl er die Leitfpindel zwifchen dem Bett liegen hat; es ift diefs jedoch in den Ateliers Ducommun nicht üblich. Sobald eine Drehbank felbftt hätig ist, wird auch die Vorrichtung am Reit­
