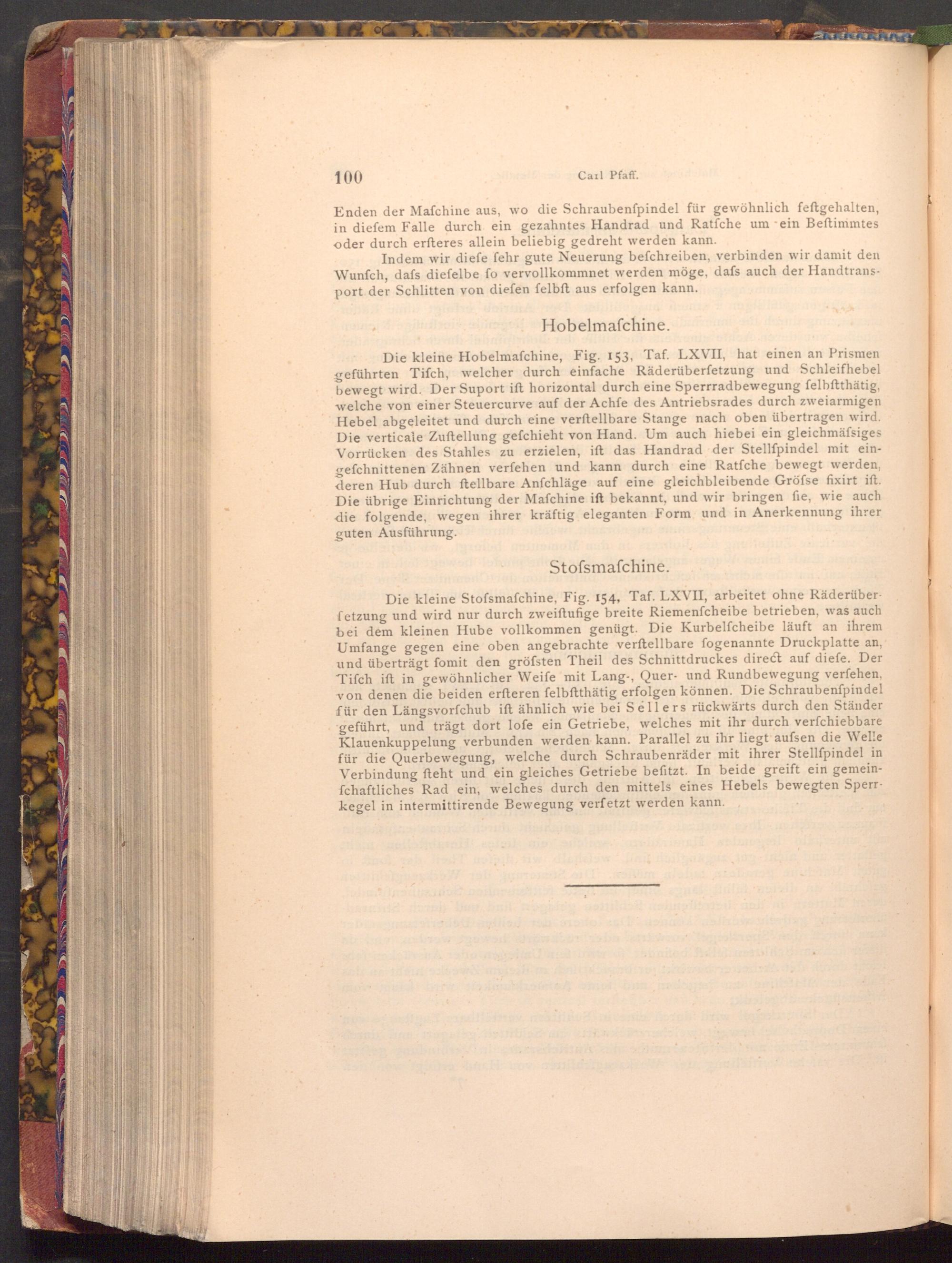

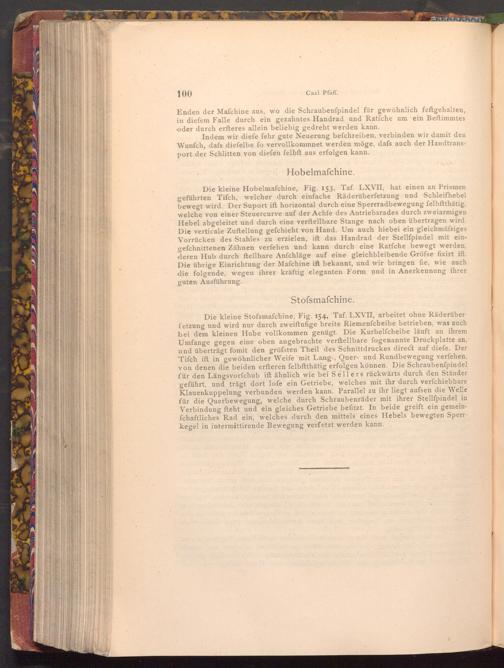

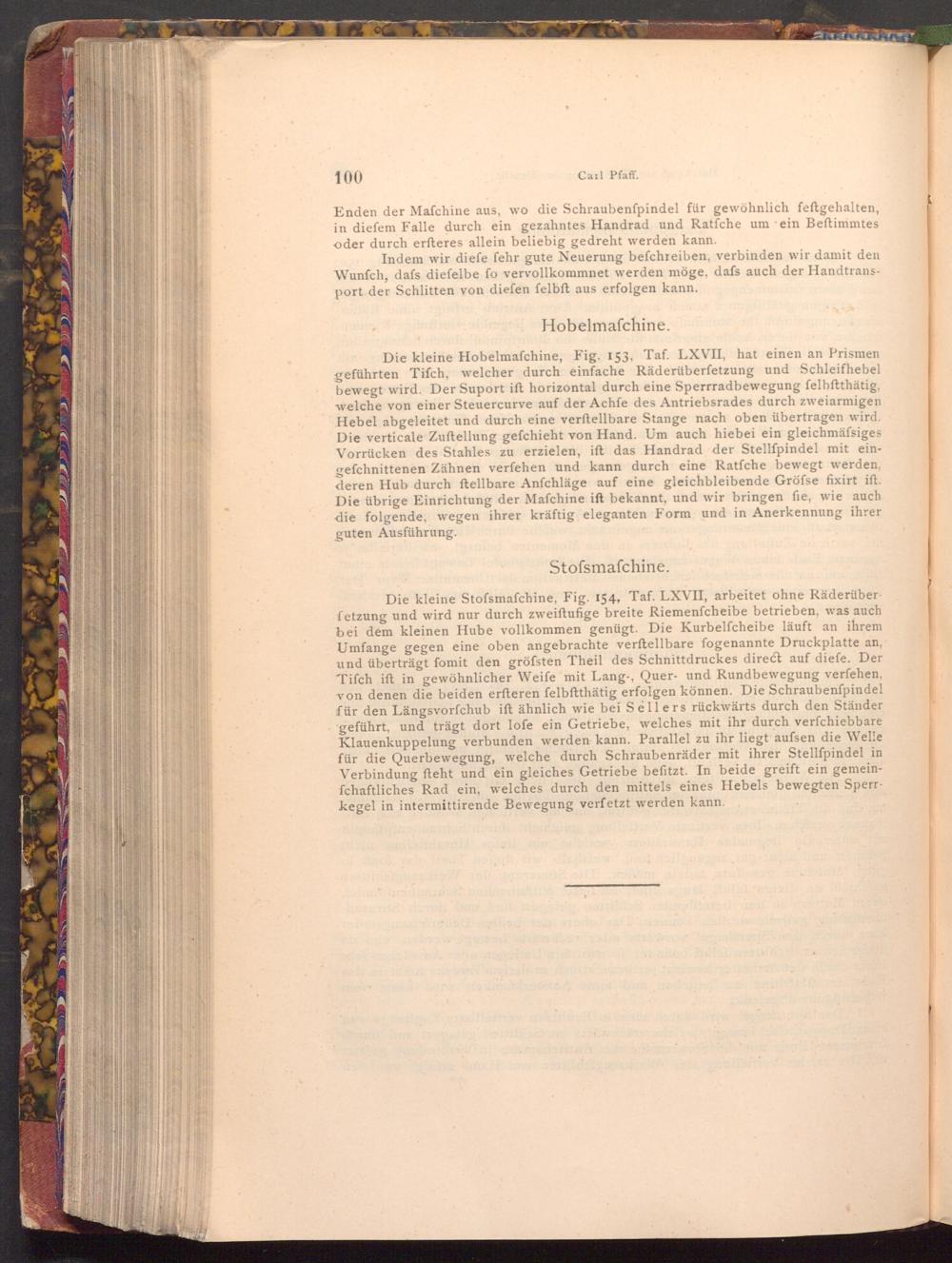

100

Carl Pfaff.

Enden der Mafchine aus, wo die Schraubenfpindel für gewöhnlich feftgehalten, in diefem Falle durch ein gezahntes Handrad und Ratfche um ein Beftimmtes oder durch erfteres allein beliebig gedreht werden kann.

Indem wir diefe fehr gute Neuerung befchreiben, verbinden wir damit den Wunfch, dafs diefelbe fo vervollkommnet werden möge, dafs auch der Handtrans­port der Schlitten von diefen felbft aus erfolgen kann.

Hobelmafchine.

Die kleine Hobelmafchine, Fig. 153, Taf. LXVII, hat einen an Prismen geführten Tifch, welcher durch einfache Räderüberfetzung und Schleifhebel bewegt wird. Der Suport ift horizontal durch eine Sperrradbewegung felbftthätig, welche von einer Steuercurve auf der Achfe des Antriebsrades durch zweiarmigen Hebel abgeleitet und durch eine verftellbare Stange nach oben übertragen wird. Die verticale Zuftellung gefchieht von Hand. Um auch hiebei ein gleichmäfsiges Vorrücken des Stahles zu erzielen, ift das Handrad der Stellfpindel mit ein­gefchnittenen Zähnen verfehen und kann durch eine Ratfche bewegt werden, deren Hub durch ftellbare Anfchläge auf eine gleichbleibende Gröfse fixirt ift. Die übrige Einrichtung der Mafchine ift bekannt, und wir bringen fie, wie auch die folgende, wegen ihrer kräftig eleganten Form und in Anerkennung ihrer guten Ausführung.

Stofsmafchine.

Die kleine Stofsmafchine, Fig. 154, Taf. LXVII, arbeitet ohne Räderüber­fetzung und wird nur durch zweiftufige breite Riemenfcheibe betrieben, was auch bei dem kleinen Hube vollkommen genügt. Die Kurbelfcheibe läuft an ihrem Umfange gegen eine oben angebrachte verftellbare fogenannte Druckplatte an, und überträgt fomit den gröfsten Theil des Schnittdruckes direct auf diefe. Der Tifch ift in gewöhnlicher Weife mit Lang-, Quer- und Rundbewegung verfehen, von denen die beiden erfteren felbftthätig erfolgen können. Die Schraubenfpindel für den Längsvorfchub ift ähnlich wie bei Sellers rückwärts durch den Ständer geführt, und trägt dort lofe ein Getriebe, welches mit ihr durch verfchiebbare Klauenkuppelung verbunden werden kann. Parallel zu ihr liegt aufsen die Welle für die Querbewegung, welche durch Schraubenräder mit ihrer Stellfpindel in Verbindung fteht und ein gleiches Getriebe befitzt. In beide greift ein gemein­fchaftliches Rad ein, welches durch den mittels eines Hebels bewegten Sperr­kegel in intermittirende Bewegung verfetzt werden kann.
