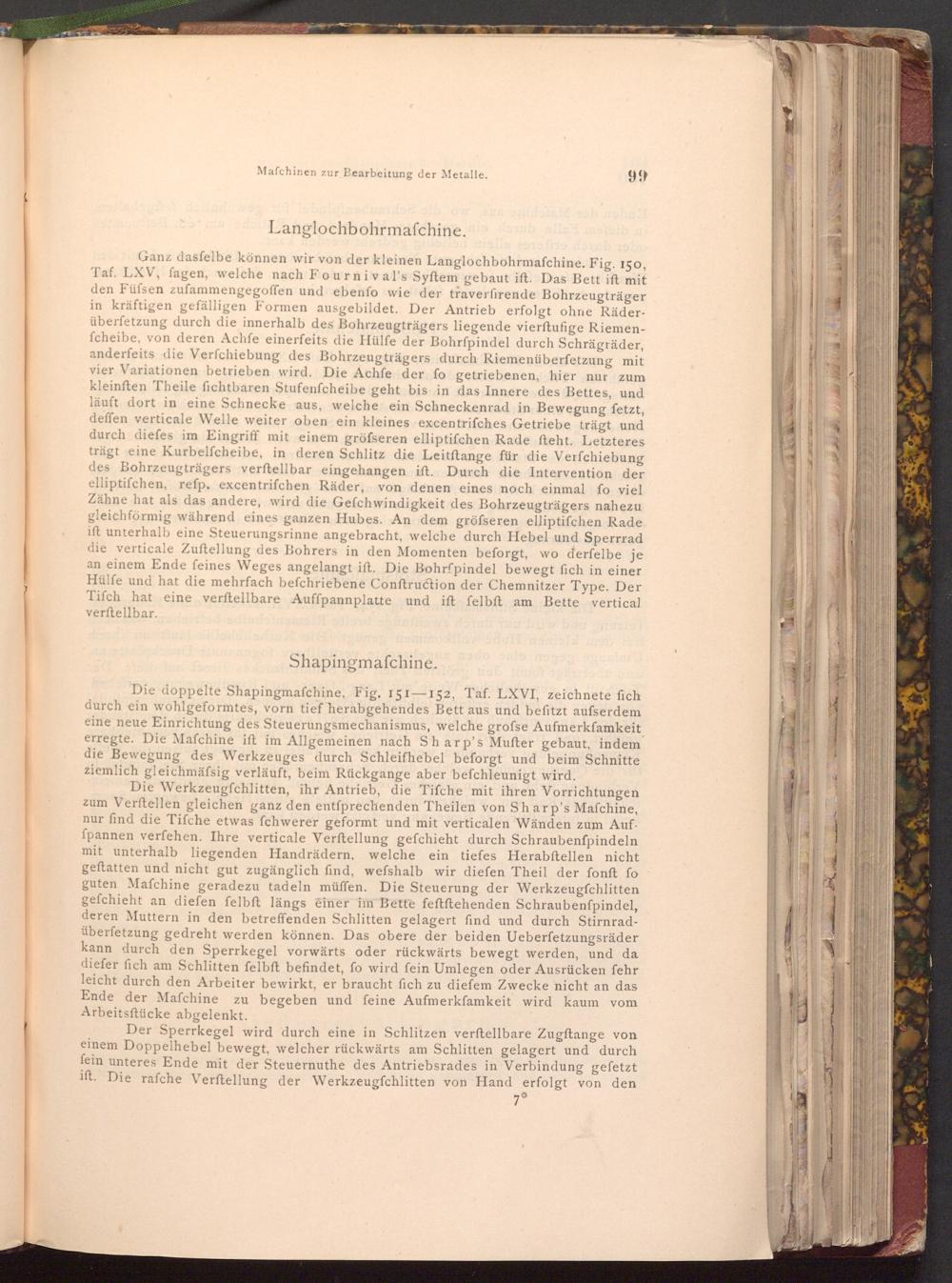

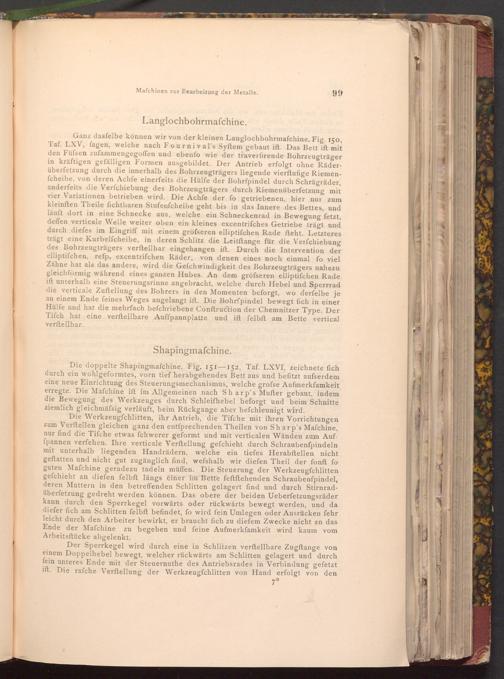

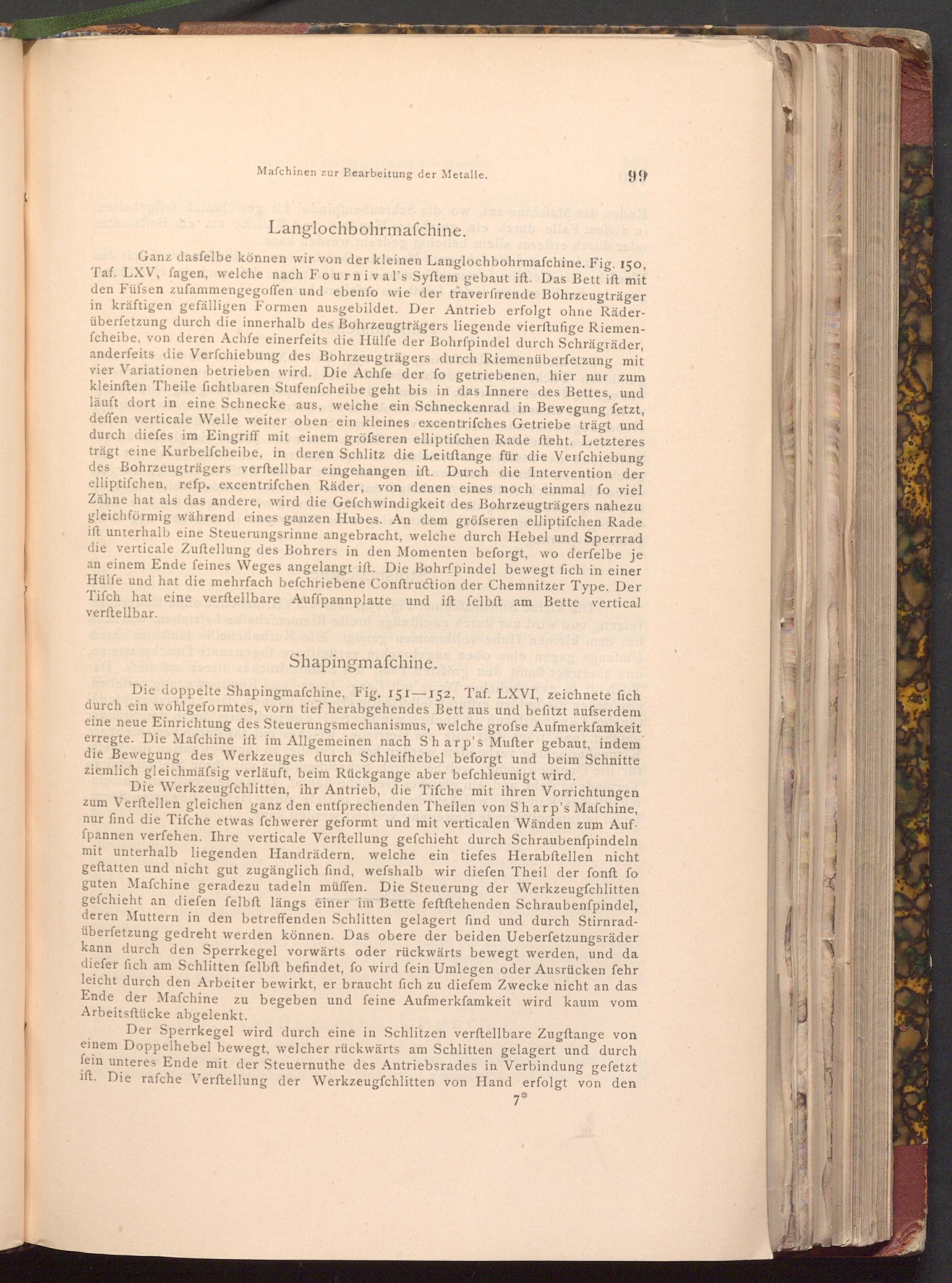

Mafchinen zur Bearbeitung der Metalle.

99

Langlochbohrmaſchine.ib olla metsib ai

Siled mislla soft dosub bo

Ganz dasfelbe können wir von der kleinen Langlochbohrmafchine. Fig. 150, Taf. LXV, fagen, welche nach Fournival's Syftem gebaut ift. Das Bett ift mit den Füfsen zufammengegoffen und ebenfo wie der traverfirende Bohrzeugträger in kräftigen gefälligen Formen ausgebildet. Der Antrieb erfolgt ohne Räder­überfetzung durch die innerhalb des Bohrzeugträgers liegende vierftufige Riemen­fcheibe, von deren Achfe einerfeits die Hülfe der Bohrfpindel durch Schrägräder, anderfeits die Verfchiebung des Bohrzeugträgers durch Riemenüberfetzung mit vier Variationen betrieben wird. Die Achfe der fo getriebenen, hier nur zum kleinften Theile fichtbaren Stufenfcheibe geht bis in das Innere des Bettes, und läuft dort in eine Schnecke aus, welche ein Schneckenrad in Bewegung fetzt, deffen verticale Welle weiter oben ein kleines excentrifches Getriebe trägt und durch diefes im Eingriff mit einem gröfseren elliptifchen Rade fteht. Letzteres trägt eine Kurbelfcheibe, in deren Schlitz die Leitftange für die Verfchiebung des Bohrzeugträgers verftellbar eingehangen ift. Durch die Intervention der elliptifchen, refp. excentrifchen Räder, von denen eines noch einmal fo viel Zähne hat als das andere, wird die Gefchwindigkeit des Bohrzeugträgers nahezu gleichförmig während eines ganzen Hubes. An dem gröfseren elliptifchen Rade ift unterhalb eine Steuerungsrinne angebracht, welche durch Hebel und Sperrrad die verticale Zuftellung des Bohrers in den Momenten beforgt, wo derfelbe je an einem Ende feines Weges angelangt ift. Die Bohrfpindel bewegt fich in einer Hülfe und hat die mehrfach befchriebene Conftruction der Chemnitzer Type. Der Tifch hat eine verftellbare Auffpannplatte und ift felbft am Bette vertical verftellbar.

Shapingmafchine.

Die doppelte Shapingmafchine, Fig. 151-152, Taf. LXVI, zeichnete fich durch ein wohlgeformtes, vorn tief herabgehendes Bett aus und befitzt aufserdem eine neue Einrichtung des Steuerungsmechanismus, welche grofse Aufmerksamkeit erregte. Die Mafchine ift im Allgemeinen nach Sharp's Mufter gebaut, indem die Bewegung des Werkzeuges durch Schleifhebel beforgt und beim Schnitte ziemlich gleichmäfsig verläuft, beim Rückgange aber befchleunigt wird.

Die Werkzeugfchlitten, ihr Antrieb, die Tifche mit ihren Vorrichtungen zum Verftellen gleichen ganz den entſprechenden Theilen von Sharp's Mafchine, nur find die Tifche etwas fchwerer geformt und mit verticalen Wänden zum Auf­fpannen verfehen. Ihre verticale Verftellung gefchieht durch Schraubenfpindeln mit unterhalb liegenden Handrädern, welche ein tiefes Herabftellen nicht geftatten und nicht gut zugänglich find, wefshalb wir diefen Theil der fonft fo guten Mafchine geradezu tadeln müffen. Die Steuerung der Werkzeugfchlitten gefchieht an diefen felbft längs einer im Bette feftftehenden Schraubenfpindel, deren Muttern in den betreffenden Schlitten gelagert find und durch Stirnrad­überfetzung gedreht werden können. Das obere der beiden Ueberfetzungsräder kann durch den Sperrkegel vorwärts oder rückwärts bewegt werden, und da diefer fich am Schlitten felbft befindet, fo wird fein Umlegen oder Ausrücken fehr leicht durch den Arbeiter bewirkt, er braucht fich zu diefem Zwecke nicht an das Ende der Mafchine zu begeben und feine Aufmerkſamkeit wird kaum vom Arbeitsftücke abgelenkt.

Der Sperrkegel wird durch eine in Schlitzen verftellbare Zugftange von einem Doppelhebel bewegt, welcher rückwärts am Schlitten gelagert und durch fein unteres Ende mit der Steuernuthe des Antriebsrades in Verbindung gefetzt ift. Die rafche Verftellung der Werkzeugfchlitten von Hand erfolgt von den 7*
