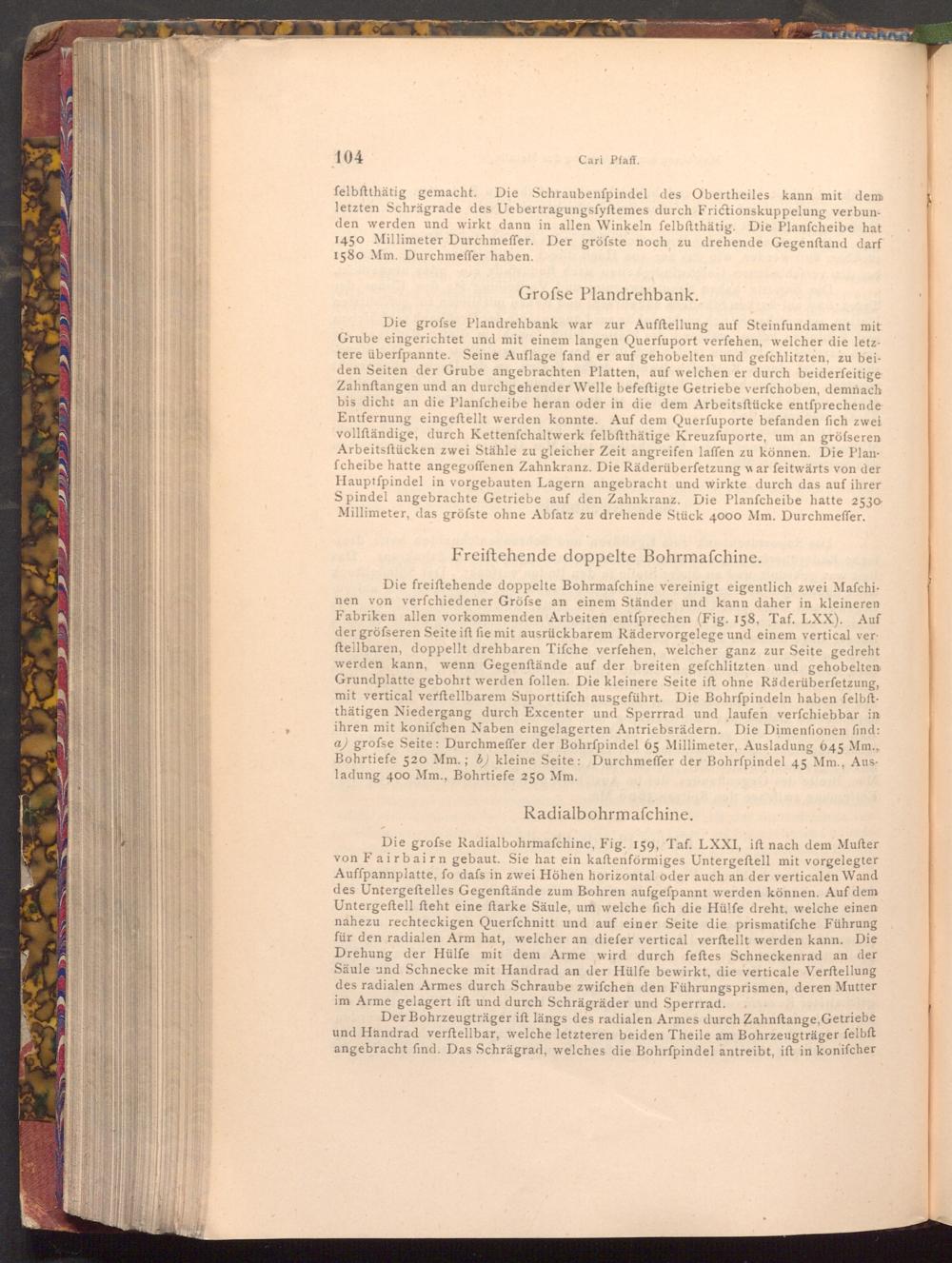

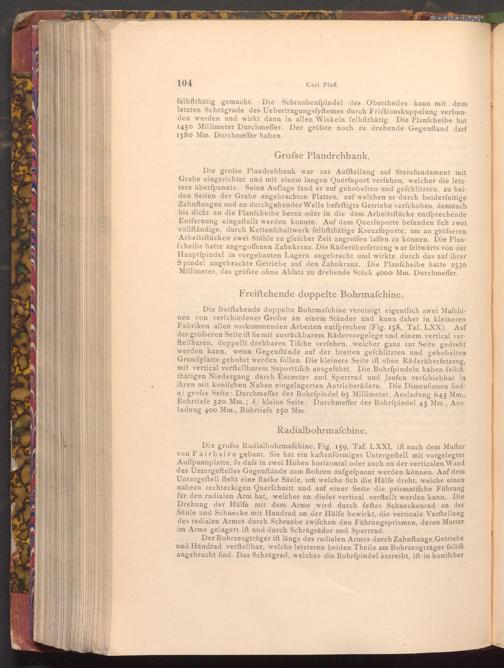

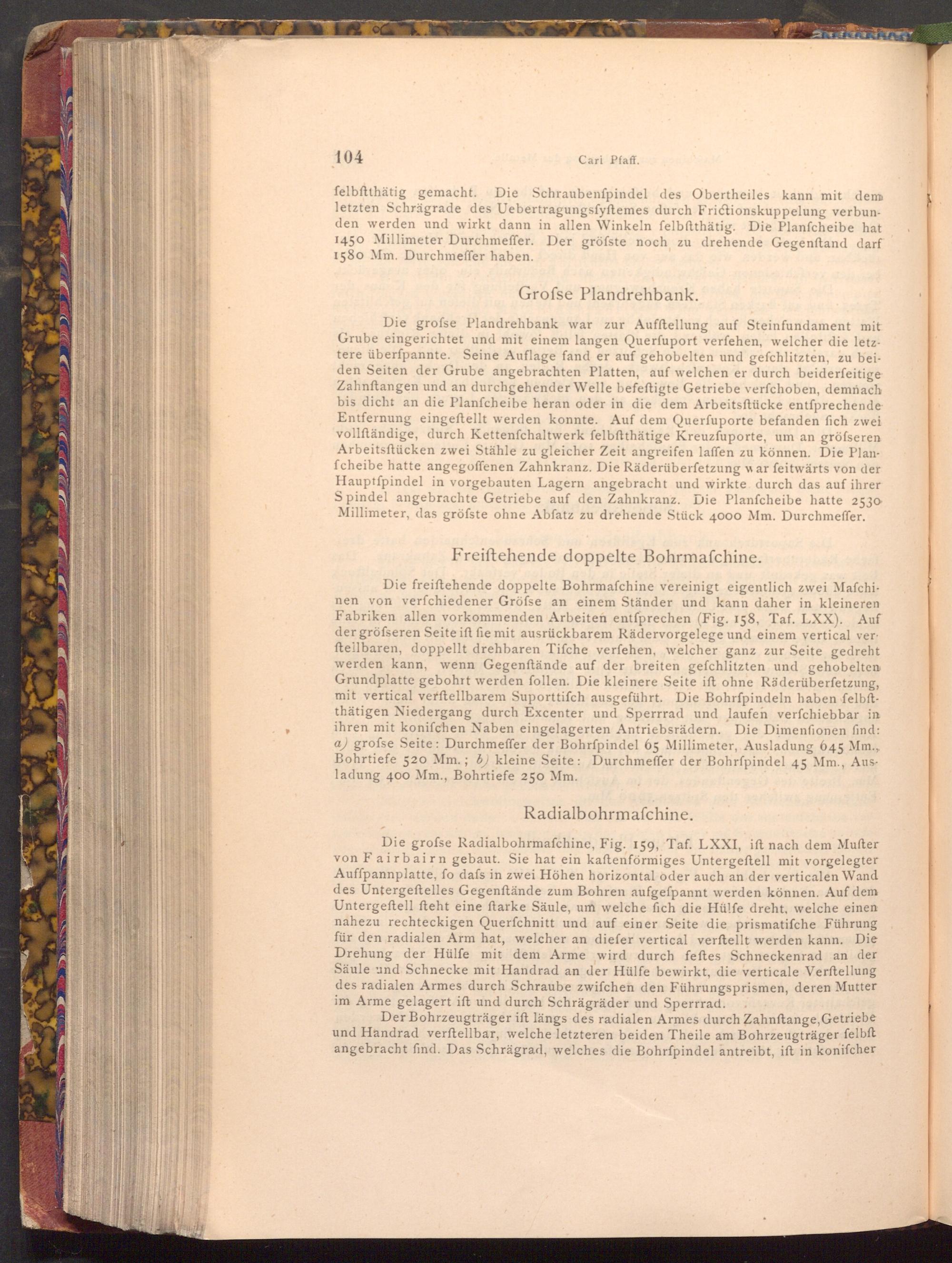

104

Cari Pfaff.

felbftthätig gemacht. Die Schraubenfpindel des Obertheiles kann mit dem letzten Schrägrade des Uebertragungsfyftemes durch Frictionskuppelung verbun­den werden und wirkt dann in allen Winkeln felbftthätig. Die Planfcheibe hat 1450 Millimeter Durchmeffer. Der gröfste noch zu drehende Gegenftand darf 1580 Mm. Durchmeffer haben.

Grofse Plandrehbank.

Die grofse Plandrehbank war zur Aufftellung auf Steinfundament mit Grube eingerichtet und mit einem langen Querfuport verfehen, welcher die letz­tere überfpannte. Seine Auflage fand er auf gehobelten und gefchlitzten, zu bei­den Seiten der Grube angebrachten Platten, auf welchen er durch beiderfeitige Zahnftangen und an durchgehender Welle befeftigte Getriebe verfchoben, demnach bis dicht an die Planfcheibe heran oder in die dem Arbeitsftücke entſprechende Entfernung eingeftellt werden konnte. Auf dem Querfuporte befanden fich zwei vollſtändige, durch Kettenfchaltwerk felbftthätige Kreuzfuporte, um an gröfseren Arbeitsftücken zwei Stähle zu gleicher Zeit angreifen laffen zu können. Die Plan­fcheibe hatte angegoffenen Zahnkranz. Die Räderüberfetzung war feitwärts von der Hauptfpindel in vorgebauten Lagern angebracht und wirkte durch das auf ihrer Spindel angebrachte Getriebe auf den Zahnkranz. Die Planfcheibe hatte 2530 Millimeter, das gröfste ohne Abfatz zu drehende Stück 4000 Mm. Durchmeffer.

Freiftehende doppelte Bohrmaſchine.

Die freiftehende doppelte Bohrmaſchine vereinigt eigentlich zwei Mafchi­nen von verfchiedener Gröfse an einem Ständer und kann daher in kleineren Fabriken allen vorkommenden Arbeiten entſprechen( Fig. 158, Taf. LXX). Auf der gröfseren Seite ift fie mit ausrückbarem Rädervorgelege und einem vertical ver ftellbaren, doppellt drehbaren Tifche verfehen, welcher ganz zur Seite gedreht werden kann, wenn Gegenftände auf der breiten gefchlitzten und gehobelten Grundplatte gebohrt werden follen. Die kleinere Seite ift ohne Räderüberfetzung, mit vertical verftellbarem Suporttifch ausgeführt. Die Bohrfpindeln haben felbft­thätigen Niedergang durch Excenter und Sperrrad und laufen verfchiebbar in ihren mit konifchen Naben eingelagerten Antriebsrädern. Die Dimenfionen find: a) grofse Seite: Durchmeffer der Bohrfpindel 65 Millimeter, Ausladung 645 Mm., Bohrtiefe 520 Mm.; b) kleine Seite: Durchmeffer der Bohrfpindel 45 Mm., Aus ladung 400 Mm., Bohrtiefe 250 Mm.

Radialbohrmaschine.

Die grofse Radialbohrmaſchine, Fig. 159, Taf. LXXI, ift nach dem Mufter von Fairbairn gebaut. Sie hat ein kaftenförmiges Untergeftell mit vorgelegter Auffpannplatte, fo dafs in zwei Höhen horizontal oder auch an der verticalen Wand des Untergeftelles Gegenftände zum Bohren aufgefpannt werden können. Auf dem Untergeftell fteht eine ftarke Säule, um welche fich die Hülfe dreht, welche einen nahezu rechteckigen Querfchnitt und auf einer Seite die prismatifche Führung für den radialen Arm hat, welcher an diefer vertical verftellt werden kann. Die Drehung der Hülfe mit dem Arme wird durch feftes Schneckenrad an der Säule und Schnecke mit Handrad an der Hülfe bewirkt, die verticale Verftellung des radialen Armes durch Schraube zwifchen den Führungsprismen, deren Mutter im Arme gelagert ift und durch Schrägräder und Sperrrad.

Der Bohrzeugträger ift längs des radialen Armes durch Zahnftange, Getriebe und Handrad verftellbar, welche letzteren beiden Theile am Bohrzeugträger felbft angebracht find. Das Schrägrad, welches die Bohrfpindel antreibt, ift in konifcher
